Zmeny v sieťach
(Ver. 4.02-)
(Ver. 2.04-)
Podpora používania bezdrôtovej siete LAN na hlavnej linke
Teraz môžete používať bezdrôtovú sieť LAN na hlavnej linke, keď je zariadenie pripojené k dvom rôznym sieťam súčasne.
Výber spôsobu pripojenia k sieti,
Model dotykového panela
(Nastav./Uložiť)
<Predvoľby> <Sieť> <Vybrať rozhranie> vyberte rozhranie <OK>Model s čiernobielym LCD displejom
<Nastaviť> <Predvoľby> <Sieť> <Vybrať rozhranie> vyberte rozhranie
<Predvoľby> <Sieť> <Vybrať rozhranie> vyberte rozhranie |
|
Keď je položka <Hlavná linka> alebo <Vedľajšia linka> nastavená na možnosť <Bezdr. sieť LAN>Ak zmeníte nastavenia z možnosti <Hlavná linka> na <Vedľajšia linka> alebo z možnosti <Vedľajšia linka> na <Hlavná linka>, predchádzajúce nastavenia pripojenia k bezdrôtovej sieti LAN sa vymažú, takže sa musíte znovu pripojiť k bezdrôtovej sieti LAN.
Keď je položka <Hlavná linka> alebo <Vedľajšia linka> nastavená na možnosť <Káblová sieť LAN>Nastavte položku <Spotreba energie v nečinnom režime> na možnosť <Vysoká>.
Keď je položka <Hlavná linka> nastavená na možnosť <Bezdr. sieť LAN> a položka <Vedľajšia linka> nastavená na možnosť <Káblová sieť LAN>Káblová sieť LAN pripojená k portu LAN na zariadení sa stáva vedľajšou linkou. Káblová sieť LAN pripojená k zariadeniu prostredníctvom adaptéra USB-LAN sa nemôže pripojiť pomocou vedľajšej linky.
|
Pripojenie mobilných zariadení priamo k zariadeniu
|
|
Možnosť <Režim prístupového bodu> je možné zvoliť pre položku <Typ priameho pripojenia> len ak je zariadenie pripojené k bezdrôtovej sieti LAN. Pripojte zariadenie k bezdrôtovej sieti LAN alebo vyberte inú možnosť ako <Bezdr. sieť LAN> pre položky <Hlavná linka> a <Vedľajšia linka>.
Ak vyberiete možnosť <Bezdr. sieť LAN> v položke <Hlavná linka> alebo možnosť <Vedľajšia linka> v položke <Vybrať rozhranie>, možnosť <Wi-Fi Direct> nebude možné použiť v položke <Typ priameho pripojenia>.
|
Podpora používania filtrovania adries MAC pre komunikáciu na vedľajšej linke
Keď je zariadenie pripojené súčasne k dvom rôznym sieťam, môžete teraz nastaviť firewall v adrese MAC pre vedľajšiu linku.
Konfigurácia brány firewall v adresách MAC vedľajšej linky
Model dotykového panela
1
Stlačte (Nastav./Uložiť).
(Nastav./Uložiť).2
Stlačte <Predvoľby> <Sieť> <Nastavenia vedľajšej linky> <Nastavenia firewallu> <Filter adries MAC>.
<Sieť> <Nastavenia vedľajšej linky> <Nastavenia firewallu> <Filter adries MAC>.3
Vyberte položku <Odchádzajúci filter> alebo <Prichádzajúci filter>.
Ak chcete obmedziť údaje odosielané zo zariadenia do počítača, vyberte položku <Odchádzajúci filter>.
Ak chcete obmedziť údaje prijímané z počítača, vyberte položku <Prichádzajúci filter>.
4
Pod položkou <Použiť filter> nastavte možnosť <Zap.>, vyberte možnosť <Implicitné opatrenia> a stlačte tlačidlo <Uložiť>.
Pod položkou <Implicitné opatrenia> vyberte možnosť <Odmiet.>, ak chcete povoliť len komunikáciu so zariadeniami, ktoré majú konkrétnu adresu MAC zadanú pod položkou <Adresy výnimiek> v ďalšom kroku. Ak chcete komunikáciu s nimi zamedziť, vyberte možnosť <Povol.>.
Ak je pod položkou <Implicitné opatrenia> zvolená možnosť <Odmiet.>, obmedzenia sa nevzťahujú na odosielanie na adresy typu multicast ani na vysielacie adresy.
5
Zadajte adresy s výnimkou a stlačte <OK>.
Zadajte adresy MAC, ktorým chcete udeliť výnimku z nastavenia <Implicitné opatrenia> zvoleného v predošlom kroku.
Pod položkami <Odchádzajúci filter> a <Prichádzajúci filter> môžete zaregistrovať 100 adries s výnimkou.
Úprava adresy s výnimkou
Na obrazovke zobrazenej v kroku 4 vyberte adresu s výnimkou, ktorú chcete upraviť, a stlačte tlačidlo <Editovať>. Zobrazí sa obrazovka úprav.
6
Stlačte tlačidlo <OK>.
Model s čiernobielym LCD displejom
1
Spustite Remote UI (Vzdialené PR).
2
Na stránke portálu kliknite na položku [Settings/Registration].
3
Kliknite na [MAC Address Filter] v položke [Sub Line Settings] v časti [Network Settings].
Ak chcete obmedziť údaje odosielané zo zariadenia do počítača, vyberte položku [MAC Address: Outbound Filter]. Ak chcete obmedziť údaje prijímané z počítača, vyberte položku [MAC Address: Inbound Filter].
4

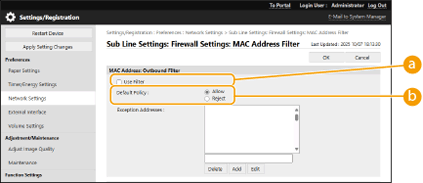

Zadajte nastavenia na filtrovanie paketov.
Vyberte predpoklad (predvolené zásady) na umožnenie alebo zamietnutie komunikácie iných zariadení so zariadením a potom zadajte MAC adresy pre výnimky.
[Use Filter]
Začiarknutím políčka obmedzíte komunikáciu. Zrušte označenie začiarkavacieho políčka na zrušenie obmedzenia.
[Default Policy]
Vyberte predpoklad na umožnenie alebo zamietnutie komunikácie iných zariadení so zariadením.
|
[Reject]
|
Vyberte túto položku, ak chcete povoliť pakety komunikácie iba vtedy, keď sú odoslané alebo prijaté zo zariadení, ktorých MAC adresy sú zadané v položke [Exception Addresses]. Komunikácie s inými zariadeniami sú zakázané.
|
|
[Allow]
|
Vyberte túto položku, ak chcete blokovať pakety komunikácie iba vtedy, keď sú odoslané alebo prijaté zo zariadení, ktorých MAC adresy sú zadané v položke [Exception Addresses]. Komunikácie s inými zariadeniami sú povolené.
|
5
Špecifikujte adresy výnimiek.
Zadajte adresu MAC do textového poľa [Exception Addresses] a kliknite na položku [Add].
Nemusíte oddeľovať adresu spojovníkmi ani dvojbodkami.
Ak je adresa MAC zadaná nesprávne, možno nebudete mať prístup k zariadeniu z Remote UI (Vzdialené PR). V tomto prípade nastavte položku <Použiť filter> na možnosť <Vyp.> pre položku <Odchádzajúci filter>/<Prichádzajúci filter> v položke <Filter adries MAC> z ovládacieho panela.
Ak je vybratá položka [Reject] pre výstupný filter
Výstupné pakety Multicast a pakety vysielania nemožno filtrovať.
6
Kliknite na tlačidlo [OK].

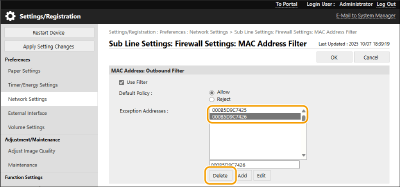

Vymazanie MAC adresy z výnimiek
Vyberte MAC adresu a kliknite na položku [Delete].
