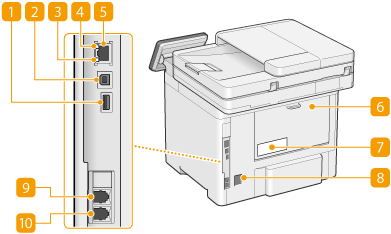

Rückseite
USB-Port (für USB-Geräteanschluss)
Schließen Sie an diesen Anschluss Geräte wie eine USB-Tastatur eines Drittanbieters an.
Das Gerät kann eine maximale Leistung von 5 V 500 mA bereitstellen. Wenn eine Einheit angeschlossen wird, die mehr Leistung benötigt, wird das Gerät möglicherweise beschädigt.
Der USB-Port (für USB-Geräteanschluss) unterstützt USB 2.0.
USB-Anschluss (für Computeranschluss)
Schließen Sie hier ein USB-Kabel an, wenn Sie das Gerät mit einem Computer verbinden.
Der USB-Port (für den Computeranschluss) unterstützt USB 2.0.
LNK-Anzeige
Die LNK-Anzeige blinkt grün, sobald das Gerät korrekt an ein Netzwerk verbunden hat.
ACT-Anzeige
Die ACT-Anzeige blinkt, während die Daten gesendet oder empfangen werden.
LAN-Port
Schließen Sie hier ein LAN-Kabel an, wenn Sie das Gerät über Kabel mit einem LAN-Router o. Ä. verbinden. Einrichten der Netzwerkumgebung
Hintere Abdeckung
Öffnen Sie die hintere Abdeckung zum Beheben von Papierstaus. Papierstau in der Haupteinheit
Typenschild
Diese Aufkleber enthält die Seriennummer, die Sie bei Fragen zum Gerät angeben müssen.
Netzeingang
Schließen Sie hier das Netzkabel an.
Buchse für externes Telefon
Schließen Sie hier ein externes Telefon an.
Telefonleitungsbuchse
Schließen Sie hier ein Telefonleitungskabel an.
