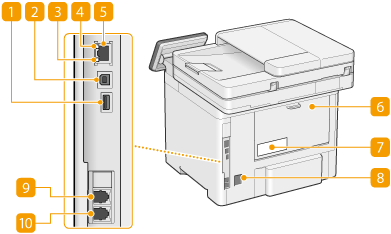

Зворотна сторона
Порт USB (для підключення пристроїв USB)
Використовуйте цей порт для підключення пристроїв, наприклад клавіатури USB стороннього виробника.
Апарат може забезпечити максимум 5 В 500 мА. Підключення пристрою, який потребує більше потужності, може пошкодити апарат.
Порт USB (для підключення пристроїв USB) підтримує USB 2.0.
USB-порт (для підключення комп’ютера)
Підключайте до цього порту кабель USB, коли потрібно встановити з’єднання між апаратом і комп’ютером.
Порт USB (для підключення комп’ютера) підтримує USB 2.0.
Індикатор LNK
Індикатор LNK блимає зеленим, коли апарат належним чином підключено до мережі.
Індикатор ACT
Індикатор ACT блимає під час надсилання чи отримання даних.
Порт локальної мережі
Підключайте сюди кабель LAN під час з'єднання апарата з дротовим маршрутизатором локальної мережі тощо. Настроювання мережевого середовища
Задня кришка
Відкрийте цю кришку, якщо потрібно вийняти зім’ятий папір. Зминання паперу в головному блоці
Паспортна етикетка
На табличці вказано номер серії, потрібний для збирання відомостей про апарат.
Гніздо живлення
Сюди підключайте шнур живлення.
Гніздо підключення зовнішнього телефону
Можна підключити зовнішній телефон.
Гніздо телефонної лінії
Можна підключити телефонний кабель.
