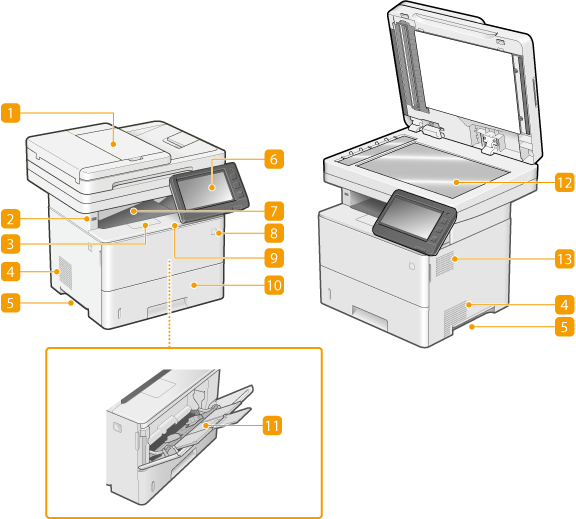

Przednia strona
Podajnik
W podajniku możesz umieścić dwa lub więcej arkuszy oryginałów. Umieszczone oryginały są automatycznie podawane i skanowane jeden po drugim. Dwustronny podajnik Single Pass
Port pamięci USB
Ten port służy do podłączenia nośnika pamięci USB lub klawiatury USB innej firmy. Podłączenie urządzenia pamięci USB pozwala drukować dane z urządzenia pamięci lub przechowywać zeskanowane oryginały na urządzeniu pamięci.
Urządzenie obsługuje zasilanie o maksymalnych parametrach 5 V i 500 mA. Podłączanie urządzenia wymagającego zasilania o wyższych parametrach może spowodować uszkodzenie urządzenia.
Niektóre nośniki pamięci mogą uniemożliwiać prawidłowe zapisanie danych.
Port USB (prawa strona przedniej ściany urządzenia) obsługuje standard USB 2.0.
Ogranicznik papieru
Należy otworzyć ogranicznik papieru, aby zapobiec wypadnięciu papieru z tacy wyprowadzania.
Otwór wentylacyjny
Przez otwory wentylacyjne wydostaje się powietrze z wnętrza urządzenia w celu jego ochłodzenia. Przedmioty umieszczone przed tymi otworami mogą uniemożliwić wentylację.
Uchwyty do podnoszenia
Urządzenie należy przenosić, trzymając je za uchwyty do podnoszenia.
* W przypadku zmiany miejsca instalacji urządzenia nie próbuj przenosić go samodzielnie. Zamiast tego należy skontaktować się z lokalnym, autoryzowanym sprzedawcą produktów firmy Canon.
Panel sterowania
Panel sterowania składa się z klawisza Główny, wyświetlacza, wskaźników stanu itp. Za jego pomocą można wykonać wszystkie operacje i skonfigurować ustawienia.
Taca wyprowadzania papieru
Zadrukowane arkusze są umieszczane na tacy wyprowadzającej.
Przycisk zasilania
Nacisnąć na przycisk zasilania podczas włączania i wyłączania urządzenia.
Przednia pokrywa
Przednią pokrywę otwiera się podczas wymiany zasobników z tonerem lub usuwania papieru, który zaciął się wewnątrz urządzenia.
Szuflada na papier
Można w niej umieścić często używany rodzaj papieru.
Taca wielofunkcyjna
Papier ładuje się do tacy wielofunkcyjnej, gdy tymczasowo używany będzie format papieru inny niż znajdujący się w szufladzie na papier.
Szklana płyta robocza
W przypadku skanowania książek, oryginałów z grubego lub cienkiego papieru oraz innych oryginałów, których nie można skanować przy użyciu podajnika należy umieścić je na szklanej płycie roboczej.Umieszczanie oryginałów
Głośnik
Emituje dźwięki wytwarzane przez urządzenie, takie jak sygnały faksu i sygnały ostrzegawcze.
Podłączanie nośnika pamięci USB
Możesz podłączyć nośnik pamięci USB do portów USB urządzenia, który znajduje się z przodu urządzenia po lewej i pozwala bezpośrednio drukować dane zapisane na tym nośniku. Na nośniku pamięci USB można również bezpośrednio zapisać zeskanowane za pomocą urządzenia oryginały.
|
|
Przed podłączeniem nośnika USB do urządzenia należy sprawdzić, czy jego złącze jest prawidłowo ustawione względem złącza w urządzeniu. Próby podłączenia nośnika USB do urządzenia w sposób nieprawidłowy mogą skutkować uszkodzeniem złącza nośnika lub urządzenia.
Podczas wyjmowania nośnika z portu USB należy postępować zgodnie z odpowiednią procedurą. Odłączanie nośnika pamięci Niezastosowanie się do tej procedury może skutkować uszkodzeniem nośnika USB lub urządzenia.
Możesz użyć nośnika pamięci USB z systemem plików FAT32 (do 32 GB) lub exFAT (do 2 TB).
|
|
Urządzenia nieobsługiwane i ich eksploatacjaNośnik z funkcjami zabezpieczającymi
Nośniki pamięci, które nie spełniają specyfikacji portu USB
Czytniki kart podłączone do portu USB
Podłączanie nośnika z wykorzystaniem przewodu przedłużającego
Podłączenie nośnika pamięci poprzez hub USB
|
