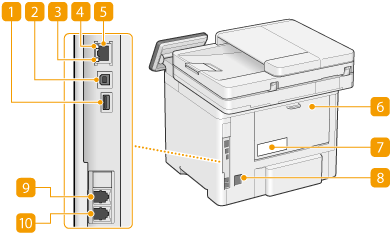

Arka Taraf
USB bağlantı noktası (USB aygıtı bağlantısı için)
Üçüncü taraf USB klavyesi gibi aygıtları bağlamak için bu bağlantı noktasını kullanın.
Makine, maksimum 5 V 500 mA güç sağlayabilir. Daha fazla güç gerektiren bir cihaz bağlamak, makineye zarar verebilir.
USB bağlantı noktası (USB aygıtı bağlantısı için) USB 2.0'ı destekler.
USB bağlantı noktası (bilgisayar bağlantısı için)
Makine ile bir bilgisayarı bağlarken USB kablosu kullanın.
USB bağlantı noktası (bilgisayar bağlantısı için) USB 2.0'ı destekler.
LNK göstergesi
Makine bir ağa düzgün şekilde bağlı olduğunda LNK göstergesi yeşil yanar.
ACT göstergesi
Veri gönderilirken veya alınırken ACT göstergesi yanıp söner.
LAN bağlantı noktası
Makineyi kablolu LAN yönlendiricisi gibi bir aygıta bağlarken LAN kablosu bağlayın Ağ Ortamını Ayarlama
Arka kapak
Kağıt sıkışmalarını giderirken arka kapağı açın. Ana Ünitedeki Kağıt Sıkışmaları
Güç etiketi
Bu etiket, makineyle ilgili sorgulamalar yapılırken gereken seri numarasını gösterir.
Güç soketi
Güç kablosunu bağlayın.
Harici telefon jakı
Harici telefon bağlayın.
Telefon hattı jakı
Telefon kablosu bağlayın.
