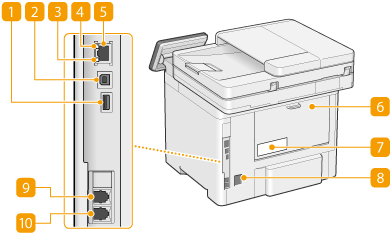

Lato posteriore
Porta USB (per la connessione di dispositivi USB)
Utilizzare questa porta per collegare dispositivi quali una tastiera USB di terze parti.
La macchina può fornire una potenza massima di 5 V 500 mA. Il collegamento di un dispositivo che richiede una potenza maggiore può danneggiare la macchina.
La porta USB (per la connessione di dispositivi USB) supporta lo standard USB 2.0.
Porta USB (per connessione di computer)
Collegare un cavo USB quando si collega la macchina a un computer.
La porta USB (per la connessione di un computer) supporta lo standard USB 2.0.
Indicatore LNK
L'indicatore LNK lampeggia di luce verde quando la macchina è collegata correttamente a una rete.
Indicatore ACT
L'indicatore ACT lampeggia durante l'invio o la ricezione di dati.
Porta LAN
Collegare un cavo LAN quando si collega la macchina a un router LAN via cavo, e così via. Impostazione dell'ambiente di rete
Coperchio posteriore
Aprire il coperchio posteriore per rimuovere la carta inceppata. La carta si inceppa nell'unità principale
Etichetta di identificazione
L'etichetta contiene il numero di serie, necessario in caso di richieste di informazioni sulla macchina.
Presa di alimentazione
Consente di collegare il cavo di alimentazione.
Presa per telefono esterno
Consente di collegare un telefono esterno.
Presa per linea telefonica
Consente di collegare un cavo telefonico.
