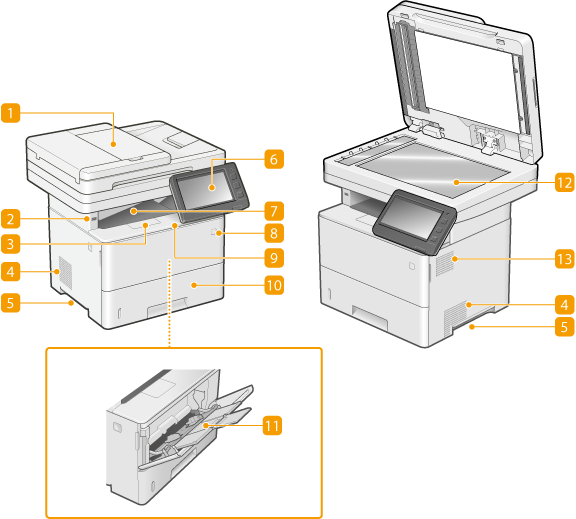

Lato anteriore
Alimentatore
È possibile inserire due o più fogli di originali nell'alimentatore. Gli originali inseriti vengono alimentati e acquisiti automaticamente uno alla volta. Alimentatore fronte-retro un passaggio
Porta di memoria USB
Utilizzare questa porta per collegare un dispositivo di memoria USB o una tastiera USB di terzi. Collegando un dispositivo di memoria USB è possibile stampare dati dal dispositivo o salvare su di esso i documenti acquisiti.
La macchina può fornire una potenza massima di 5 V 500 mA. Il collegamento di un dispositivo che richiede una potenza maggiore può danneggiare la macchina.
Alcuni tipi di supporti di memoria potrebbero non essere in grado di salvare i dati correttamente.
La porta USB (lato anteriore destro della macchina) supporta USB 2.0.
Arresto carta
Aprire il dispositivo di arresto carta quando desiderato per evitare la caduta dei fogli dal vassoio di uscita.
Presa d'aria
L'aria all'interno della macchina viene estratta per consentire il raffreddamento. Tenere presente che eventuali oggetti posti davanti alle prese d'aria impediranno la corretta ventilazione.
Maniglie di sollevamento
Per trasportare la macchina utilizzare le maniglie di sollevamento. Spostamento della macchina in altra posizione
Pannello comandi
Il pannello comandi è composto da tasto Home, display, indicatori di stato, ecc. Il pannello comandi consente di eseguire tutte le operazioni e impostazioni specifiche.
Vassoio di consegna
I fogli stampati escono sul vassoio di uscita.
Interruttore di alimentazione
Premere l'interruttore di alimentazione per accendere o spegnere la macchina.
Pannello anteriore
Aprire il coperchio anteriore per sostituire le cartucce di toner o rimuovere la carta inceppata dalla macchina.
Cassetto
Caricare nel cassetto il tipo di carta comunemente utilizzata.
Vassoio multiuso
Caricare la carta nel vassoio multiuso quando si desidera utilizzare temporaneamente un tipo di carta diverso da quello caricato nel cassetto.
Vetro di lettura
Per acquisire libri, originali spessi o carta sottile e altri tipi di originali che non possono essere acquisiti con l'alimentatore, posizionarli sul vetro di lettura. Posizionamento degli originali
Altoparlante
Emette i suoni prodotti dalla macchina, come le tonalità di avvertimento.
Collegamento di un dispositivo di memoria USB
È possibile collegare un dispositivo di memoria USB alle porte USB situate sul lato anteriore sinistro della macchina e stampare direttamente i dati dal dispositivo stesso. Gli originali acquisiti con la macchina possono anche essere salvati direttamente nel dispositivo di memoria USB.
 |
Verificare che il dispositivo di memoria USB sia orientato correttamente quando lo si collega alla macchina. Se non viene collegato correttamente, il dispositivo di memoria USB o la macchina potrebbe funzionare non correttamente. Seguire la corretta procedura di rimozione del dispositivo di memoria USB. Rimozione del dispositivo di memoria La mancata osservanza di queste istruzioni può causare il malfunzionamento del dispositivo di memoria USB o della macchina. È possibile utilizzare un dispositivo di memoria USB con un file system FAT32 (fino a 32 GB) o exFAT (fino a 2 TB). |
 |
Dispositivi e tipi di impiego non supportatiSupporti di memoria con funzioni di protezione Supporti di memoria che non soddisfano le specifiche USB Lettori di schede di memoria collegati tramite USB Collegamento dei supporti di memoria tramite cavo di prolunga Collegamento dei supporti di memoria tramite un hub USB |
