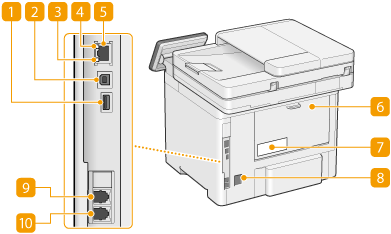

Baksida
USB-port (för anslutning av USB-enheter)
Använd den här porten för att ansluta enheter såsom ett USB-tangentbord från tredje part.
Maskinen kan leverera en maximal effekt på 5 V 500 mA. Att ansluta en enhet som kräver mer ström kan skada maskinen.
USB-porten (för anslutning av USB-enheter) stödjer USB 2.0.
USB-port (för datoranslutning)
Anslut en USB-kabel när du ansluter enheten och en dator.
USB-porten (för anslutning av dator) stödjer USB 2.0.
LNK-indikator
LNK-indikatorn blinkar grön när maskinen är ansluten till ett nätverk på rätt sätt.
ACT-indikator
ACT-indikatorn blinkar när data sänds eller tas emot.
LAN-port
Anslut en nätverkskabel när du ansluter maskinen till exempelvis en trådbunden nätverksrouter. Konfigurera nätverksmiljön
Bakre lucka
Öppna den bakre luckan när du ska åtgärda pappersstopp. Pappersstopp i huvudenheten
Märkskylt
Etiketten visar serienumret som krävs om du vill ställa frågor om enheten.
Strömuttag
Anslut strömkabeln.
Uttag för extern telefon
Anslut en extern telefon.
Uttag för telefonsladd
Anslut en telefonkabel.
