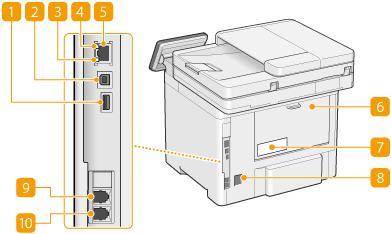

Tagakülg
USB-port (USB-seadme ühendamiseks)
Ühendage sellesse pessa kolmandate poolte toodetud USB-seadmed, näiteks USB-klaviatuur.
Seade saab anda toitevõimsust kuni 5 V, 500 mA. Suuremat võimsust vajava seadme ühendamine võib seadet kahjustada.
USB-liides (USB-seadme ühendamiseks) toetab USB-liidest 2.0.
USB-port (arvutiga ühendamiseks)
Ühendage USB-kaabel, kui ühendate masinat arvutiga.
USB-liides (arvuti ühendamiseks) toetab USB-liidest 2.0.
LNK näidik
LNK näidik vilgub roheliselt, kui arvuti on võrku õigesti ühendatud.
ACT näidik
ACT näidik vilgub, kui andmeid saadetakse või vastu võetakse.
Kohtvõrgu port
Ühendage LAN-kaabel, kui ühendate masinat juhtmega LAN-ruuteriga vmt. Võrgukeskkonna seadistamine
Tagakaas
Avage tagakaas paberiummistuste likvideerimiseks. Paber kiilub kinni põhiseadmes
Märgistuse silt
Sildil on seerianumber, mida on vaja seadme kohta teabe otsimisel.
Pistikupesa
Ühendage toitejuhe.
Välise telefoni pistikupesa
Ühenda välimine telefon.
Telefoniliini pistikupesa
Ühendage telefoni juhe.
