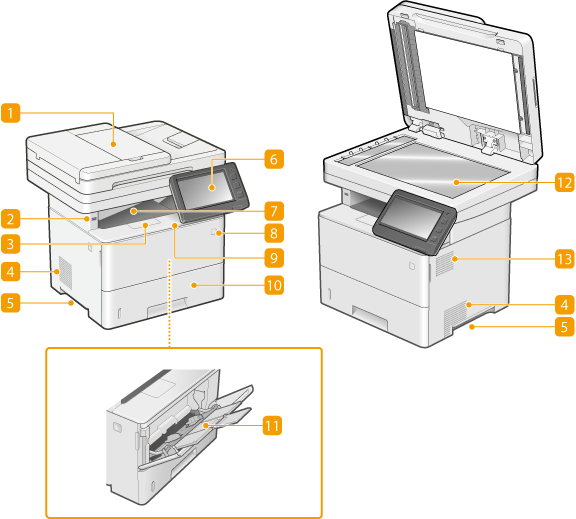

Prednja strana

Ulagač

Možete umetnuti dva ili više listova izvornika u ulagač. Umetnuti izvornici automatski se jedan po jedan uvlače i skeniraju. Dvostrani ulagač s jednim prolazom

USB memorijski priključak

Pomoću tog priključka povežite USB memorijski uređaj ili tipkovnicu drugih proizvođača. Povezivanje USB memorijskog uređaja omogućuje vam ispis podataka s memorijskog uređaja ili pohranu skeniranih izvornika na memorijski uređaj.
Uređaj daje maksimalnu struju od 5 V i 500 mA. Spajanjem uređaja za koji je potrebno više struje može se oštetiti uređaj.
Na neke vrste memorijskih medija možda se neće moći ispravno spremati podaci.
USB priključak na prednjem desnom dijelu uređaja podržava USB 2.0.

Stoper za papir

Otvorite stoper za papir kada želite spriječiti ispadanje papira iz izlazne ladice.

Prorez za prozračivanje

Zrak iz unutrašnjosti uređaja izbacuje se van radi hlađenja unutrašnjosti uređaja. Imajte na umu da postavljanje predmeta ispred proreza sprječava prozračivanje.

Ručke za nošenje

Prilikom nošenja uređaj držite za ručke za nošenje. Premještanje uređaja

Upravljačka ploča

Upravljačka se ploča sastoji od tipke Početni zaslon, zaslona, indikatora statusa itd. Na njoj možete provoditi sve operacije i određivati postavke.
Upravljačka ploča
Osnovni zasloni koji se prikazuju na zaslonu dodirne ploče

Izlazna ladica

Ispisani papir izlazi u izlaznu ladicu.

Prekidač napajanja

Pritisnite prekidač za napajanje da biste isključili ili uključili uređaj.
Uključivanje uređaja
Isključivanje uređaja

Prednji poklopac

Prednji poklopac otvorite prilikom zamjene spremnika za toner ili uklanjanja zaglavljenog papira iz unutrašnjosti uređaja.
Zamjena spremnika tonera
Unutrašnjost

Ladica za papir

U ladicu za papir umetnite vrstu papira koju često koristite.
Ladica za papir
Osnovni načini umetanja papira

Višenamjenska ladica

Papir u višenamjensku ladicu umetnite kada privremeno želite koristiti neku vrstu papira koja se razlikuje od one koja je umetnuta u ladicu za papir.
Višenamjenska ladica
Osnovni načini umetanja papira

Kopirno staklo

Knjige, izvornike s debelim ili tankim papirom te druge izvornike koje nije moguće skenirati kroz ulagač postavite na kopirno staklo. Smještanje izvornika

Zvučnik

Emitira zvukove koje stvara uređaj, kao što su tonovi upozorenja.
Povezivanje USB memorijskog uređaja
Možete povezati USB memorijski uređaj u USB priključke smještene na prednjoj lijevoj strani uređaja i izravno ispisivati podatke s USB memorijskog uređaja. Originali koje skenirate pomoću računala mogu se spremati izravno na USB memorijski uređaj.
Rad s podacima na memorijskom mediju
Provjerite je li USB memorijski medij orijentiran ispravno kada ga povezujete s uređajem. Ako nije ispravno povezan, može doći do kvara USB memorijskog uređaja ili fotokopirnog uređaja.
Svakako slijedite odgovarajući postupak pri uklanjanju USB memorijskih uređaja. Uklanjanje memorijskog medija Ako to ne učinite, možete izazvati kvar USB memorijskog uređaja ili fotokopirnog uređaja.
USB memorijski uređaj možete upotrebljavati uz datotečni sustav FAT32 (do 32 GB) ili exFAT (do 2 TB).
Nepodržani uređaji i upotrebe
Memorijski mediji sa sigurnosnim funkcijama
Memorijski mediji koji nisu u skladu s USB specifikacijama
Čitači memorijskih kartica povezani putem USB-a
Povezivanje memorijskog medija putem produžnog kabela
Povezivanje memorijskog medija putem USB koncentratora
