Blocaje ale foilor lungi în centrul de fixare (imprimare pe o față)

Verificaţi locaţia blocajului de hârtie de pe ecran şi urmaţi procedura de mai jos pentru a scoate hârtia.

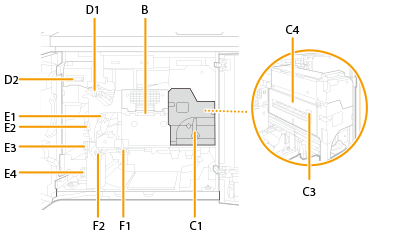

Pozițiile fiecărei unități și zone, „levierul B”, „ghidajul D1” etc. din procedură sunt prezentate în figură.

Deschideți capacul frontal al centrului de fixare în ordinea stânga-dreapta.

Pregătiți-vă să scoateți foaia lungă din ghidajul superior de alimentare (D1).

	Deschideți levierul unității de răcire (B).
	Deschideți levierul ghidului de alimentare (D1).
	Deschideți levierul unității de aplatizare (D2).

În partea superioară a ghidajului de alimentare, trageți ușor foaia lungă în timp ce o îndoiți.

Dacă aplicați o forță prea mare și trageți foaia lungă în direcția greșită, hârtia se poate rupe în mijloc.

	Trageți ușor hârtia din partea laterală a unității de aplatizare (D2) în direcția săgeții, în timp ce o îndoiți.
	Trageți ușor hârtia din partea laterală a unității de răcire (B) în direcția săgeții, în timp ce o îndoiți.
	Când scoateți complet hârtia, trageți-o spre dvs.

Verificați dacă în jurul ghidajului de alimentare (D1) au rămas bucăți de hârtie.

	Verificați dacă în unitatea de aplatizare au rămas bucăți de hârtie (D2). Dacă rămân bucăți de hârtie, îndepărtați-le.
	Închideți levierul D2.
	Verificați dacă în ghidajul de alimentare (D1) au rămas bucăți de hârtie.
	Închideți levierul D1.
	Verificați dacă în unitatea de răcire (B) au rămas bucăți de hârtie. Dacă rămân bucăți de hârtie, îndepărtați-le.

Lăsați levierul B deschis. Închideți după ce verificați dacă există blocaje de hârtie în unitatea de fixare.

Verificați dacă în jurul unității de fixare au rămas bucăți de hârtie.


Există o zonă fierbinte în jurul unității de fixare. Aveți grijă să nu atingeți ghidajul atunci când scoateți hârtia.

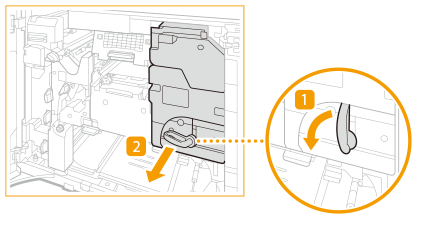

	Înclinați levierul C1 spre stânga pentru a elibera blocarea.
	Ținând de levierul C1, trageți unitatea de fixare în afară.
	Verificați dacă au rămas bucăți de hârtie la intrarea unității de fixare (C2). Dacă rămân bucăți de hârtie, îndepărtați-le.

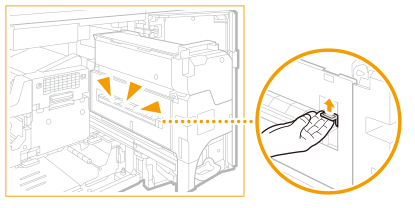

	Deschideți ghidajul C3.
	Țineți ghidajul C3 deschis cu mâna și verificați dacă au rămas sau nu bucăți de hârtie. Dacă rămân bucăți de hârtie, îndepărtați-le. Când eliberați ghidajul C3, acesta se închide.

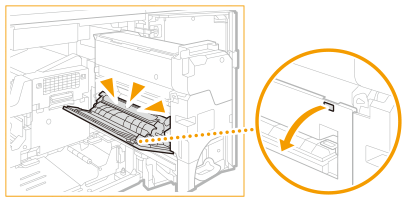

	Deschideți capacul C4.
	Verificați dacă în interiorul unității de fixare au rămas bucăți de hârtie. Dacă rămân bucăți de hârtie, îndepărtați-le.
	Închideţi capacul C4.

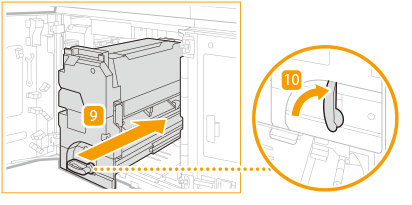

	Împingeți ușor unitatea de fixare înapoi în aparat, ținând levierul C1. Când apăsați unitatea de fixare, levierul C1 pe care-l țineți se poate mișca astfel încât să se ridice, dar aceasta nu constituie o defecțiune. Împingeți-o până la capăt și treceți la pasul următor.
	Rotiți levierul C1 spre dreapta pentru a-l bloca.
	Închideți levierul B al unității de răcire.

Închideți capacul frontal al centrului de fixare în ordinea dreapta-stânga.

Urmaţi în continuare instrucţiunile de pe ecran pentru a continua operaţiunea întreruptă sau continuaţi deblocarea hârtiei.
