Hârtia lungă se blochează în centrul de fixare până la motorul de imprimare (imprimare față-verso)

Verificaţi locaţia blocajului de hârtie de pe ecran şi urmaţi procedura de mai jos pentru a scoate hârtia.

Pozițiile fiecărei unități și zone, „levierul B”, „ghidajul F1” etc. din procedură sunt prezentate în figură.


Scoateți hârtia din unitatea de alimentare cu hârtie nefixată cu toner (dreapta) (B). Tonerul de pe hârtie se poate împrăștia, murdărind interiorul unității principale și afectând calitatea imaginii.

Deschideți capacul frontal al centrului de fixare în ordinea stânga-dreapta.

Pregătiți-vă să scoateți foaia lungă din ghidajul pentru 2 fețe.

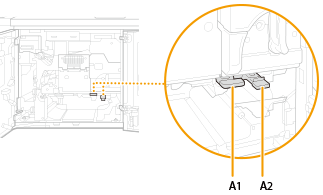

Deschideţi ghidajul A1

Conform mișcării, ghidajul A2

se deschide și ghidajul de inversare coboară.

LED-urile ghidajului A2 luminează continuu/intermitent. (față: continuu; spate: intermitent)

LED-urile nu se sting atunci când îndepărtați hârtia blocată. Verificați vizual dacă nu a mai rămas hârtie.

LED-urile se vor stinge când capacul frontal al centrului de fixare este închis.

Deschideți ghidajul F1.

În ghidajul pentru 2 fețe, trageți ușor foaia lungă în timp ce o îndoiți.


Există o zonă fierbinte în jurul unității de fixare. Aveți grijă să nu atingeți ghidajul atunci când scoateți hârtia.

Dacă aplicați o forță prea mare și trageți foaia lungă în direcția greșită, hârtia se poate rupe în mijloc.

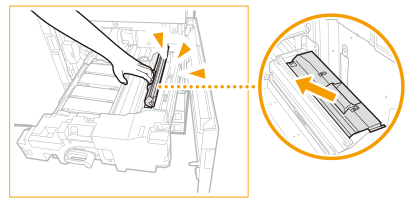

	Din partea stângă a ghidajului pentru 2 fețe, trageți ușor foaia lungă în direcția săgeții, îndoind-o în același timp.
	Din partea stângă a ghidajului pentru 2 fețe, trageți ușor foaia lungă în direcția săgeții, îndoind-o în același timp.
	Când scoateți complet hârtia, trageți-o spre dvs.

Verificați dacă în jurul ghidajului pentru 2 fețe au rămas bucăți de hârtie.

	Verificați dacă în ghidajul pentru 2 fețe au rămas bucăți de hârtie (stânga) (F1). Dacă rămân bucăți de hârtie, îndepărtați-le.
	Închideţi ghidajul F1.
	Verificați dacă au rămas bucăți de hârtie în ghidajul pentru 2 fețe (dreapta) (A1) și în ghidajul intermediar pentru 2 fețe (A2). Dacă rămân bucăți de hârtie, îndepărtați-le.
	Închideți ghidajul A1, apoi ghidajul A2, în această ordine.

Închideți capacul frontal al centrului de fixare în ordinea dreapta-stânga.

Deschideţi capacul frontal al stației principale.

Verificați dacă mai există bucăți de hârtie în jurul unității de alimentare cu hârtie nefixată cu toner.

	Înclinați levierul C2 spre stânga pentru a elibera blocarea.
	Ținând levierul C2, trageți unitatea de alimentare cu hârtie nefixată cu toner.
	Deschideți ghidajul C4.
	Țineți ghidajul C4 deschis cu mâna și verificați dacă au rămas sau nu bucăți de hârtie. Dacă rămân bucăți de hârtie, îndepărtați-le. Când eliberați ghidajul C4, acesta se închide.
	Verificați dacă pe cureaua de alimentare (C5) au rămas bucăți de hârtie. Dacă rămân bucăți de hârtie, îndepărtați-le.
	Împingeți ușor unitatea de alimentare cu hârtie nefixată cu toner înapoi în aparat, ținând levierul C2. Când apăsați unitatea de alimentare cu hârtie nefixată cu toner, levierul C2 pe care îl țineți poate să se miște astfel încât să se ridice, dar aceasta nu este o defecțiune. Împingeți-o până la capăt și treceți la pasul următor.
	Rotiți levierul C2 spre dreapta pentru a-l bloca.

Închideţi capacul frontal al stației principale.

Urmaţi în continuare instrucţiunile de pe ecran pentru a continua operaţiunea întreruptă sau continuaţi deblocarea hârtiei.
