Conectarea la o rețea LAN cu fir

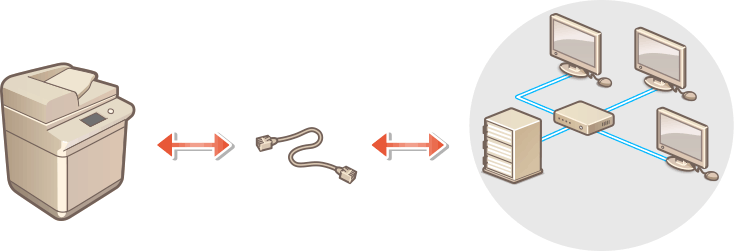

Conectaţi aparatul la un dispozitiv „imagePRESS Server” utilizând un cablu LAN.


Când conectați cablul de rețea, asigurați-vă că treceți întrerupătorul general al aparatului, situat în partea din stânga sus a acestuia, la starea Oprit, apoi deconectați cablul de alimentare de la priza electrică. (Oprirea aparatului) În caz contrar, poate provoca electrocutare.


Routerul şi cablul LAN nu sunt livrate cu aparatul, astfel încât trebuie să le pregătiţi separat. Aparatul acceptă Ethernet 1000BASE-T/100BASE-TX/10BASE-T. Pentru a efectua o conexiune utilizând 100BASE-TX/10BASE-T, utilizaţi un cablu bifilar torsadat din categoria 5. Se recomandă să utilizaţi un cablu bifilar torsadat din categoria 5 îmbunătăţit pentru a efectua o conexiune utilizând 1000BASE-T. Dacă dispozitivele care acceptă 1000BASE-T, 100BASE-TX şi 10BASE-T se utilizează împreună, este necesar un dispozitiv (cum ar fi un hub de comutare) care să accepte toate tipurile de Ethernet pe care le utilizaţi. Pentru mai multe informații, contactați dealerul sau reprezentantul dumneavoastră de service.

Routerul şi cablul LAN nu sunt livrate cu aparatul, astfel încât trebuie să le pregătiţi separat.

Aparatul acceptă Ethernet 1000BASE-T/100BASE-TX/10BASE-T.

Pentru a efectua o conexiune utilizând 100BASE-TX/10BASE-T, utilizaţi un cablu bifilar torsadat din categoria 5. Se recomandă să utilizaţi un cablu bifilar torsadat din categoria 5 îmbunătăţit pentru a efectua o conexiune utilizând 1000BASE-T.

Dacă dispozitivele care acceptă 1000BASE-T, 100BASE-TX şi 10BASE-T se utilizează împreună, este necesar un dispozitiv (cum ar fi un hub de comutare) care să accepte toate tipurile de Ethernet pe care le utilizaţi. Pentru mai multe informații, contactați dealerul sau reprezentantul dumneavoastră de service.

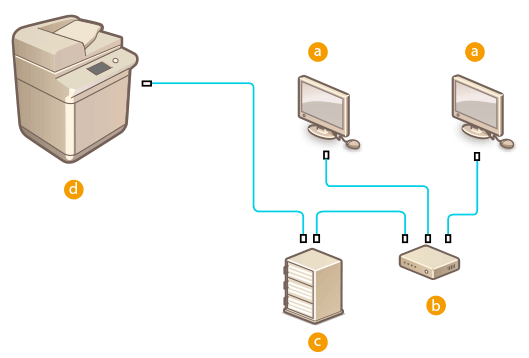

Conectaţi aparatul la un dispozitiv „imagePRESS Server” utilizând un cablu LAN.

Împingeţi conectorul până se aude un clic de poziţionare.

Computer

Router sau hub

Server imagePRESS

Acest aparat
