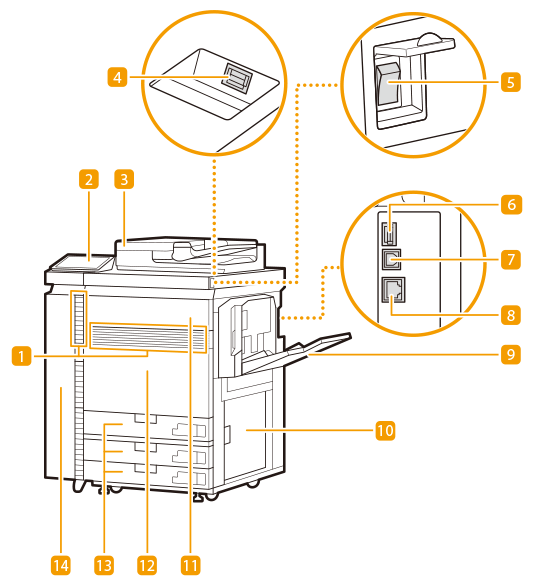

Partea frontală

Fante de ventilaţie

Ventilează și răcește interiorul unității principale. Rețineți că amplasarea obiectelor în apropierea orificiilor de ventilație va afecta ventilația.

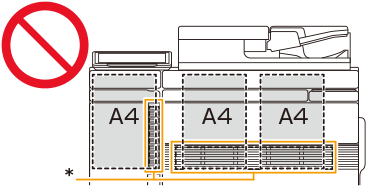

Nu blocați orificiile de ventilație atunci când atașați documente la aparat cu un magnet.
Dacă orificiile de ventilație sunt blocate, temperatura din interiorul unității principale va crește, afectând calitatea imaginii.
* Fante de ventilaţie
Pe lângă partea frontală a unității principale, există și fante de ventilație pe părțile laterale și pe partea din spate.

Panou de control (Opțional)

Panoul de control este format din indicatoare, afişajul panoului tactil etc. Puteţi efectua toate operaţiile şi puteţi specifica setările de la panoul de control. Panou de control (opțional)

Alimentatorul (Opțional)

Alimentează automat documentele originale în aparat pentru scanare. Când încărcaţi două sau mai multe coli în alimentator, documentele originale pot fi scanate în mod continuu. Duplex Color Image Reader Unit-P

Port USB (Partea din faţă a aparatului)

Puteți conecta dispozitive, cum ar fi un dispozitiv de memorie USB la aparat.
Portul USB (partea din faţă a aparatului) este compatibil cu USB 2.0.

Întrerupătorul general

Apăsaţi întrerupătorul de alimentare pentru a porni sau a opri aparatul.
Pornirea aparatului
Oprirea aparatului

Port USB (partea din dreapta spate a aparatului)

Puteți să conectați la aparat dispozitive, precum un hard disk extern. Copierea de rezervă/Restabilirea datelor
Când selectați <Linie secundară>  <Reţea cu fir> pentru <Selectare Interfaţă>, conectați un adaptor USB-LAN. Conectarea la o reţea LAN cu fir pentru linia secundară
Portul USB (partea din dreapta spate a aparatului) este compatibil cu USB 3.0.

Conector USB

Conectaţi un cablu USB când conectaţi aparatul la un calculator.
Conectorul USB este compatibil cu USB 2.0.

Port LAN

Conectaţi un cablu LAN când conectaţi aparatul la un router LAN cu fir etc. Configurarea mediului de reţea

Tavă universală (Opțional)

Încărcaţi hârtia în tava universală când doriţi să folosiţi un tip de hârtie diferit de cel încărcat în sertarul pentru hârtie.
Stack Bypass-D

Capacul din dreapta a unităţii principale

Deschideţi acest capac când deblocaţi hârtia din interiorul aparatului. Hârtia se blochează într-o sursă de hârtie din unitatea principală

Capac de înlocuire toner

Deschideţi acest capac atunci când înlocuiţi cartuşul de toner. Înlocuirea cartuşului de toner

Capacul frontal al unităţii principale

Deschideţi acest capac atunci când degajaţi un blocaj de hârtie. Blocaje de hârtie în capacul din față al unității principale

Sertar de hârtie 1/sertar de hârtie 2/sertar de hârtie 3

Încărcaţi tipul de hârtie pe care îl utilizaţi frecvent. Sertar pentru hârtie

Capacul frontal din stânga al unităţii principale

Deschideţi acest capac atunci când degajaţi un blocaj de hârtie. Blocaje de hârtie în capacul din față al unității principale
Deschideţi acest capac și când înlocuiţi recipientul de toner rezidual. Înlocuirea recipientului de toner rezidual
Pentru mai multe informaţii despre configuraţia echipamentului opţional instalat pe aparat, consultaţi Opţiuni.

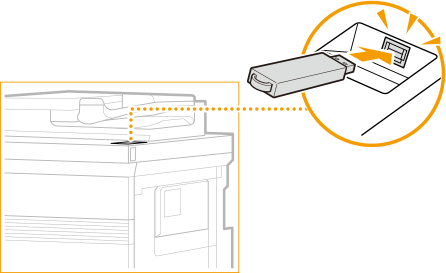

Conectarea unui dispozitiv de memorie USB
Puteţi conecta un dispozitiv de memorie USB la portul USB situat în partea din faţă a aparatului şi puteţi imprima direct date de pe dispozitivul de memorie USB. De asemenea, documentele originale scanate folosind aparatul pot fi salvate direct pe dispozitivul de memorie USB. Lucrul cu datele din suporturi de memorie
Asigurați-vă că dispozitivul de memorie USB este orientat corespunzător la conectarea acestuia la aparat. Dacă nu este conectat corespunzător, poate cauza defectarea dispozitivului de memorie USB sau a aparatului.
Urmați procedura corespunzătoare la scoaterea dispozitivului de memorie USB. Scoaterea suportului de memorie Nerespectarea acestei instrucţiuni poate cauza defectarea dispozitivului de memorie USB sau a aparatului.
Puteți utiliza un dispozitiv de memorie USB cu un sistem de fișiere FAT16 (până la 2 GB) sau FAT32 (până la 32 GB).
Dispozitive şi utilizări neacceptate
Suporturi de memorie cu funcţii de securitate
Suportul de memorie care nu îndeplineşte specificaţia USB
Cititoare de carduri de memorie conectate prin USB
Conectarea suportului de memorie printr-un prelungitor
Conectarea suportului de memorie printr-un hub USB
