<B Tava universală (Trageţi maneta de deschidere.)>, <B B1/B2/B3/B4> și <B C2/C4/C5/C6> sunt afișate ca locații ale blocajului de hârtie
Verificaţi locaţia blocajului de hârtie de pe ecran şi urmaţi procedura de mai jos pentru a scoate documentul original.

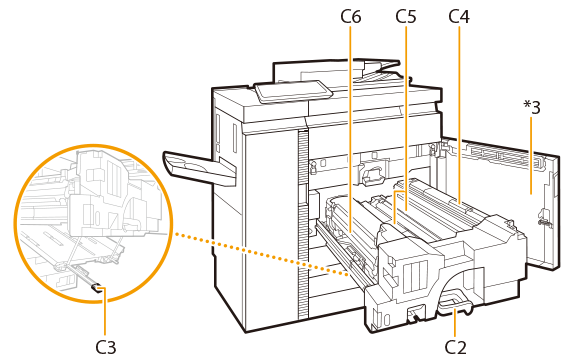

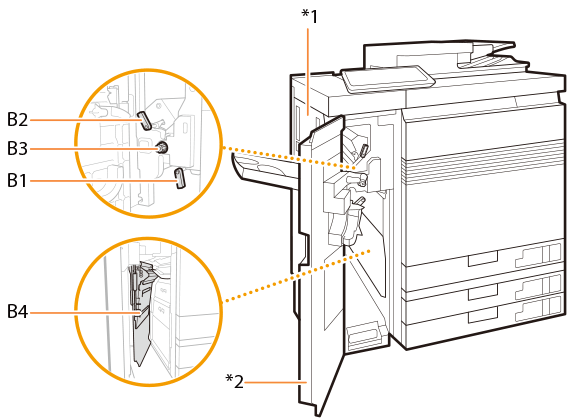

Pozițiile fiecărei unități și zone, „levierul B1”, „ghidajul B2” etc. din procedură sunt prezentate în figură.
*1 Tavă de ieşire
*2 Capacul frontal din stânga al unităţii principale
*3 Capacul frontal al unităţii principale
1
Trageți ușor foaia lungă blocată de-a lungul tăvii.
2
Verificați dacă au rămas bucăți de hârtie în jurul echipamentului „Stack Bypass-D”.
| Deschideţi „Stack Bypass-D”.  |
 | Verificați dacă nu au rămas bucăți de hârtie în tavă și în unitatea principală. Dacă rămân bucăți de hârtie, îndepărtați-le.  |
 | Închideţi uşor echipamentul „Stack Bypass-D” al unităţii principale până când se aude un declic. |
3
Deschideţi capacul frontal din stânga al unităţii principale.
4
Verificați dacă hârtia este blocată în ghidajul B1 și în ghidajul B2.
| Deschideți ghidajul B1. |
| Deschideți ghidajul B2.  |
5
Dacă hârtia este blocată în unitatea principală, trageţi-o uşor afară în direcţia săgeţii.
 |  | |||
Ghidaj B1 | Ghidaj B2 |
6
Îndepărtaţi hârtia blocată de la capacul B4.
| Deschideți capacul B4. |
| Scoateţi hârtia blocată. |
| Închideţi capacul B4.  |
7
Închideți ghidajul B1 și ghidajul B2.
| Închideţi ghidajul B2. |
| Închideţi ghidajul B1. |
8
Închideţi capacul frontal din stânga al unităţii principale.
9
Deschideţi capacul frontal al unităţii principale.
10
Trageţi afară unitatea de transport de fixare.
| Înclinați levierul C2 spre stânga pentru a elibera blocarea. |
| Ținând de levierul C2, trageți unitatea de transport de fixare în afară.  |
 Există o zonă fierbinte în jurul unității de fixare. Aveți grijă să nu atingeți ghidajul atunci când scoateți hârtia.  Când indicatorul de blocare al levierului C2 (  ) luminează în roșu, levierul C2 nu poate fi deblocat. În acest caz, urmați instrucțiunile de pe ecranul panoului de comandă pentru a îndepărta hârtia blocată. |
11
Verificați dacă hârtia este blocată în ghidajul superior de pre-realiniere (C4).
| Deschideți ghidajul C4. |
| Dacă hârtia este blocată, trageți-o ușor în direcția săgeții, ținând ghidajul C4 deschis cu mâna.  |
 Când eliberați ghidajul C4, acesta se închide. |
12
Dacă rămâne hârtie pe cureaua de alimentare (C5), îndepărtați toată hârtia.
13

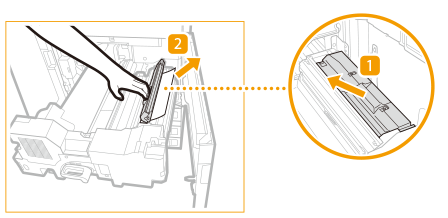

Verificați dacă în ghidajul de ieșire interior (C6) au rămas bucăți de hârtie.
| Deschideţi ghidajul de ieşire interior (C6).  |
| Dacă hârtia este blocată, trageți-o ușor în direcția săgeții, păstrând ghidajul de ieșire interior (C6) deschis.  |
 Ghidajul de ieşire interior (C6) şi zonele din jurul său sunt supuse la temperaturi ridicate. Când scoateţi hârtia blocată, aveţi grijă să nu atingeţi nimic în această zonă. | |
| Readuceți ghidajul de ieșire interior (C6) în poziția inițială. |
14

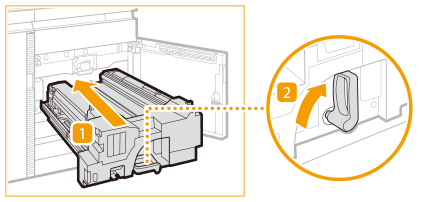

Readuceţi unitatea de transport de fixare în poziţia iniţială.
| Împingeți ușor unitatea de transport de fixare înapoi în aparat, ținând levierul C2. |
Când apăsați unitatea de transport de fixare, levierul C2 pe care-l țineți se poate mișca astfel încât să se ridice, dar aceasta nu constituie o defecțiune. Împingeți-o până la capăt și treceți la pasul următor. | |
| Rotiți levierul C2 spre dreapta pentru a-l bloca.  |
15
Închideţi capacul frontal al unităţii principale.
Urmaţi în continuare instrucţiunile de pe ecran pentru a continua operaţiunea întreruptă sau continuaţi deblocarea hârtiei.
