Reglarea poziției imaginii folosind coala de ghidare (când se utilizează suprafața de scanare)

Dacă doriți să reglați rapid alinierea imaginilor imprimate atât pe fața, cât și pe versoul hârtiei, puteți efectua o ajustare scanând paginile de testare cu ajutorul colii de ghidare. Această reglare poate fi efectuată când este ataşat Duplex Color Image Reader Unit-P.
Coală de ghidare




Pagină de testare (2 fețe): Format standard

Pagină de testare (2 fețe): Foaie lungă

(Față)(Verso)

(Față)(Verso)



Înainte de a efectua reglaje, curățați platoul din sticlă. Curăţarea platoului din sticlă
Utilizați următoarele condiții pentru a imprima coala de ghidare. Este posibil să nu se obțină rezultate precise ale reglării în cazul în care coala de ghidare nu este imprimată corespunzător.
Format hârtie: A3 sau 11" x 17"
Finisaj: Necretată, 1-Faţă cretată sau 2-Feţe cretată
Tip: Normal
Greutate de bază: Hârtie pe care se poate imprima față-verso și care are greutatea de 80 g/m2 sau mai mult (se recomandă hârtie cu greutatea de 200 g/m2 sau mai mult)
Dacă o margine a paginii de testare este tăiată incorect sau îndoită ori imaginea nu este imprimată corect pe pagina de testare, mesajul <Aşezaţi corect pagina-test pe platanul din sticlă.> poate apărea în timpul procesului de scanare.
Este posibil ca reglarea să nu se efectueze corect cu anumite tipuri de hârtie, cum ar fi hârtia texturată cu suprafață aspră sau hârtia colorată. Dacă reglarea nu este efectuată corect atunci când se selectează opțiunea <Foloseşte scanerul>, selectați în schimb <Nu folosi scanerul>.
1
Apăsaţi <Modificare> pentru <Reglare poziţie imagine>.
2
Apăsați <Foloseşte scanerul>.
3
Selectați <Platan> în <Locaţia pentru scanare pagină de test> și apăsați <Tipărire> în <Ieşire Foaie de avans>.
4
Selectaţi sursa de hârtie care conţine hârtia de utilizat şi apăsaţi <Începe imprimarea>.
Coala de ghidare este imprimată.
5
Introduceți numărul de pagini de testare pe care doriți să le realizați și apăsați <Următorul>.
Cu cât numărul paginilor de testare este mai mare, cu atât ajustarea este mai precisă.
Dacă specificați mai multe pagini de testare de ieșire, asigurați-vă că toate paginile de testare sunt scanate în ordinea în care sunt scoase la ieșire.
6
Selectaţi sursa de hârtie care conţine tipul de hârtie de ajustat şi apăsaţi <Începe imprimarea>.
Se imprimă pagina de test.
7

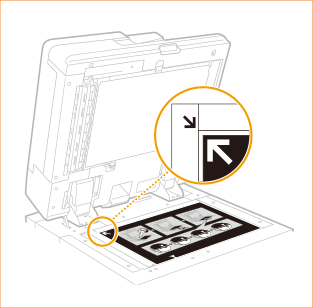

Așezați coala de ghidare pe suprafaţa de scanare și aliniați săgeata foii cu săgeata de pe suprafaţa de scanare.
8

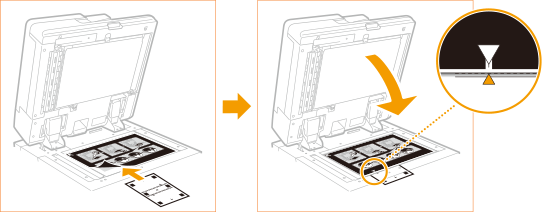

Aliniați marcajul  (albastru) pe pagina de testare pentru prima operație de scanare cu marcajul de pe coala de ghidare.
9
Închideţi alimentatorul şi apăsaţi <Înc scanarea>.
Deschideți și închideți alimentatorul cu atenție. Asigurați-vă că alinierea colii de ghidare se menține atunci când închideți alimentatorul.
10
Întoarceți pagina de testare cu fața în jos și aliniați marcajul  (galben) de pe pagina de testare pentru a doua operație de scanare cu marcajul de pe coala de ghidare apăsați <Înc scanarea>.
11
Întoarceți pagina de testare și aliniați marcajul  (verde) de pe pagina de testare pentru a treia operație de scanare cu marcajul de pe coala de ghidare apăsați <Înc scanarea>.
12
Întoarceți pagina de testare cu fața în jos și aliniați marcajul  (roșu) de pe pagina de testare pentru a patra operație de scanare cu marcajul de pe coala de ghidare apăsați <Înc scanarea>.
13
Reglarea este finalizată.
Dacă ați specificat mai multe pagini de testare de ieșire, repetați pașii 6-10 pentru toate paginile de testare de ieșire. În acest caz, ajustarea este completă atunci când toate paginile de testare au fost scanate.
Asigurați-vă că toate paginile de testare sunt scanate în ordinea în care sunt scoase la ieșire.
Dacă trebuie să reglați mai precis poziția imaginii după ce ați reglat-o folosind coala de ghidare, selectați <Nu folosi scanerul> și efectuați ajustările necesare pentru elementele de setare individuale.
