Підключення до дротової локальної мережі

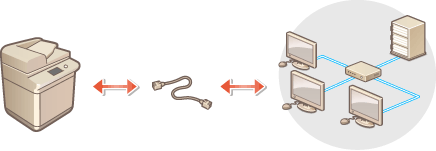

Підключіть апарат до комп’ютера через маршрутизатор за допомогою кабелю локальної мережі.


Маршрутизатор і кабель локальної мережі не входять до комплекту постачання апарата, тому приготуйте їх окремо. Апарат підтримує підключення Ethernet 1000BASE-T/100BASE-TX/10BASE-T. Для підключення за допомогою 100BASE-TX/10BASE-T використовуйте кабель з витою парою категорії 5. Для підключення за допомогою 1000BASE-T рекомендується використовувати покращену виту пару категорії 5. Якщо пристрої, що підтримують 1000BASE-T, 100BASE-TX і 10BASE-T, використовуються разом, потрібен пристрій (наприклад, концентратор-комутатор), що підтримує всі типи Ethernet, які ви використовуєте. Для отримання додаткової інформації зверніться до свого дилера чи представника сервісного центру.

Маршрутизатор і кабель локальної мережі не входять до комплекту постачання апарата, тому приготуйте їх окремо.

Апарат підтримує підключення Ethernet 1000BASE-T/100BASE-TX/10BASE-T.

Для підключення за допомогою 100BASE-TX/10BASE-T використовуйте кабель з витою парою категорії 5. Для підключення за допомогою 1000BASE-T рекомендується використовувати покращену виту пару категорії 5.

Якщо пристрої, що підтримують 1000BASE-T, 100BASE-TX і 10BASE-T, використовуються разом, потрібен пристрій (наприклад, концентратор-комутатор), що підтримує всі типи Ethernet, які ви використовуєте. Для отримання додаткової інформації зверніться до свого дилера чи представника сервісного центру.

Підключіть апарат до маршрутизатора за допомогою кабелю локальної мережі.

Під’єднуйте з’єднувач, доки він із клацанням не стане на місце.

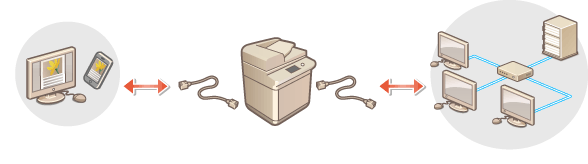

Підключення до дротової локальної мережі в якості запасного каналу, коли інша дротова локальна мережа використовується як головний канал

Ви можете налаштувати підключення дротової локальної мереж в якості запасного каналу, коли варіант <Дротова лок. мережа> вибрано і для головного, і для запасного каналу в розділі <Вибір інтерфейсу>. <Вибір інтерфейсу>

1	Підключіть адаптер USB-LAN до порту USB апарата (у лівій частині апарата). Складові частини та їхні функції Підключити кілька адаптерів USB-LAN неможливо. Для отримання відомостей про адаптери USB-LAN, які можна використовувати, зверніться до свого дилера або співробітника сервісного центру.
