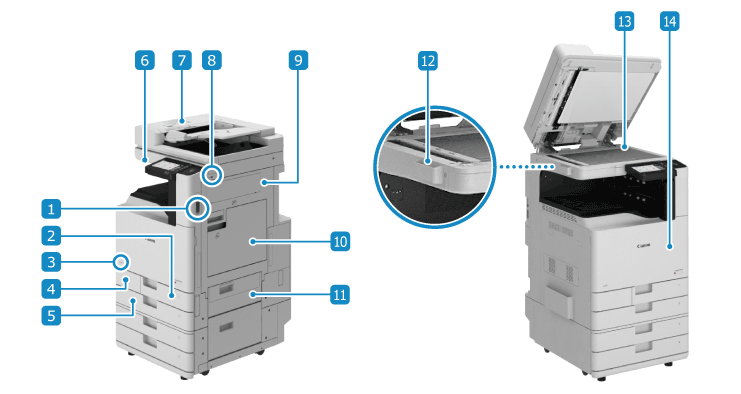

Предна страна
Превключвател на захранванетоВключете и изключете захранването на машината. Включване и изключване на устройството
Касета за хартия 1Зареждане на често използвана хартия. Касета за хартия
Код на тонераТози код показва типа оригинален тонер, който може да се използва с устройството. Използвайте тонер с код, който включва същите букви като тези от кода на предния капак на устройството.
Капак за отработен тонерОтворете го, когато сменятеотработения тонер.
Касета за хартия 2Зареждане на често използвана хартия. Можете да заредите хартия, която не може да бъде заредена в чекмедже за хартия 1. Касета за хартия
Контролен панелИзползвайте сензорния дисплей, за да работите с машината и да проверявате нейното състояние. Контролен панел
Подаващо устройствоМожете да поставите няколко листа оригинали в подаващото устройство. Поставените оригинали се подават и сканират един по един автоматично. Двустранно подаващо устройство Single Pass
USB порт (за USB устройства) (отпред вдясно)Можете да свържете USB-устройство за съхранение или USB-клавиатура от търговската мрежа.
* Поддържа USB 2.0.
Десен капак на основния модулОтворете капака, когато в устройството се появи заседнала хартия.
Многофункционална таваЗа да използвате временно хартия, която не е заредена в касетата за хартия, заредете я в многофункционалната тава. Многофункционална тава
Десен капак на касетата за хартияОтворете това при засядане на хартия.
Кутия за съхранение на кърпи за почистване на стъклотоСлужи за съхранение на кърпата за почистване на стъкла.
Стъкло за сканиранеПоставете книги, дебела хартия, тънка хартия и други оригинали, които не могат да бъдат поставени в подаващото устройство, върху стъклото на скенера. Поставените оригинали се сканират в неподвижно състояние. Поставяне на оригинали
Преден капак на основния модулОтворете капака, за да сменяте тонер касетата и барабана, както и за да почистите LED печатащата глава.
ВАЖНО!
Ако свържете към USB порта (за USB устройства) устройство, чиято консумирана мощност надвишава посочената по-долу максимална мощност, която уредът може да осигури, това може да доведе до повреда на уреда.
Предна дясна страна: 5 V 500 mA
Задна дясна страна: 5 V 900 mA
Не натискайте подаващото устройство насила, за да го затворите, когато поставяте книга, списание или друг дебел оригинал върху стъклото за сканиране.
ЗАБЕЛЕЖКА
За подробности относно конфигурацията на машината при инсталирани опции и наименованията на частите на допълнителното оборудване вижте по-долу.
За да се гарантира ефективното използване на машината, почиствайте редовно повърхността ѝ и стъклото на плочата.
Ако при използване на подаващото устройство се появят следните симптоми, почистете подаващото устройство: Почистване на подаващото устройство
Оригиналите се замърсяват
Оригиналите често засядат
Разпечатките изглеждат размазани след сканиране, копиране или изпращане на факсове
Оригиналният размер не е разпознат правилно
