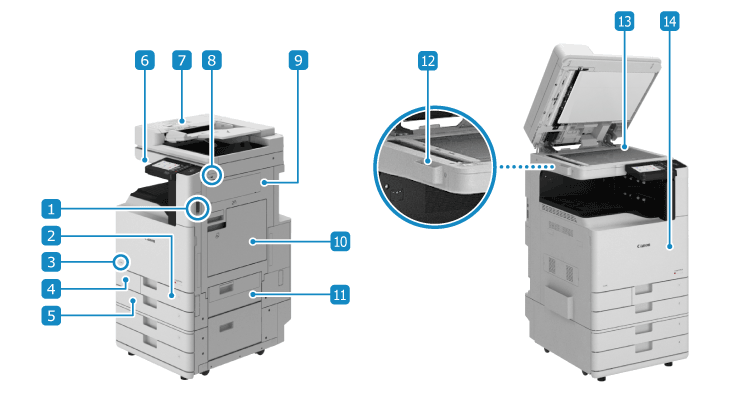

Esikülg

Toitelüliti

Lülitage seadme toide SISSE ja VÄLJA. Seadme sisse- ja väljalülitamine

Paberisahtel 1

Sageli kasutatava paberi asetamiseks. Paberisahtel

Tooneri kood

See kood näitab, millist tüüpi originaaltooner sobib seadmes kasutamiseks. Kasutage toonerit, mille kood sisaldab samu tähti, mis on ka seadme esikaanel asuval koodil.

Jääktooneri mahuti kaas

Avage see jääktooneri mahuti vahetamiseks.

Paberisahtel 2

Sageli kasutatava paberi asetamiseks. Siia saab sisestada ka sellises suuruses paberit, mida ei saa sisestada paberisahtlisse 1. Paberisahtel

Juhtpaneel

Seadme juhtimiseks ja selle oleku kontrollimiseks kasutage puutetundlikku ekraani. Juhtpaneel

Söötur

Saate sööturisse asetada mitu originaali. Asetatud originaalid söödetakse ja skaneeritakse automaatselt ühe lehe haaval. 2-poolne ühe läbimisega söötur

USB-port (USB-seadmete jaoks) (ees paremal küljel)

Saate ühendada kaubandusvõrgust ostetud USB-mäluseadme või USB-klaviatuuri.

* Toetab USB 2.0.

Põhiseadme parempoolne kaas

Avage kaas, kui seadme sees tekib paberiummistus.

Universaalalus

Asetage universaalalusele paber, mida tahate ajutiselt kasutada ja mida pole paberisahtlisse pandud. Universaalalus

Paberisahtli parempoolne kaas

Avage see paberiummistuse korral.

Klaasipuhastuslapi hoiukarp

Selles hoitakse klaasi puhastuslappi.

Skaneerimisklaas

Asetage raamatud, paks paber, õhuke paber ja muud originaalid, mida ei saa sööturisse asetada, dokumendiklaasile. Asetatud originaalid skannitakse liikumatuna. Originaalide asetamine

Põhiseadme esikaas

Avage toonerikasseti ja trumlisõlme vahetamiseks ning LED-prindipea puhastamiseks.

TÄHTIS

Kui ühendate USB-porti (USB-seadmete jaoks) välisseadme, mille energiatarve ületab seadme alltoodud toitevõimsust, võib seade kahjustada saada.

Ees paremal: 5 V 500 mA

Taga paremal: 5 V 900 mA

Ärge suruge sööturit jõuga kinni, kui asetate dokumendiklaasile raamatu, ajakirja või muu paksu originaali.

MÄRKUS

Lisateavet seadme konfiguratsiooni kohta paigaldatud lisavarustuse korral ja lisavarustusüksuste osade nimetuste kohta leiate järgmisest jaotisest.

Toetatud lisavarustus

Seadme tõhusa kasutamise tagamiseks puhastage seadme pinda ja dokumendiklaasi regulaarselt.

Seadme välispindade puhastamine

Dokumendiklaasi puhastamine

Puhastage sööturit, kui selle kasutamisel ilmneb järgmisi tunnuseid: Sööturi puhastamine

Originaalid määrduvad

Originaalid kiiluvad sageli kinni

Väljaprintidel on plekid pärast skannimist, kopeerimist või fakside saatmist

Originaali formaati ei tuvastatud õigesti
