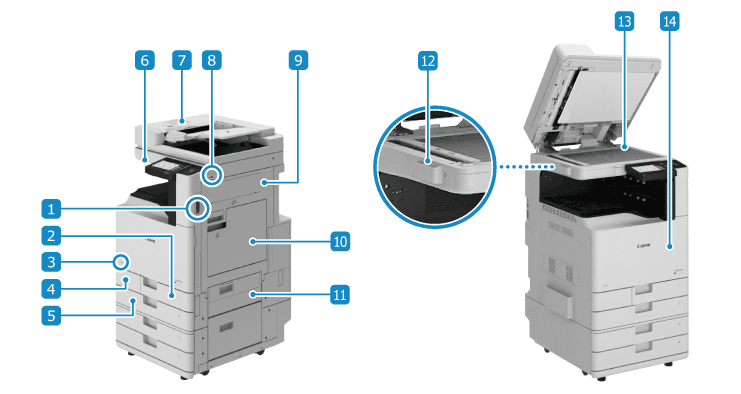

Priekšpuse

Barošanas slēdzis

Ieslēdziet un izslēdziet iekārtas barošanu. Iekārtas ieslēgšana un izslēgšana

1. papīra atvilktne

Ievietojiet bieži lietotu papīru. Papīra atvilktne

Tonera kods

Šis kods norāda, kāda veida autentisku toneri var izmantot iekārtā. Izmantojiet toneri ar tādu kodu, kura burti atbilst burtiem kodā uz iekārtas priekšējā vāka.

Izlietotā tonera vāks

Atveriet, kad maināt izlietotā tonera tvertni.

2. papīra atvilktne

Ievietojiet bieži lietotu papīru. Varat ievietot arī tāda formāta papīru, kādu nevar ievietot 1. atvilktnē. Papīra atvilktne

Vadības panelis

Izmantojiet skārienpaneļa displeju, lai vadītu iekārtu un pārbaudītu tās statusu. Vadības panelis

Padevējs

Padevējā varat ievietot vairākas oriģinālu loksnes Ievietoti oriģināli tiek padoti un skenēti pa vienam automātiski. Divpusējais vienkāršas padeves padevējs

USB ports (USB ierīcēm) (priekšpuses labajā pusē)

Varat pievienot komerciālu USB atmiņas ierīci vai USB tastatūru.

* Atbalsta USB 2.0.

Pamatiekārtas labās puses vāks

Atveriet vāku, ja iekārtas iekšpusē iestrēgst papīrs.

Universālā tekne

Lai īslaicīgi izmantotu papīru, kas nav ievietots papīra atvilktnē, ievietojiet to universālajā teknē. Universālā tekne

Papīra atvilktnes labās puses vāks

Atveriet to, ja iestrēgst papīrs.

Stikla tīrīšanas drānas glabāšanas kastīte

Uzglabā stikla tīrīšanas drānu.

Planšetes stikls

Novietojiet grāmatas, biezu papīru, plānu papīru un citus oriģinālus, ko nevar ievietot padevējā, uz kopēšanas stikla. Novietotie oriģināli tiek skenēti nekustīgā stāvoklī. Oriģinālu novietošana

Pamatiekārtas priekšējais vāks

Atveriet, lai nomainītu tonera kasetni un cilindra bloku, kā arī lai notīrītu LED drukas galviņu.

SVARĪGI!

Ja USB portam (USB ierīcēm) pievienojat ierīci, kuras barošanas jauda pārsniedz šādu iekārtas nodrošināto barošanas jaudu, iekārta var tikt bojāta.

Priekšējā labā puse: 5 V 500 mA

Aizmugurējā labā puse: 5 V 900 mA

Novietojot uz kopēšanas stikla grāmatu, žurnālu vai citu biezu oriģinālu, neaizveriet padevēju ar spēku.

PIEZĪME

Sīkāku informāciju par iekārtas konfigurāciju, kad ir uzstādītas opcijas, un papildu aprīkojuma bloku daļu nosaukumus skatiet tālāk.

Atbalstītās iespējas

Lai nodrošinātu iekārtas efektīvu lietošanu, regulāri tīriet tās virsmu un kopēšanas stiklu.

Iekārtas virsmas tīrīšana

Planšetes stikla tīrīšana

Ja padevēja lietošanas laikā rodas tālāk minētie simptomi, iztīriet padevēju. Padevēja tīrīšana

Oriģināli kļūst netīri

Oriģināli bieži iestrēgst

Uz izdrukām pēc skenēšanas, kopēšanas vai faksa dokumentu sūtīšanas ir traipi

Oriģināla formāts nav pareizi noteikts
