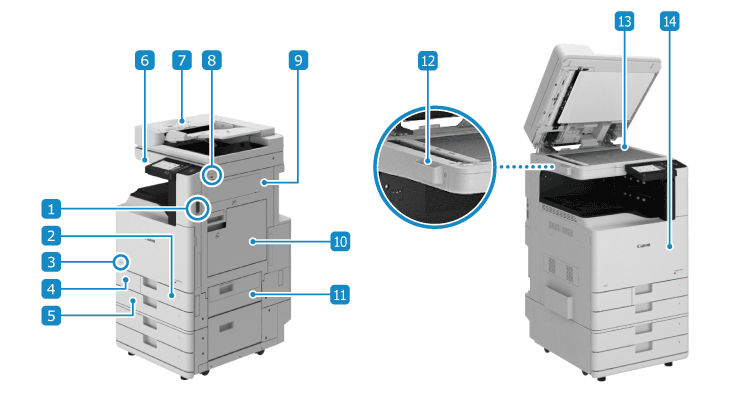

Predná strana
VypínačZapnite a vypnite napájanie zariadenia. Zapnutie a vypnutie zariadenia
Zásuvka na papier 1Vložte často používaný papier. Zásuvka na papier
Kód toneraTento kód označuje typ originálneho tonera, ktorý možno používať so zariadením. Použite toner s kódom, ktorý obsahuje rovnaké písmená ako kód na prednom kryte zariadenia.
Kryt na spotrebovaný tonerPri výmene nádoby na spotrebovaný toner ju otvorte.
Zásuvka na papier 2Vložte často používaný papier. Môžete do nej vložiť papier, ktorý sa nedá vložiť do zásuvky na papier 1. Zásuvka na papier
Ovládací panelNa ovládanie zariadenia a kontrolu jeho stavu použite dotykový displej. Ovládací panel
PodávačDo podávača môžete vložiť niekoľko hárkov originálov. Vložené originály sa zavedú do zariadenia a automaticky sa naskenujú jeden po druhom. Obojstranný podávač s jedným prechodom
Port USB (pre zariadenia USB) (vpredu vpravo)Môžete pripojiť komerčné USB pamäťové zariadenie alebo USB klávesnicu.
* Podporuje USB 2.0.
Pravý kryt hlavnej jednotkyOtvorte kryt, keď sa vo vnútri zariadenia zasekne papier.
Viacúčelový zásobníkAk chcete dočasne použiť papier, ktorý nie je vložený v zásobníku na papier, vložte ho do univerzálneho zásobníka. Viacúčelový zásobník
Pravý kryt zásuvky na papierToto otvorte, keď sa zachytí papier.
Úložná krabička na utierky na čistenie sklaSlúži na uloženie utierky na čistenie skla.
Kopírovacia doskaKnihy, hrubý papier, tenký papier a iné originály, ktoré nie je možné vložiť do podávača, umiestnite na kopírovaciu dosku. Uložené originály sa skenujú v nehybnom stave. Vkladanie originálov
Predný kryt hlavnej jednotkyOtvorte kryt, aby ste vymenili tonerovú kazetu a valec a vyčistili LED tlačovú hlavu.
DÔLEŽITÉ
Ak k USB portu (pre USB zariadenia) pripojíte zariadenie, ktoré prekračuje nižšie uvedenú kapacitu napájania poskytovanú zariadením, môže dôjsť k poškodeniu zariadenia.
Predná pravá strana: 5 V, 500 mA
Zadná pravá strana: 5 V, 900 mA
Pri vkladaní knihy, časopisu alebo iného hrubého originálu na kopírovaciu dosku nedotláčajte podávač silou, aby sa zatvoril.
POZNÁMKA
Podrobnosti o konfigurácii zariadenia v prípade inštalácie voliteľných doplnkov a názvy jednotlivých dielov voliteľného príslušenstva nájdete nižšie.
Aby ste zaistili efektívne využívanie zariadenia, pravidelne čistite povrch zariadenia a kopírovaciu dosku.
Keď sa počas čistenia podávača vyskytnú nasledujúce symptómy, podávač vyčistite: Čistenie podávača
Originály sú znečistené
Originály sa často zasekávajú
Na výtlačkoch sa po skenovaní, kopírovaní alebo odoslaní faxov nachádzajú šmuhy
veľkosť originálu sa nerozpoznala správne
