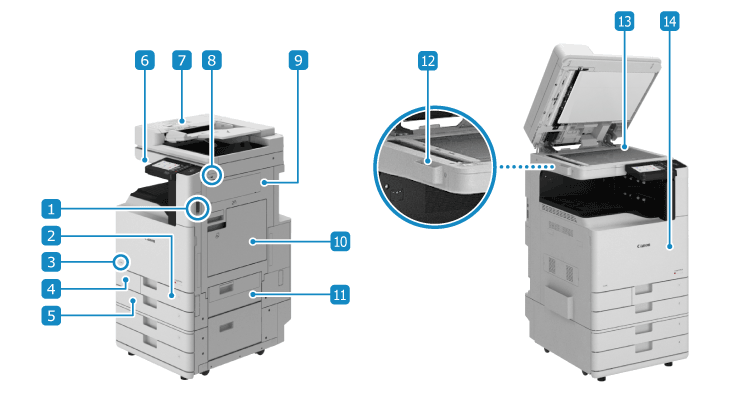

Sprednja stran

Električno stikalo

Vklopite in izklopite napajanje naprave. Vklop in izklop naprave

Kaseta za papir 1

Naložite pogosto uporabljen papir. Kaseta za papir

Koda tonerja

Ta koda označuje vrsto originalnega tonerja, ki ga lahko uporabljate z napravo. Uporabljajte toner s kodo, ki vsebuje iste črke kot koda na sprednji strani naprave.

Pokrov odpadnega tonerja

Odprite pri zamenjavi posode za odpadni toner.

Kaseta za papir 2

Naložite pogosto uporabljen papir. Vložite lahko tudi papir, ki ga ni mogoče vložiti v kaseto za papir 1. Kaseta za papir

Nadzorna plošča

Za upravljanje naprave in preverjanje njenega stanja uporabite zaslon na dotik. Nadzorna plošča

Podajalnik

V podajalnik lahko vložite več listov izvirnikov. Vstavljeni originali se podajajo in samodejno optično prebirajo eden za drugim. 2-stranski enojni ravnalni podajalnik

Vrata USB (za naprave USB) (spredaj desno)

Priključite lahko komercialno pomnilniško napravo USB ali tipkovnico USB.

* Podpira USB 2.0.

Desni pokrov glave enote

Odprite pokrov, če se v napravi zagozdi papir.

Večnamenski pladenj

Če želite začasno uporabiti papir, ki ni vložen v kaseto za papir, ga vložite v večnamenski pladenj. Večnamenski pladenj

Desni pokrov kasete za papir

Ta del odprite, če pride do zagozditve papirja.

Predal za shranjevanje krpe za čiščenje stekla

Shranjuje krpo za čiščenje stekla.

Kopirno steklo

Knjige, debel in tanek papir ter druge originale, ki jih ni mogoče naložiti v podajalnik, naložite na kopirno steklo. Položeni originali se skenirajo v mirujočem stanju. Polaganje izvirnikov

Sprednji pokrov glavne enote

Odprite, če želite zamenjati kartušo s tonerjem in bobensko enoto ter očistiti LED-tiskalno glavo.

POMEMBNO

Če na vrata USB priključite napravo, ki presega naslednjo napajalno zmogljivost, ki jo zagotavlja naprava (za naprave USB), se naprava lahko poškoduje.

Sprednja desna stran: 5 V 500 mA

Zadnja desna stran: 5 V 900 mA

Ko na kopirno steklo polagate knjigo, revijo ali drug debel izvirnik, podajalnika ne zapirajte na silo.

OPOMBA

Za podrobnosti o konfiguraciji naprave, ko je nameščena dodatna oprema, in za imena delov dodatne opreme si oglejte naslednje.

Podprte možnosti

Za učinkovito uporabo naprave redno čistite površino naprave in kopirnega stekla.

Čiščenje površine naprave

Čiščenje steklene plošče

Če se pri uporabi podajalnika pojavijo ti znaki, očistite podajalnik: Čiščenje podajalnika

Izvirniki so umazani

Izvirniki se pogosto zagozdijo

Izpisi so po dokončanem postopku optičnega branja, kopiranja ali pošiljanja faksa razmazani

Velikost izvirnika ni pravilno zaznana
