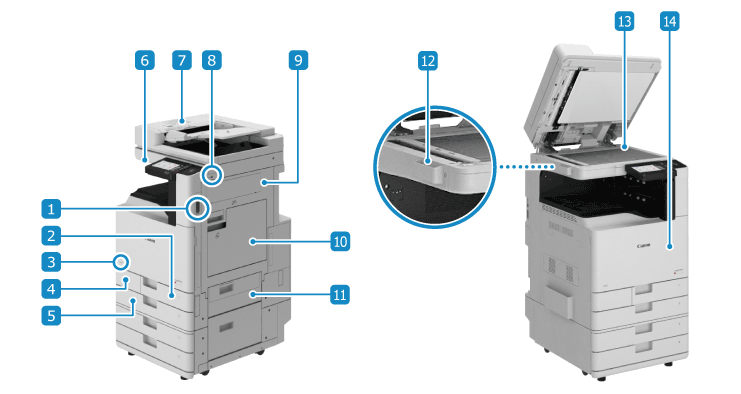

Priekinė pusė
Maitinimo jungiklisĮjunkite ir išjunkite įrenginio maitinimą. Aparato įjungimas ir išjungimas
1 popieriaus stalčiusĮkelkite dažnai naudojamą popierių. Popieriaus stalčius
Dažomųjų miltelių kasetės kodasŠis kodas nurodo originalios dažomųjų miltelių kasetės tipą, kurį galima naudoti aparate. Naudokite dažomųjų miltelių kasetę, kurios kode yra tokios pat raidės, kaip ir kode, pateikiamame ant aparato priekinio dangčio.
Dažomųjų miltelių atliekų konteinerio dangtelisAtidarykite tik tada, kai reikia pakeisti dažomųjų miltelių atliekų konteinerį.
2 popieriaus stalčiusĮkelkite dažnai naudojamą popierių. Taip pat galite įdėti į 1 popieriaus stalčių netelpantį popierių. Popieriaus stalčius
Valdymo skydelisNorėdami valdyti įrenginį ir patikrinti jo būseną, naudokite jutiklinį ekraną. Valdymo skydelis
TiektuvasĮ tiektuvą galite įdėti keletą originalo lapų. Įdėti originalai automatiškai tiekiami ir nuskaitomi po vieną. Dvipusis viengubo praleidimo tiektuvas
USB prievadas (USB įrenginiams) (priekyje dešinėje)Galite prijungti komercinį USB atminties įrenginį arba USB klaviatūrą.
* Palaiko USB 2.0.
Pagrindinio įrenginio dešinysis dangtisAtidarykite dangtį, kai aparato viduje užstringa popierius.
Universalusis dėklasNorėdami laikinai naudoti popierių, neįdėtą į popieriaus stalčių, įdėkite jį į universalųjį dėklą. Universalusis dėklas
Dešinysis popieriaus stalčiaus dangtisAtidarykite įstrigus popieriui.
Stiklo šluostės dėtuvėStiklo valymo šluostės laikymo vieta.
Ekspozicinis stiklasKnygas, storą popierių, ploną popierių ir kitus originalus, kurių negalima dėti į tiektuvą, dėkite ant ekspozicinio stiklo. Padėti originalai nuskaitomi nejudančioje būsenoje. Originalų padėjimas
Pagrindinio įrenginio priekinis dangtisAtidarykite, norėdami pakeisti dažomųjų miltelių kasetę ir būgno mazgą bei išvalyti LED spausdinimo galvutę.
SVARBU
Jei prie USB prievado (skirto USB įrenginiams) prijungsite įrenginį, kurio maitinimo šaltinio galia viršija nurodytą įrenginio tiekiamą maitinimo šaltinį, įrenginys gali būti sugadintas.
Priekinė dešinė pusė: 5 V 500 mA
Galinė dešinė pusė: 5 V 900 mA
Dėdami knygą, žurnalą ar kitą storą originalą ant ekspozicinio stiklo, nespauskite uždaromo tiektuvo jėga.
PASTABA
Išsamesnės informacijos apie įrenginio konfigūraciją su įdiegtais priedais ir papildomų įrenginių dalių pavadinimus žr. toliau.
Kad įrenginys veiktų efektyviai, reguliariai valykite jo paviršių ir ekspozicinį stiklą.
Jei naudojant tiektuvą atsiranda tokių požymių, išvalykite tiektuvą: Tiektuvo valymas
Originalai išsitepa
Originalai dažnai įstringa
Po nuskaitymo, kopijavimo ar faksogramų siuntimo spaudiniai būna sutepti
Originalo formatas netinkamai aptiktas
