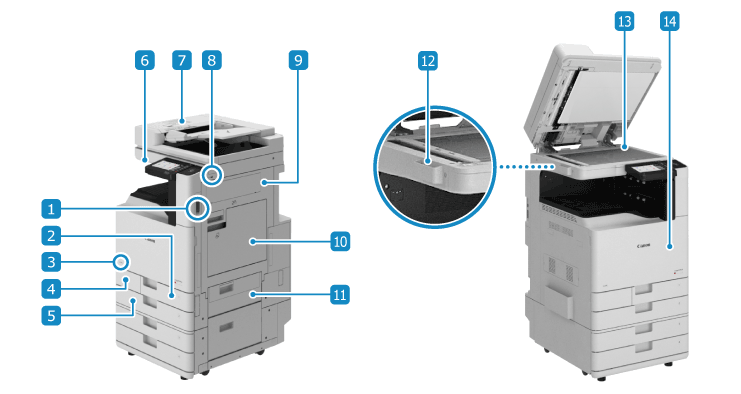

צד קדמי
מתג הפעלה/כיבוימשמש להפעלה ולכיבוי של המכשיר. הדלקה וכיבוי המכשיר
מגירת נייר 1טעינת הנייר שנמצא בשימוש תכוף. מגירת נייר
קוד טונרקוד זה מציין את סוג הטונר המקורי שניתן לשימוש במדפסת. יש להשתמש בטונר עם קוד שכולל את אותן אותיות של הקוד שבמכסה הקדמי של המדפסת.
מחסנית פסולת הטונרמשמש לגישה למכל פסולת הטונר בעת החלפתו.
מגירת נייר 2טעינת הנייר שנמצא בשימוש תכוף. ניתן גם לטעון נייר בגודל שלא ניתן לטעון במגירת נייר 1. מגירת נייר
לוח הבקרהמשמש להפעלת המכשיר ולבדיקת מצבו. לוח הבקרה
מזיןניתן להניח מספר גיליונות של מסמכי מקור במזין. מסמכי המקור שהונחו מוזנים ונסרקים בזה אחר זה באופן אוטומטי. מזין דו-צדדי במעבר יחיד
יציאת USB (להתקני USB) (צד ימין קדמי)ניתן לחבר התקן זיכרון USB מסחרי או מקלדת USB.
* תומך ב-USB 2.0.
המכסה הימני של היחידה הראשיתנפתח כאשר נייר נתקע בתוך המכשיר.
מגש רב-תכליתיכדי להשתמש באופן זמני בנייר שלא נטען במגירת הנייר, טענו אותו במגש הרב-תכליתי. מגש רב-תכליתי
המכסה הימני של מגירת הניירמיועד לפתיחה כאשר הנייר תקוע.
תא האחסון של מטלית ניקוי הזכוכיתמאחסן את מטלית ניקוי הזכוכית.
משטח הזכוכיתמשמשת להנחת ספרים, נייר עבה, נייר דק ומסמכי מקור אחרים שלא ניתן להניח במזין. מסמכי המקור המונחים עליה נסרקים כשהם במצב נייח. הנחת מסמכי מקור
המכסה הקדמי של היחידה הראשיתלפתיחה בעת החלפת מחסנית הטונר ויחידת התוף ולצורך ניקוי ראש ההדפסה מסוג LED.
חשוב
אם מחברים ליציאת ה-USB (להתקני USB) התקן שצורכי אספקת החשמל שלו עולים על קיבולת אספקת החשמל של המכשיר המפורטת להלן, המכשיר עלול להינזק.
צד ימין קדמי: 5 וולט 500 מיליאמפר
צד ימין אחורי: 5 וולט 900 מיליאמפר
אין לדחוף בכוח את המזין לסגירה בעת הנחת ספר, מגזין או מסמך מקור עבה אחר על משטח הזכוכית.
הערה
לפרטים על תצורת המכשיר כאשר מותקנות בו אפשרויות ועל שמות החלקים של יחידות הציוד האופציונלי, ראו להלן.
כדי להבטיח שימוש יעיל במכשיר, יש לנקות באופן קבוע את המשטח החיצוני של המכשיר ואת זכוכית הסריקה.
אם התסמינים הבאים מופיעים בעת השימוש במזין, יש לנקות את המזין: ניקוי המזין
המסמכים המקוריים מתלכלכים
דפים מקוריים נתקעים לעתים קרובות
התדפיסים נראים מרוחים לאחר סריקה, צילום מסמכים או שליחת פקסים
גודל המקורי לא זוהה כהלכה
