חסימות נייר ביחידה הראשית (כאשר יחידת הגימור הפנימית מותקנת)
הסר נייר שנתקע בתוך היחידה הראשית או ביחידת הגימור הפנימית כאשר יחידת הגימור הפנימית מותקנת. פעל לפי ההוראות בלוח הבקרה כדי לבדוק את מיקום חסימת הנייר ולהסיר את הנייר התקוע.
אם הנייר נקרע, הקפידו להסיר את כל החלקים כדי שלא יישארו חלקים.
אם אינך יכול להסיר את הנייר, אל תנסה להסירו בכוח. בדוק את לוח הבקרה והסר את הנייר התקוע במיקום אחר.
אם הנייר נקרע, הקפידו להסיר את כל החלקים כדי שלא יישארו חלקים.
אם אינך יכול להסיר את הנייר, אל תנסה להסירו בכוח. בדוק את לוח הבקרה והסר את הנייר התקוע במיקום אחר.

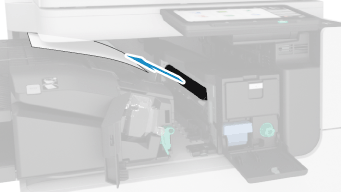

* בעת שימוש בגיליון ארוך, עיין בהוראות הבאות:
חשוב
בעת פתיחת המכסה הימני של היחידה הראשית
נגיעה בחלק הפנימי של היחידה הראשית עם מטען אלקטרוסטטי בידיים עלולה לגרום נזק לרכיבים. לפני ביצוע עבודה כגון החלפת חלקים או הסרת חסימות נייר בתוך היחידה הראשית, אחוז בידית היטב ופתח את המכסה הימני של היחידה הראשית. לוחית המתכת הממוקמת מאחורי הידית מפרקת כל חשמל סטטי.
אם יש להפסיק עבודה כגון החלפת חלקים או הוצאת נייר תקוע מתוך היחידה הראשית, יש לסגור את המכסה הימני של היחידה הראשית. בעת חידוש העבודה, יש לאחוז בידית היטב ולפתוח את המכסה הימני של היחידה הראשית. פעולה זו מאפשרת לפרוק כל מטען חשמלי סטטי שעל הידיים.

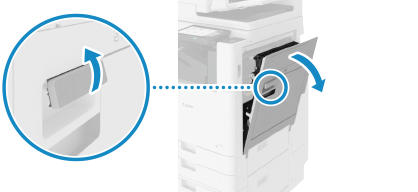

1
משוך את הידית ופתח את המכסה הימני של היחידה הראשית.
2
אם נייר נתקע בתוך יחידת ההיפוך, יש למשוך אותו בעדינות בכיוון החץ.
3
אם נייר תקוע באזור הפלט, יש למשוך אותו בעדינות החוצה בכיוון החץ.

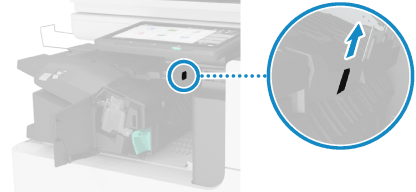

4
פתח את המכסה השמאלי של יחידת הגימור הפנימית.

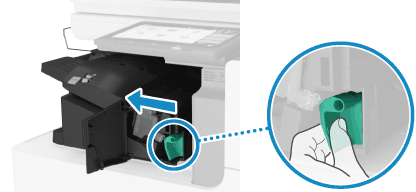

5
החזק את הידית הירוקה והחלק את יחידת הגימור הפנימית שמאלה.
6
בדוק אם נייר תקוע בתוך יחידת הגימור הפנימית.
1
הרם את המדריך הירוק.
2
אם נייר תקוע, משוך אותו בעדינות והוצא אותו עם כיוון החץ.
3
הנמך את המדריך הירוק.
כאשר יחידת המחורר מותקנת
בדוק אם יש נייר תקוע בתוך יחידת המחורר.
1
פתח את המכסה הקדמי של יחידת הניקוב.
2
סובב את הכפתור הירוק.
3
אם הנייר נפלט, משכו אותו בעדינות החוצה בכיוון החץ.
4
סגור את המכסה הקדמי של יחידת הניקוב.
7
החלק את יחידת הגימור הפנימית ימינה ודחף אותה פנימה.
היזהר שלא להיתפס אצבעותיך ברווחים בעת דחיפת הגימור הפנימי פנימה.
8
סגור את המכסה השמאלי של יחידת הגימור הפנימית.
9
סגור בעדינות את המכסה הימני של היחידה הראשית עד שתשמע קליק.
לאחר שחרור חסימת הנייר, המסך המציין חסימת נייר נעלם וההדפסה מתחדשת אוטומטית
.אם מופיע מסך המציין חסימת נייר במיקום אחר, המשך לפעול לפי ההוראות שעל המסך כדי להסיר את הנייר התקוע.
.אם מופיע מסך המציין חסימת נייר במיקום אחר, המשך לפעול לפי ההוראות שעל המסך כדי להסיר את הנייר התקוע.
