> Antes de comenzar a imprimir > Cómo calibrar el imagePRESS Server
4U14-003

Cómo calibrar el imagePRESS Server

Son necesarias las calibraciones en el imagePRESS Server y en conformidad con el tipo de papel que use.
Use el papel recomendado para ajustar la configuración de la calibración registrada predeterminadamente en el imagePRESS Server.
Añada un nuevo ajuste de calibración para cada tipo de papel que utilice, excepto para el papel recomendado.
Aquí se describe el procedimiento para utilizar un perfil de salida con el ajuste de calibración para el tipo de papel que utilice en la impresión.

Calibración en el imagePRESS Server

NOTA
En esta sección se explica cómo calibrar para "Canon Océ Top Colour Paper (81,4 g/m2)" utilizando un espectrofotómetro manual (X-Rite i1 Pro 2). Es necesario conectar el espectrofotómetro al equipo en el que se haya instalado X-Rite i1 Pro 2. Tenga en cuenta que al hacer estas operaciones sobrescribirá cualquier valor de calibración que haya guardado.
Puede que tenga que adquirir el espectrofotómetro por separado del imagePRESS Server. Póngase en contacto con su distribuidor local Canon autorizado.
1
Haga clic en [Servidor] → [Calibrar] en Command WorkStation.
2
Seleccione cada elemento de la forma siguiente y haga clic en [Continuar].
[Calibrar para]
Seleccione el papel que va a usar para la calibración. (Seleccione "Normal (52 a 220 g/m2)" aquí.)
[Origen del papel]
Seleccione el casete en el que haya cargado el papel. (Seleccione aquí el casete en el que haya cargado "Canon Océ Top Colour Paper (81,4 g/m2)" .)
[Método de medida]
Seleccione el método de calibración. (Seleccione "X-Rite i1 Pro 2" aquí.)
Se imprimirá una página de calibración.
3
Coloque el espectrofotómetro, X-Rite i1 Pro 2, sobre el soporte y haga clic en [Continuar].
Si desea utilizar un espectrofotómetro distinto, see "Cómo cambiar el espectrofotómetro manual para el uso y la página de calibración."
4
Coloque el sensor del espectrofotómetro sobre la página de calibración.
Coloque varias hojas de papel idéntico al que usará para la calibración, de modo que el color o patrón de la superficie en la que se realiza la calibración (como por ejemplo una mesa de trabajo) no se vea y coloque el papel de calibración encima.
Enfoque el sensor del espectrofotómetro sobre el área blanca indicada por el marco rojo en la imagen.
Si desea utilizar una página de calibración distinta, see "Cómo cambiar el espectrofotómetro manual para el uso y la página de calibración."
5
Mantenga pulsado el botón del espectrofotómetro y explore la columna A.
Mantenga pulsado el botón del espectrofotómetro hasta que vea "explorando la columna A". Siga manteniendo pulsado el botón y mueva el espectrofotómetro de la parte superior a la inferior para explorar la columna A.
Cuando haya finalizado la exploración, suelte el botón.
6
Explore las columnas B a F del mismo modo.
7
Después de que se muestre "Medidas completadas correctamente.", haga clic en [Continuar].
8
Compruebe el resultado de la exploración y, a continuación, haga clic en [Aplicar y cerrar].
Cuando haga clic en [Ver medidas], aparecerá un gráfico con el resultado de la exploración. Compruebe que la curva del resultado de la exploración no difiera significativamente de la curva estándar.
9
Si es necesario, calibre de los papeles siguientes en la misma forma.
Para las regiones de Europa y Asia-Pacífico
Canon Océ Top Colour Paper (250 g/m2)
Canon Océ Top Colour Paper (300 g/m2)
OK Top Coat Plus (127,9 g/m2)
Futura Gloss Cover (271 g/m2)
Para la región de América
Mohawk Options Navajo Smooth Brilliant White (90 lb cover (243 g/m2))
Hammermill Color Copy Digital Cover (100 lb cover (271 g/m2))
OK Top Coat Plus (34 lb bond (127,9 g/m2))
Futura Gloss Cover (100 lb cover (271 g/m2))

Tipos de papel para imprimir

En el paso 2, seleccione uno de los tipos de papel siguientes para [Calibrar para].
Para las regiones de Europa y Asia-Pacífico
Canon Océ Top Colour Paper (100 g/m2): Normal (52 a 220 g/m2)
Canon Océ Top Colour Paper (250 g/m2): Grueso (221 a 256 g/m2)
Canon Océ Top Colour Paper (300 g/m2): Pesado grueso (257 a 350 g/m2)
OK Top Coat Plus (127,9 g/m2): Estucado (106 a 180 g/m2)
Futura Gloss Cover (271 g/m2): Pesado estucado (181 a 350 g/m2)
Para la región de América
Hammermill Color Copy Digital (28 lb bond (105 g/m2)): Normal (52 a 220 g/m2)
Mohawk Options Navajo Smooth Brilliant White (90 lb cover (243 g/m2)): Grueso (221 a 256 g/m2)
Hammermill Color Copy Digital Cover (100 lb cover (271 g/m2)): Pesado grueso (257 a 350 g/m2)
OK Top Coat Plus (34 lb bond (127,9 g/m2)): Estucado (106 a 180 g/m2)
Futura Gloss Cover (100 lb cover (271 g/m2)): Pesado estucado (181 a 350 g/m2)
NOTA
Los nombres de papel están sujetos a cambios sin previo aviso. Para más información, consulte a su distribuidor local Canon autorizado.

Calibración en el tipo de papel que utilice

En esta sección se explica cómo realizar la calibración para el tipo de papel que va a utilizar mediante el uso de un espectrofotómetro manual (X-Rite i1 Pro 2). Es necesario conectar el espectrofotómetro al equipo en el que se haya instalado Command WorkStation. Puede imprimir con mayor precisión vinculando el ajuste de calibración para el tipo de papel con el perfil de salida en uso.
1
Haga clic en [Servidor] → [Centro de dispositivo] en Command WorkStation.
Se visualiza la pantalla del centro de dispositivos.
2
Haga clic en [Herramientas] → [Administrar].
3
Haga clic en [Crear nuevo].
4
Seleccione el papel más cercano al papel a utilizar, y haga clic en [Aceptar].
Si no hay tipo de papel apropiado, seleccione [Por omisión del servidor].
5
Introduzca la información requerida y haga clic en [Continuar].
Será más fácil para encontrar los ajustes de calibración si introduce características específicas del papel que esté calibrando, tales como el valor de brillo, además del gramaje básico y tipo de papel.
Cambie el nombre en "Nombre". (Ejemplo: Papel A)
Haga clic en [Propiedades] para abrir la ficha [PAPEL]. Compruebe los ajustes en [Origen del papel], "Tipo de papel", y "Tamaño de papel de salida" para comprobar si son adecuados para el papel con el cual se imprime la calibración.
6
Seleccione cada elemento de la forma siguiente y haga clic en [Continuar].
[Origen del papel]
Seleccione el casete en el que haya cargado el papel en el que desee imprimir.
[Método de medida]
Seleccione el método de calibración. (Seleccione "X-Rite i1 Pro 2" aquí.)
Se imprimirá una página de calibración.
7
Coloque el espectrofotómetro, X-Rite i1 Pro 2, sobre el soporte y haga clic en [Continuar].
Si desea utilizar un espectrofotómetro distinto, see "Cómo cambiar el espectrofotómetro manual para el uso y la página de calibración."
8
Coloque el sensor del espectrofotómetro sobre la página de calibración.
Coloque varias hojas de papel idéntico al que usará para la calibración, de modo que el color o patrón de la superficie en la que se realiza la calibración (como por ejemplo una mesa de trabajo) no se vea y coloque el papel de calibración encima.
Enfoque el sensor del espectrofotómetro sobre el área blanca indicada por el marco rojo en la imagen.
Si desea utilizar una página de calibración distinta, see "Cómo cambiar el espectrofotómetro manual para el uso y la página de calibración."
9
Mantenga pulsado el botón del espectrofotómetro y explore la columna A.
Mantenga pulsado el botón del espectrofotómetro hasta que vea "explorando la columna A". Siga manteniendo pulsado el botón y mueva el espectrofotómetro de la parte superior a la inferior para explorar la columna A.
Cuando haya finalizado la exploración, suelte el botón.
10
Explore las columnas B a F del mismo modo.
11
Después de que se muestre "Medidas completadas correctamente.", haga clic en [Continuar].
12
Vincule el ajuste de calibración con el perfil de salida y haga clic en [Aceptar].
El ajuste de calibración para el papel en el que desea imprimir se añadirá a la lista.
13
Haga clic en [Perfiles] en la pantalla del centro de dispositivos.
14
Haga clic en [Perfiles de salida] para visualizar la lista de perfiles.
Un perfil de salida con el mismo nombre que el del ajuste de calibración que haya configurado en el paso 5 aparece en la lista como el perfil de salida para el papel en el que desea imprimir.
15
Haga clic con el botón derecho en el perfil de salida para el papel que esté utilizando, y haga clic en [Configuración].
16
Seleccione o introduzca elementos como se muestra a continuación, y haga clic en [Aceptar].
[Descripción del perfil]
Introduzca una descripción sencilla para distinguir este perfil de otros perfiles.
[Tipo de papel]
Si desea que este perfil de salida sea aplicado siempre que se use un determinado tipo de papel, seleccione dicho tipo de papel.
[Calibración]
Seleccione el ajuste de calibración creado en los pasos 1 a 12 para el papel en el que desea imprimir.

Después de registrar el ajuste de calibración en el perfil de salida

Establecer perfiles de salida para un trabajo

Puede establecer perfiles de salida para cada trabajo en el imagePRESS Server. Siga el procedimiento indicado a continuación para utilizar un perfil arbitrario de forma temporal.
1
Haga doble clic en el trabajo en Command WorkStation.
Se muestra [Propiedades del trabajo].
2
Seleccione la ficha [COLOR], seleccione cualquier perfil de salida en [Perfil de salida] y, a continuación, haga clic en [Aceptar].

Aplicación de un perfil de salida al catálogo de papel

1
Haga clic en [Paper Catalog] → [Agregar nuevo] en la pantalla del centro de dispositivos.
2
Guarde los atributos del papel en el que desea imprimir en el imagePRESS Server.
Establezca un nombre, tipo y tamaño del papel.
Seleccione el perfil de salida establecido en el paso 16 en [Perfil de color de anverso].
NOTA
Si las superficies del anverso y el reverso del papel son diferentes, puede seleccionar [Perfil de color de reverso] y [Perfil de color de anverso] por separado.
Para información detallada sobre los elementos de ajuste, consulte el manual del usuario o la Ayuda para el imagePRESS Server.
3
Haga clic en [Aceptar].
Consulte "Cómo crear un perfil de salida personalizado" para obtener información sobre cómo utilizar el software de creación de perfiles para crear perfiles de salida.

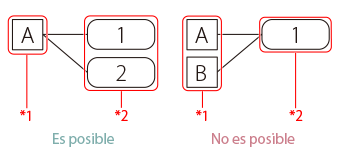

Ajustes de calibración y perfiles de salida
