> Problemas de salida de papel > Cómo corregir la desalineación de imágenes
4U14-011

Cómo corregir la desalineación de imágenes

Si los problemas siguientes ocurren a menudo, el equipo puede tener problemas de alineación. Compruebe los siguientes procedimientos.
Las marcas de registro en una de las caras de una hoja impresa no coinciden con las de la otra cara.
Los índices de pestaña (*) de las páginas impresas no están alineados.
La imagen no se imprime dentro de las marcas de registro.
NOTA
Puede que no sea capaz de corregir una desalineación que sea menor de 1,0 mm (1/25").

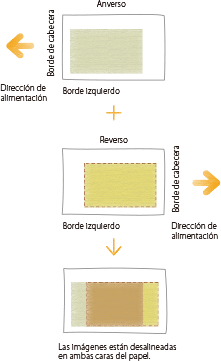

El equipo decide la posición de inicio de la impresión basándose en el borde de cabecera del papel. Después de que se imprima el anverso del papel, el papel se invertirá y se imprimirá el reverso desde el borde de salida. Debido a esto, la posición donde se inicia la impresión puede ser ligeramente diferente en las caras opuestas del papel.

Eliminar las causas básicas de desalineación

Encuentre las respuestas a sus preguntas sobre la forma de resolver sus problemas.

¿Está el equipo o el papel colocado en un entorno de alta humedad?

El papel tiende a expandirse cuando absorbe humedad de un entorno muy húmedo. Si sucede esto, es posible que las imágenes se impriman en posición incorrecta. Por ejemplo, la imagen puede imprimirse en la esquina inferior izquierda, en lugar de en el centro como se esperaba. O bien, las imágenes impresas en el anverso y el reverso del papel pueden estar desalineadas.
La imagen es impresa cerca del borde del papel debido a que el papel es más grande que el tamaño del papel establecido.
Remedio
Mantenga el equipo y el papel en una sala con temperatura y humedad constantes. Si la temperatura y la humedad son inestables, es posible que el papel se expanda o se contraiga, resultando en desalineación de las imágenes impresas.
Para la temperatura y la humedad adecuadas, consulte las Directrices de instalación y condiciones ambientales de funcionamiento o la Guía de manejo del papel.
Antes de cargar papel, coloque el paquete de papel cerca del equipo para que pueda aclimatarse completamente a la temperatura y la humedad.
Quite el envoltorio del papel inmediatamente antes de cargar el papel en el equipo.

¿Está el papel correctamente cortado?

Si el papel no es uniforme en tamaño y forma, los márgenes alrededor de la imagen pueden ser diferentes en cada página. Si el papel no es de corte cuadrado, las imágenes pueden quedar torcidas cuando se imprimen.
La imagen es impresa cerca del borde del papel debido a que el tamaño del papel no se ajustó previamente.
La imagen impresa está torcida debido a que los bordes del papel no son cuadrados.
Remedio
Utilice un lote de papel que se haya cortado correctamente.
Si corta el papel por sí mismo, mida y confirme que sea del tamaño correcto.

¿Cargó el papel en la posición correcta?

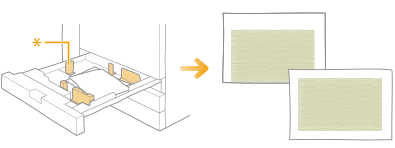

Si coloca la guía de papel en posición incorrecta o no alinea los bordes del papel antes de cargarlo, las imágenes impresas pueden estar desalineadas en cada página.
* Guía de papel
La posición en la cual se imprime la imagen está desalineada porque la guía de papel está en la posición incorrecta.
Remedio
Alinee los bordes del papel y vuelva a cargarlo.
Asegúrese de que la guía de papel está colocada en la posición correcta.

¿Guardó correctamente el tipo de papel?

Si carga una marca de papel distinta, diferente de la que ha usado antes, es necesario cambiar las opciones para el papel en el equipo. Si inicia la impresión sin cambiar las opciones, el equipo aplica las anteriores al nuevo tipo de papel, lo que provoca la desalineación de las imágenes en cada página.
Remedio
Pulse  → [Preferencias] → [Opciones de papel] → [Opciones de papel] → seleccione la marca del papel que ha cargado.
 "Configuración" > "Preferencias" > "Opciones de papel" > "Guardar el tamaño y el tipo de papel para el origen del papel" en la Guía de usuario

¿Ha calentado el equipo lo suficiente como para obtener resultados de impresión adecuados?

Si inicia la impresión antes de que el equipo se caliente lo suficiente, por ejemplo, justo después de haberlo encendido, las imágenes impresas pueden estar desalineadas.
Remedio
Antes de iniciar un trabajo de impresión, caliente el equipo mediante la impresión de 10 a 30 copias de una página de prueba.

Cambio de la configuración del equipo de acuerdo con las características del papel

Si utiliza el escáner

Si las imágenes del anverso y el reverso están desalineadas entre sí y desea ajustarlas con facilidad, puede ajustar su alineación leyendo las imágenes de prueba con la hoja de guía.

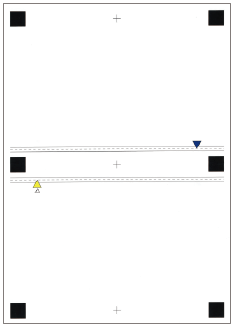

Hoja de guía
Página de prueba
(Lado delantero)
(Lado trasero)
Antes del ajuste con la hoja de guía
1
Pulse  → [Preferencias] → [Opciones de papel] → [Opciones de gestión de tipos de papel] → Seleccione el tipo de papel que desea editar de la lista → pulse [Detalles/Editar] → [Cambiar] para <Ajustar posición de imagen>.
2
Pulse [Usar escáner].
Para imprimir la hoja de guía
3
Introduzca el número de páginas de prueba que desee crear → pulse [Siguiente].
NOTA
Cuanto mayor sea el número de páginas de prueba impresas, más preciso será el ajuste.
Si se especifica la impresión de varias páginas de prueba, asegúrese de que todas las páginas de prueba se escaneen en el orden en el que se imprimen. Si se cambia el orden o el proceso de escaneado no se realiza en sucesión, es posible que el ajuste no se realice correctamente.
Para obtener un resultado de corrección de gran precisión fácilmente, establezca el número de páginas de prueba que se imprimirán en uno, complete el ajuste y, después, ajuste [Anverso] y [Reverso] de <Alin. borde cabec. (e)>. Estas configuraciones y ajustes le permiten obtener un resultado de corrección similar al que se obtiene escaneando varias páginas de prueba.
Pulse [No usar escáner] para alinear la posición de las superficies delantera y trasera de la imagen de usuario y, además, ajustar la posición de la imagen.
4
Seleccione el origen de papel que contiene el tipo de papel que se desea ajustar → pulse [Iniciar impresión].
Se imprime la página de prueba.
5

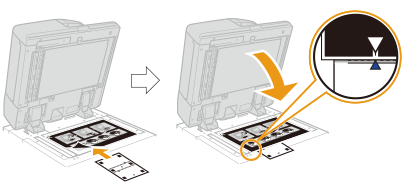

Coloque la hoja de guía en el cristal de exposición con las flechas de la hoja y del cristal de exposición alineadas.
6
Alinee la marca de la página de prueba para la primera operación de escaneado con la marca de la hoja de guía.
7
Cierre el alimentador → pulse [Iniciar lectura].
NOTA
Abra y cierre con cuidado el alimentador. Asegúrese de que la hoja de guía permanece alineada cuando cierre el alimentador.
8
Dé la vuelta a la página de prueba y alinee la marca  de la página de prueba para la segunda operación de escaneado con la marca de la hoja de guía → pulse [Iniciar lectura].
9
Coloque la página de prueba al revés y alinee la marca  de la página de prueba para la tercera operación de escaneado con la marca de la hoja de guía → pulse [Iniciar lectura].
10
Dé la vuelta a la página de prueba y alinee la marca  de la página de prueba para la cuarta operación de escaneado con la marca de la hoja de guía → pulse [Iniciar lectura].
11
Se ha completado el ajuste.
Si ha especificado la impresión de varias páginas de prueba, repita los pasos 6 a 10 para todas las páginas de prueba impresas. En ese caso, el ajuste se completa cuando se han escaneado todas las páginas de prueba.
Asegúrese de que se escaneen todas las páginas de prueba en el orden en el que se imprimen.

Si no utiliza el escáner

Si no desea utilizar el escáner, cambie los ajustes de manera que satisfagan las características del papel.
NOTA
No se pueden cambiar las opciones para un tipo "estándar" de papel que se indica con el icono de papel sin lápiz () en la pantalla. En este caso, duplique un tipo "estándar" de papel para hacer un tipo "personalizado" de papel que se indica con el icono de papel y lápiz (), y cambie las opciones para el mismo. Después de especificar las opciones para el tipo de papel personalizado que haya realizado, pulse  → [Preferencias] → [Opciones de papel] → [Opciones de papel], y cambie un tipo de papel para el origen de papel a tal papel.
Guardar el valor medido de papel
Si desea imprimir la imagen dentro de un área especificada, deberá guardar con antelación el tamaño de papel correcto. Mida el tamaño de papel y guarde el valor.
Pulse  → [Preferencias] → [Opciones de papel] → [Opciones de gestión de tipos de papel] → seleccione la marca del papel en el cual la imagen está desalineada → pulse [Detalles/Editar] → [Cambiar] para <Tamaño> → [Tamaño personaliz.] → introduzca el valor medido.
 "Gestión de tipos de papel" > "Cambiar el tamaño" en la Guía de usuario
Ajustar la posición de la imagen
Puede ajustar la posición en la cual se imprime realmente la imagen.
1
Pulse  → [Preferencias] → [Opciones de papel] → [Opciones de gestión de tipos de papel] → seleccione la marca del papel en el que la imagen está desalineada → pulse [Detalles/Editar] → [Cambiar] para <Ajustar posición de imagen>.
2

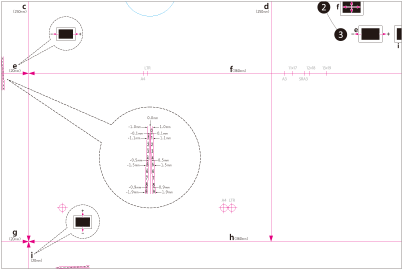

Imprima una página de prueba.
3

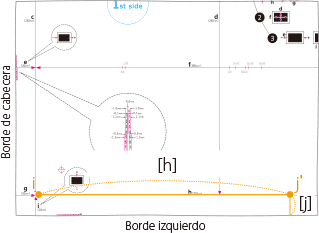

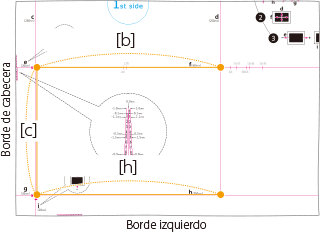

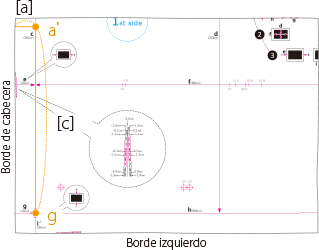

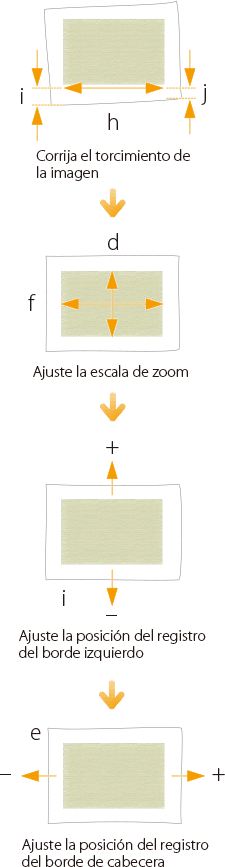

Ajuste la posición de la imagen en la secuencia mostrada a continuación.
4
Imprima otra página de prueba y manténgala a la luz para ver si las  (señales del registro) están en la misma posición en ambas caras del papel.
5
Si las  (marcas de registro) no están alineadas, ajuste de nuevo la posición de la imagen en la secuencia mostrada a continuación.
NOTA
Imprima unas diez copias de la página de prueba, y después mida la última página que se imprimió. Esto se hace para mejorar la precisión, ya que la posición de las imágenes que se imprimen primero es inconsistente. Si la humedad es alta, imprima unas 30 copias de la página de prueba y mida la página final.
Si está ajustando la posición de la imagen en papel estucado o papel grueso que tenga más de 250 g/m2 (92.5 lb Cover), imprima tres a cinco páginas de prueba y utilice el valor promedio. Esto se hace debido a que la posición de la imagen en el papel grueso o estucado es inconsistente.
Utilice las marcas para cada tamaño de papel cuando compruebe la desalineación de las imágenes. Por ejemplo, si la página de prueba es A3, utilice la marca de registro  para comprobar si hay desalineación.
Si cambia el valor en [Aj. tensión transf. secund.], asegúrese de ajustar la escala de zoom de la imagen.
 "Gestión de tipos de papel" > "Ajustar la posición de la imagen" en la Guía de usuario

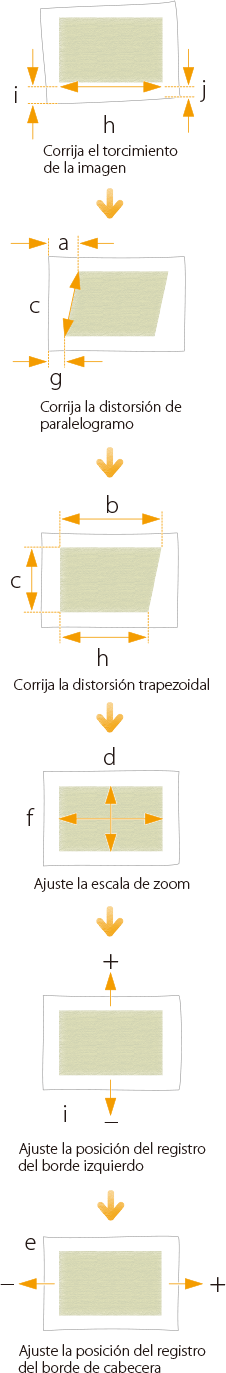

Corrección de alimentación torcida y de la distorsión de paralelogramo/trapezoidal en una página de prueba pequeña

Cambiar las opciones de impresión en el controlador de la impresora

Si todavía tiene problemas de desalineación después de seguir los procedimientos de los pasos 1 y 2, puede ajustar la posición de la imagen cambiando las opciones del trabajo de impresión en el controlador de impresora. El procedimiento siguiente es para imagePRESS Server.

Impresión de una página en una o ambas caras del papel

Por ejemplo, si los resultados de la impresión son diferentes de lo que se esperaba, como se muestra a continuación, utilice el procedimiento siguiente para cambiar las opciones. Estas opciones pueden cambiarse para cada trabajo.
Lo que deseaba imprimir
Delantero
Trasero
Lo que realmente se imprimió
Delantero
Trasero
1
Haga doble clic en el trabajo en Command WorkStation en el imagePRESS Server.
Se muestra [Propiedades del trabajo].
2

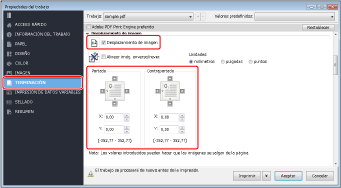

Haga clic en la ficha [TERMINACIÓN] → seleccione [Desplazamiento de imagen] e introduzca el valor en milímetros (pulgadas) para mover la imagen horizontalmente (dirección X) y verticalmente (dirección Y).
En este caso, introduzca el valor para cada dirección como se muestra a continuación.
[Portada] X: 1,00 mm, Y: 2,00 mm [Contraportada] X: 2,00 mm, Y: 3,00 mm
3
Haga clic en [imprimir].
El equipo iniciará la impresión. Compruebe la página impresa y confirme que se haya resuelto el problema de desalineación, y después inicie la impresión.

Impresión de varias páginas en una o ambas caras del papel

Por ejemplo, si los resultados de la impresión son diferentes de lo que se esperaba, como se muestra a continuación, utilice el procedimiento siguiente para cambiar las opciones. Estas opciones pueden cambiarse para cada trabajo.
Lo que deseaba imprimir
Delantero
Trasero
Lo que realmente se imprimió
Delantero
Trasero
1
Haga doble clic en el trabajo en Command WorkStation en el imagePRESS Server.
Se muestra [Propiedades del trabajo].
2

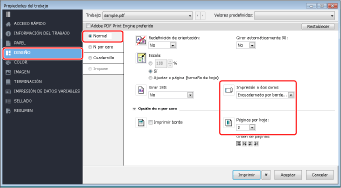

Haga clic en la ficha [DISEÑO] → seleccione [Normal] → <Encuadernado por borde> para [Impresión a dos caras] y <2> para [Páginas por hoja].
NOTA
Si selecciona [Cuadernillo], no [Normal], no podrá seleccionar [Desplazamiento de imagen] en el paso 3. Si desea hacer un cuadernillo, es necesario imprimir el trabajo y después graparlo en cuadernillo por separado.
3
Haga clic en la ficha [TERMINACIÓN] → seleccione [Desplazamiento de imagen] e introduzca el valor en milímetros (pulgadas) para mover la imagen horizontalmente (dirección X) y verticalmente (dirección Y).
En este caso, introduzca el valor para cada dirección como se muestra a continuación.
[Portada] X: 1,00 mm, Y: 2,00 mm [Contraportada] X: 2,00 mm, Y: 3,00 mm
4
Haga clic en [imprimir].
El equipo iniciará la impresión. Compruebe la página impresa y confirme que se haya resuelto el problema de desalineación, y después grape en cuadernillo por separado si quiere hacer un cuadernillo.
NOTA

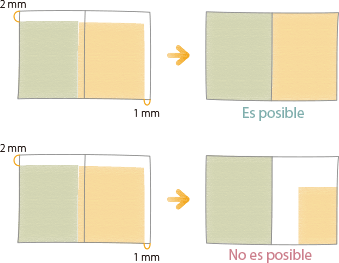

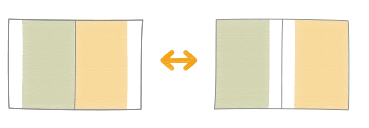

No es posible mover la imagen en cada página una vez finalizada la imposición de las imágenes. Las imágenes dispuestas en las dos páginas se mueven juntas como una sola imagen.
Si selecciona [Cuadernillo] en el paso 2, podrá mover la imagen hacia el borde delantero o el margen de encuadernación de la página, como se muestra en la ilustración siguiente. Para más información consulte lo siguiente.
