> Ennen kuin aloitat tulostuksen > Kuinka kalibroidaan imagePRESS Server
531H-003

Kuinka kalibroidaan imagePRESS Server

Sinun on kalibroitava imagePRESS Server käyttämäsi paperityypin mukaan.
Käytä suositeltua paperia imagePRESS Server -palvelimelle oletusarvoisesti tallennetun kalibrointiasetuksen säätämiseen.
Lisää uusi kalibrointiasetus kullekin käyttämällesi paperityypille, paitsi suositellulle paperille.
Tässä kuvataan, miten tulostusprofiilia käytetään tulostuksessa käytettävän paperityypin kalibrointiasetuksen kanssa.

Kalibrointi imagePRESS Server -palvelimella

HUOMAUTUS
Tässä osiossa kerrotaan, kuinka "Canon Océ Top Colour -paperi (81,4 g/m2)" kalibroidaan manuaalisen spektrofotometrin avulla (X-Rite i1 Pro 2). Spektrofotometri on kytkettävä laitteeseen, johon on asennettu X-Rite i1 Pro 2. Huomaa, että näiden toimintojen suorittaminen korvaa kaikki tallennetut kalibrointiarvot.
Sinun on ehkä hankittava spektrofotometri erikseen imagePRESS Server -palvelimesta. Ota yhteys paikalliseen valtuutettuun Canon-jälleenmyyjään.
1
Valitse [Server] → [Calibrate] kohdassa Command WorkStation.
2
Valitse kukin kohde seuraavasti ja napsauta [Continue].
[Calibrate for]
Valitse kalibroinnissa käytettävä paperi. (Valitse "Tavallinen (52–220 g/m2)" täältä.)
[Paper source]
Valitse paperikasetti, johon olet lisännyt paperia. (Valitse paperikasetti, jonne on lisätty "Canon Océ Top Colour -paperi (81,4 g/m2)" -paperia täältä.)
[Measurement method]
Valitse kalibrointimenetelmä. (Valitse "X-Rite i1 Pro 2" täältä.)
Kalibrointisivu tulostetaan.
3
Aseta spektrofotometri, X-Rite i1 Pro 2, pidikkeeseen ja napsauta [Continue].
Jos haluat käyttää toista spektrofotometriä, katso "Manuaalisen spektrofotometrin ja kalibrointisivun vaihtaminen."
4
Aseta spektrofotometrin anturi kalibrointisivulle.
Aseta useita paperiarkkeja, jotka ovat samat kuin kalibroinnissa käytettävä paperi, niin, että kalibrointipinnan väri tai kuvio (kuten pöytä) ei näy, ja aseta kalibrointipaperi yläreunaan.
Kohdista spektrofotometrin anturi kuvan punaisen kehyksen osoittamaan valkoiseen alueeseen.
Jos haluat käyttää toista kalibrointisivua, katso "Manuaalisen spektrofotometrin ja kalibrointisivun vaihtaminen."
5
Pidä spektrofotometrin painiketta painettuna ja skannaa liuska A.
Pidä spektrofotometrin painiketta painettuna, kunnes näkyviin tulee "Scanning strip A". Pidä painiketta painettuna ja skannaa liuska A siirtämällä spektrofotometriä ylhäältä alas.
Vapauta painike skannauksen päätyttyä.
6
Skannaa liuskat B–F samalla tavalla.
7
Kun "Measurements completed successfully." tulee näkyviin, napsauta [Continue].
8
Tarkista skannauksen tulos ja napsauta sitten [Apply & Close].
Kun napsautat [View Measurements], näkyviin tulee kaavio skannaustuloksista. Tarkista, että skannaustuloksen käyrä ei poikkea merkittävästi vakiokäyrästä.
9
Kalibroi tarvittaessa seuraavat paperit samalla tavalla.
Kaikille Euroopan ja Aasian-Tyynenmeren alueille
Canon Océ Top Colour -paperi (250 g/m2)
Canon Océ Top Colour -paperi (300 g/m2)
OK Top Coat Plus (127,9 g/m2)
Futura Gloss Cover (271 g/m2)
Amerikan alueelle
Mohawk Options Navajo Smooth Brilliant White (90 lb kansi (243 g/m2))
Hammermill Color Copy Digital Cover (100 lb kansi (271 g/m2))
OK Top Coat Plus (34 lb kirjepaperi (127,9 g/m2))
Futura Gloss Cover (100 lb kansi (271 g/m2))

Tulostuksen paperityypit

Valitse vaiheessa 2 jokin seuraavista paperityypeistä kohdassa [Calibrate for].
Kaikille Euroopan ja Aasian-Tyynenmeren alueille
Canon Océ Top Colour -paperi (100 g/m2): Tavallinen (52–220 g/m2)
Canon Océ Top Colour -paperi (250 g/m2): Paksu (221–256 g/m2)
Canon Océ Top Colour -paperi (300 g/m2): Heavy Thick (257–350 g/m2)
OK Top Coat Plus (127,9 g/m2): Pääll. (106–180 g/m2)
Futura Gloss Cover (271 g/m2): Heavy Coated (181–350 g/m2)
Amerikan alueelle
Hammermill Color Copy Digital (28 lb kirjepaperi (105 g/m2)): Tavallinen (52–220 g/m2)
Mohawk Options Navajo Smooth Brilliant White (90 lb kansi (243 g/m2)): Paksu (221–256 g/m2)
Hammermill Color Copy Digital Cover (100 lb kansi (271 g/m2)): Heavy Thick (257–350 g/m2)
OK Top Coat Plus (34 lb kirjepaperi (127,9 g/m2)): Pääll. (106–180 g/m2)
Futura Gloss Cover (100 lb kansi (271 g/m2)): Heavy Coated (181–350 g/m2)
HUOMAUTUS
Paperien nimet voidaan muuttaa ilman ennakkoilmoitusta. Lisätietoja saat paikalliselta valtuutetulta Canon-jälleenmyyjältä.

Käyttämäsi paperityypin kalibrointi

Tässä osiossa kerrotaan, kuinka voit kalibroida käyttämäsi paperityypin manuaalisella spektrofotometrillä (X-Rite i1 Pro 2). Spektrofotometri on kytkettävä laitteeseen, johon on asennettu Command WorkStation. Voit tulostaa tarkemmin linkittämällä paperityypin kalibrointiasetuksen käytettävän tulostusprofiilin kanssa.
1
Valitse [Server] → [Device Center] kohdassa Command WorkStation.
Laitekeskuksen näyttö tulee näkyviin.
2
Napsauta [Tools] → [Manage].
3
Valitse [Create New].
4
Valitse paperityyppi, joka on lähinnä käyttämääsi paperia, ja napsauta [OK].
Jos sopivaa paperityyppiä ei ole, valitse [Server default].
5
Syötä tarvittavat tiedot ja valitse [Continue].
Kalibrointiasetukset on helpompi löytää, jos syötät kalibroitavan paperin erityisominaisuudet, kuten kiiltoarvon, peruspainon ja paperityypin lisäksi.
Muuta nimeksi mikä tahansa nimi kohdassa "Name". (Esimerkki: Paperi A)
Valitse [Properties], kun haluat avata [MEDIA]-välilehden. Tarkista asetukset kohdassa [Paper source], "Media type", ja "Output paper size"niin näet, onko ne tarkoitettu paperille, jolle kalibrointipaperi on tulostettu.
6
Valitse kukin kohde seuraavasti ja napsauta [Continue].
[Paper source]
Valitse paperikasetti, johon on lisätty tulostukseen käytettävää paperia.
[Measurement method]
Valitse kalibrointimenetelmä. (Valitse "X-Rite i1 Pro 2" täältä.)
Kalibrointisivu tulostetaan.
7
Aseta spektrofotometri, X-Rite i1 Pro 2, pidikkeeseen ja napsauta [Continue].
Jos haluat käyttää toista spektrofotometriä, katso "Manuaalisen spektrofotometrin ja kalibrointisivun vaihtaminen."
8
Aseta spektrofotometrin anturi kalibrointisivulle.
Aseta useita paperiarkkeja, jotka ovat samat kuin kalibroinnissa käytettävä paperi, niin, että kalibrointipinnan väri tai kuvio (kuten pöytä) ei näy, ja aseta kalibrointipaperi yläreunaan.
Kohdista spektrofotometrin anturi kuvan punaisen kehyksen osoittamaan valkoiseen alueeseen.
Jos haluat käyttää toista kalibrointisivua, katso "Manuaalisen spektrofotometrin ja kalibrointisivun vaihtaminen."
9
Pidä spektrofotometrin painiketta painettuna ja skannaa liuska A.
Pidä spektrofotometrin painiketta painettuna, kunnes näkyviin tulee "Scanning strip A". Pidä painiketta painettuna ja skannaa liuska A siirtämällä spektrofotometriä ylhäältä alas.
Vapauta painike skannauksen päätyttyä.
10
Skannaa liuskat B–F samalla tavalla.
11
Kun "Measurements completed successfully." tulee näkyviin, napsauta [Continue].
12
Yhdistä kalibrointiasetus tulostusprofiiliin ja napsauta [OK].

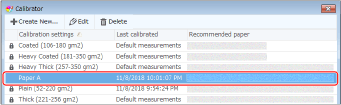

Luetteloon lisätään tulostettavan paperin kalibrointiasetus.
13

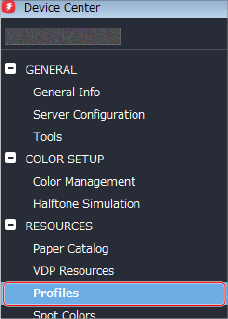

Napsauta laitekeskuksen näytössä [Profiles].
14

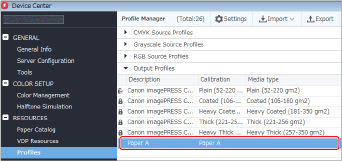

Näytä profiililuettelo valitsemalla [Output Profiles].
Vaiheessa 5 määrittämäsi kalibrointiasetuksen mukainen tulostusprofiili näkyy luettelossa tulostettavan paperin tulostusprofiilina.
15
Napsauta käytettävän paperin tulostusprofiilia hiiren oikeanpuoleisella painikkeella ja valitse [Settings].
16
Valitse tai syötä kohteet alla olevan kuvan mukaisesti ja napsauta [OK].
[Profile Description]
Syötä yksinkertainen kuvaus, joka erottaa tämän profiilin muista profiileista.
[Media Type]
Jos haluat käyttää tätä tulostusprofiilia aina, kun käytetään tietyntyyppistä paperia, valitse kyseinen paperityyppi.
[Calibration]
Valitse vaiheissa 1–12 luomasi kalibrointiasetus paperille, jolle haluat tulostaa.

Kun olet tallentanut kalibrointiasetuksen tulostusprofiiliin

Tulostusprofiilien määrittäminen työlle

Voit määrittää tulostusprofiilit kullekin työlle kohdassa imagePRESS Server. Jos haluat käyttää väliaikaisesti mielivaltaista profiilia, noudata seuraavia ohjeita.
1
Kaksoisnapsauta työtä kohdassa Command WorkStation.
[Job Properties] tulee näkyviin.
2
Valitse [COLOR]-välilehti, valitse mikä tahansa tulostusprofiili kohdassa [Output Profile] ja napsauta sitten [OK].

Tulostusprofiilin käyttäminen paperiluettelossa

1
Valitse [Paper Catalog] → [Add New] laitekeskuksen näytössä.
2
Tallenna tulostettava paperin määritteet kohdassa imagePRESS Server.
Määritä paperin nimi, tyyppi ja koko.
Valitse vaiheessa 16 määrittämäsi tulostusprofiili kohdassa [Front Color Profile].
HUOMAUTUS
Jos paperin etu- ja takapinnat ovat erilaiset, voit valita [Back Color Profile] ja [Front Color Profile] erikseen.
Lisätietoja asetuskohteista on käyttöoppaassa tai imagePRESS Server -ohjeessa.
3
Valitse [OK].
Lisätietoja profiilin luontiohjelmiston käyttämisestä tulostusprofiilien luomisessa on kohdassa "Mukautetun tulostusprofiilin luominen".

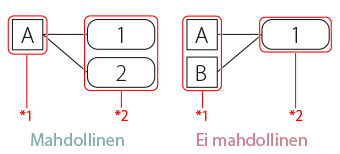

Kalibrointiasetukset ja tulostusprofiilit
