HurimagePRESS Server kalibreras

Du behöver utföra kalibreringar av imagePRESS Server och i enlighet med typen av papper som du använder.
Använd det rekommenderade pappret för att justera kalibreringsinställningen som registrerats som standard i imagePRESS Server.
Lägg till en ny kalibreringsinställning för varje typ av papper som du använder, förutom för det rekommenderade pappret.
Detta beskriver proceduren för användning av en utmatningsprofil med kalibreringsinställningen för typen av papper du skriver ut med.

Kalibrering avimagePRESS Server

OBS!
I det här avsnittet förklaras hur man kalibrerar för "Canon Océ Top Colour Paper (81,4 g/m2)” genom att använda en manuell spektrofotometer (X-Rite i1 Pro 2). Du behöver ansluta spektrofotometern till en maskin där X-Rite i1 Pro 2 har installerats. Observera att dessa åtgärder skriver över eventuella kalibreringsvärden som du har registrerat.
Du kan behöva köpa spektrofotometern och imagePRESS Server var för sig. Kontakta en auktoriserad Canon-återförsäljare.
1
Klicka på [Server] → [Calibrate] i Command WorkStation.
2
Välj varje objekt enligt följande och klicka på [Continue].
[Calibrate for]
Välj pappret som du använder för kalibreringen. (Välj ”Normalt (52 till 220 g/m2)” här.)
[Paper source]
Välj den papperslåda där du fyllde på papper. (Välj papperslådan där "Canon Océ Top Colour Paper (81,4 g/m2)” är påfyllt här.)
[Measurement method]
Välj kalibreringsmetod. (Välj ”X-Rite i1 Pro 2” här.)
En kalibreringssida skrivs ut.
3
Placera spektrofotometern, X-Rite i1 Pro 2, på hållaren och klicka på [Continue].
Om du vill använda en annan spektrofotometer, se "Hur den manuella spektrofotometern för användning och kalibreringssidan ändras."
4
Placera spektrofotometerns sensor på kalibreringssidan.
Placera flera pappersark som är likadana som pappret för kalibreringen så att färgen eller mönstret på ytan där kalibreringen görs (t.ex. ett skrivbord) inte syns, och placera kalibreringspappret ovanpå.
Fokusera spektrofotometerns sensor på det vita området som indikeras av den röda ramen på bilden.
Om du vill använda en annan kalibreringssida, se "Hur den manuella spektrofotometern för användning och kalibreringssidan ändras."
5
Håll in spektrofotometerknappen och scanna remsa A.
Håll in spektrofotometerknappen tills du ser "Scanning strip A”. Fortsätt hålla in knappen och flytta spektrofotometern uppifrån och nedåt för att scanna remsa A.
Släpp knappen när du är klar med scanningen.
6
Scanna remsorna B till F på samma sätt.
7
När ”Measurements completed successfully.” visas klickar du på [Continue].
8
Kontrollera scanningsresultatet och klicka sedan på [Apply & Close].
När du klickar på [View Measurements] visas en graf med scanningsresultatet. Kontrollera att kurvan i scanningsresultatet inte avviker påtagligt från standardkurvan.
9
Kalibrera vid behov följande papper på samma sätt.
För Europa och Asien-Stillahavsområdet
Canon Océ Top Colour Paper (250 g/m2)
Canon Océ Top Colour Paper (300 g/m2)
OK Top Coat Plus (127,9 g/m2)
Futura Gloss Cover (271 g/m2)
För Amerika
Mohawk Options Navajo Smooth Brilliant White (90 lb omslag (243 g/m2))
Hammermill Color Copy Digital Cover (100 lb omslag (271 g/m2))
OK Top Coat Plus (34 lb arkiv (127,9 g/m2))
Futura Gloss Cover (100 lb omslag (271 g/m2))

Typer av papper för utskrift

I steg 2 väljer du en av följande typer av papper för [Calibrate for].
För Europa och Asien-Stillahavsområdet
Canon Océ Top Colour Paper (100 g/m2): Normalt (52 till 220 g/m2)
Canon Océ Top Colour Paper (250 g/m2): Tjockt (221 till 256 g/m2)
Canon Océ Top Colour Paper (300 g/m2): Heavy Thick (257 till 350 g/m2)
OK Top Coat Plus (127,9 g/m2): Bestruket (106 till 180 g/m2)
Futura Gloss Cover (271 g/m2): Heavy Coated (181 till 350 g/m2)
För Amerika
Hammermill Color Copy Digital (28 lb arkiv (105 g/m2)): Normalt (52 till 220 g/m2)
Mohawk Options Navajo Smooth Brilliant White (90 lb omslag (243 g/m2)): Tjockt (221 till 256 g/m2)
Hammermill Color Copy Digital Cover (100 lb omslag (271 g/m2)): Heavy Thick (257 till 350 g/m2)
OK Top Coat Plus (34 lb arkiv (127,9 g/m2)): Bestruket (106 till 180 g/m2)
Futura Gloss Cover (100 lb omslag (271 g/m2)): Heavy Coated (181 till 350 g/m2)
OBS!
Pappersnamnen kan komma att ändras utan meddelande. För mer information, kontakta en auktoriserad Canon-återförsäljare.

Kalibrering av typen av papper som du använder

I detta avsnitt förklaras hur man kalibrerar typen av papper som ska användas med hjälp av en manuell spektrofotometer (X-Rite i1 Pro 2). Du behöver ansluta spektrofotometern till en maskin där Command WorkStation har installerats. Du kan skriva ut med högre precision genom att länka kalibreringsinställningen för typen av papper med utmatningsprofilen som används.
1
Klicka på [Server] → [Device Center] i Command WorkStation.
Enhetens mittskärm visas.
2
Klicka på [Tools] → [Manage].
3

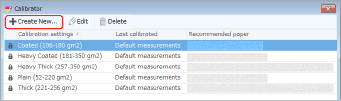

Klicka på [Create New].
4
Välj den papperstyp som mest liknar det papper du ska använda och klicka på [OK].
Om det inte finns någon lämplig papperstyp väljer du [Server default].
5
Ange den information som krävs och klicka på [Continue].
Det är enklare att hitta kalibreringsinställningarna om du anger specifika egenskaper för det papper som du kalibrerar, t.ex. glättningsvärde, utöver basvikt och papperstyp.
Ändra namnet till valfritt namn i "Name”. (Exempel: Papper A)
Klicka på [Properties] för att öppna fliken [MEDIA]. Ändra inställningarna i [Paper source], "Media type” och "Output paper size" för att se om de är avsedda för pappret som kalibreringspappret skrivs ut med.
6
Välj varje objekt enligt följande och klicka på [Continue].
[Paper source]
Välj papperslådan med det papper som du vill skriva ut med.
[Measurement method]
Välj kalibreringsmetod. (Välj ”X-Rite i1 Pro 2” här.)
En kalibreringssida skrivs ut.
7
Placera spektrofotometern, X-Rite i1 Pro 2, på hållaren och klicka på [Continue].
Om du vill använda en annan spektrofotometer, se "Hur den manuella spektrofotometern för användning och kalibreringssidan ändras."
8
Placera spektrofotometerns sensor på kalibreringssidan.
Placera flera pappersark som är likadana som pappret för kalibreringen så att färgen eller mönstret på ytan där kalibreringen görs (t.ex. ett skrivbord) inte syns, och placera kalibreringspappret ovanpå.
Fokusera spektrofotometerns sensor på det vita området som indikeras av den röda ramen på bilden.
Om du vill använda en annan kalibreringssida, se "Hur den manuella spektrofotometern för användning och kalibreringssidan ändras."
9
Håll in spektrofotometerknappen och scanna remsa A.
Håll in spektrofotometerknappen tills du ser "Scanning strip A”. Fortsätt hålla in knappen och flytta spektrofotometern uppifrån och nedåt för att scanna remsa A.
Släpp knappen när du är klar med scanningen.
10
Scanna remsorna B till F på samma sätt.
11
När ”Measurements completed successfully.” visas klickar du på [Continue].
12
Länka kalibreringsinställningen med utmatningsprofilen och klicka på [OK].

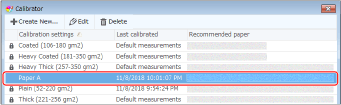

Kalibreringsinställningen för pappret du vill skriva ut har lagts till i listan.
13

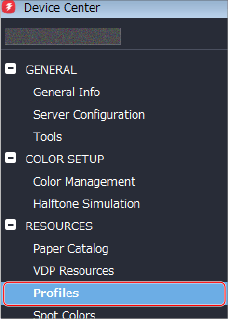

Klicka på [Profiles] på enhetens mittskärm.
14

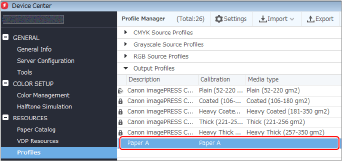

Tryck på [Output Profiles] för att visa en lista över profiler.
En utmatningsprofil med samma namn som kalibreringsinställningen du ställde in i steg 5 visas i listan som utmatningsprofil för pappret du vill skriva ut på.
15
Högerklicka på utmatningsprofilen för pappret du använder och klicka på [Settings].
16
Välj eller ange objekten som visas nedan och klicka på [OK].
[Profile Description]
Ange en enkel beskrivning för att särskilja denna profil från andra profiler.
[Media Type]
Om du vill att den här utmatningsprofilen ska tillämpas när en viss typ av papper används väljer du den typen av papper.
[Calibration]
Välj kalibreringsinställningen som du skapade i stegen 1 till 12 för pappret som du vill skriva ut på.

Efter att du har registrerat kalibreringsinställningen i utmatningsprofilen

Ställa in utmatningsprofiler för ett jobb

Du kan ställa in utmatningsprofiler för varje jobb i imagePRESS Server. Följ proceduren nedan för att använda en godtycklig profil tillfälligt.
1
Dubbelklicka på jobbet i Command WorkStation.
[Job Properties] visas.
2
Välj fliken [COLOR], välj valfri utmatningsprofil i [Output Profile] och klicka sedan på [OK].

Tillämpa en utmatningsprofil på papperskatalogen

1
Klicka på [Paper Catalog] → [Add New] på enhetens mittskärm.
2
Registrera attributen för pappret som du vill skriva ut på i imagePRESS Server.
Ställ in namn, typ och storlek på pappret.
Välj den utmatningsprofil du ställde in i steg 16 i [Front Color Profile].
OBS!
Om papprets främre och bakre yta är annorlunda kan du välja [Back Color Profile] och [Front Color Profile] separat.
Mer information om inställningarna finns i användarhandboken eller hjälpavsnittet för imagePRESS Server.
3
Klicka på [OK].
"Hur en anpassad utmatningsprofil skapas" finns information om hur man använder profilskaparprogram för att skapa utmatningsprofiler.

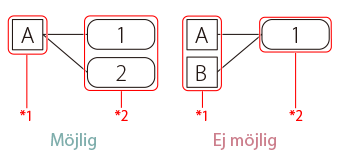

Kalibreringsinställningar och utmatningsprofiler
