> Než začnete tisknout > Postup kalibrace stroje imagePRESS Server
67RL-003

Postup kalibrace stroje imagePRESS Server

Je nutné provést kalibraci na stroji imagePRESS Server a podle typu papíru, který používáte.
Kalibrace na stroji imagePRESS Server
Pomocí doporučeného papíru upravte nastavení kalibrace uložená ve stroji imagePRESS Server jako výchozí.
Kalibrace typu papíru, který používáte
Přidejte nové nastavení kalibrace pro každý typ papíru, který používáte, kromě doporučeného papíru.
Po uložení nastavení kalibrace do výstupního profilu
Zde je popsán postup používání výstupního profilu spolu s nastavením kalibrace pro typ papíru, který používáte při tisku.

Kalibrace na stroji imagePRESS Server

POZNÁMKA
X-Rite i1 Pro 2 nebo X-Rite i1 Pro 3 můžete použít jako ruční spektrofotometr.
V této části je vysvětlen způsob kalibrace pro papír „Canon Top Colour Zero FSC (100 g/m2)“ pomocí ručního spektrofotometru (X-Rite i1 Pro 2). Ke stroji, na kterém je nainstalována jednotka Command WorkStation, je třeba připojit spektrofotometr. Upozorňujeme, že tento postup přepíše jakékoliv hodnoty kalibrace, které jste uložili.
Spektrofotometr bude možná nutné zakoupit samostatně (nemusí být součástí stroje imagePRESS Server). Obraťte se na místního autorizovaného zástupce Canon.
1
Klikněte na [Server] → [Calibrate] v aplikaci Command WorkStation.
2
Následujícím způsobem vyberte jednotlivé položky a klikněte na [Continue].
[Calibrate for]
Vyberte papír, který se použije pro kalibraci. (Zde vyberte [Běžný (52 až 350 g/m2)].)
[Paper source]
Vyberte zásuvku, do které jste vložili papír. (Zde vyberte zásuvku, do které je vložen papír „Canon Top Colour Zero FSC (100 g/m2)“.)
[Measurement method]
Vyberte metodu kalibrace. (Zde zvolte [X-Rite i1 Pro 2].)
Vytiskne se stránka kalibrace.
3
Umístěte spektrofotometr X-Rite i1 Pro 2 na základnu a klikněte na [Continue].
Chcete-li použít jiný spektrofotometr, see "Postup změny ručního spektrofotometru pro použití a stránky kalibrace."
4
Umístěte snímač spektrofotometru na stránku kalibrace.
Aby neprosvítala barva a vzor povrchu, na němž se provádí kalibrace (např. stůl), umístěte pod papír pro kalibraci několik listů papírů o stejné velikosti, jakou má papír pro kalibraci.
Zaměřte snímač spektrofotometru na bílou oblast označenou v obrazu červeným rámem.
Chcete-li použít jinou stránku kalibrace, see "Postup změny ručního spektrofotometru pro použití a stránky kalibrace."
5
Podržte tlačítko spektrofotometru a poté naskenujte proužek A.
Tlačítko spektrofotometru držte, dokud se nezobrazí zpráva [Scanning strip A]. Se stisknutým tlačítkem pohybujte spektrofotometrem seshora dolů a naskenujte proužek A.
Po dokončení skenování tlačítko uvolněte.
6
Stejným způsobem naskenujte proužky B až F.
7
Až se zobrazí zpráva [Measurements completed successfully.], klikněte na [Continue].
8
Zkontrolujte výsledek skenování a klikněte na [Apply & Close].
Po kliknutí na [View Measurements] se zobrazí schéma s naskenovanými výsledky. Zkontrolujte, zda se křivka v naskenovaných výsledcích zásadně neliší od standardní křivky.
9
V případě potřeby proveďte stejným způsobem kalibraci pro další typy papíru.

Typy papíru pro tisk

V kroku 2 vyberte následující typy papíru pro [Calibrate for].
Evropa, Asie a Tichomoří
Canon Top Colour Zero FSC (100 g/m2): Běžný (52 až 350 g/m2)
Canon OK Top Coated + (128 g/m2): Potažený (106 až 350 g/m2)
Severní a Jižní Amerika
Hammermill Color Copy Digital (28 lb vazba (105 g/m2)) Běžný (52 až 350 g/m2)
Canon OK Top Coated + (34 lb přebal (128 g/m2)) Potažený (106 až 350 g/m2)
POZNÁMKA
Názvy papírů se mohou měnit bez předchozího upozornění. Další informace získáte u místního autorizovaného zástupce Canon.

Kalibrace typu papíru, který používáte

V této části je vysvětlen postup kalibrace typu papíru, který budete používat, pomocí ručního spektrofotometru (X-Rite i1 Pro 2). Ke stroji, na kterém je nainstalována jednotka Command WorkStation, je třeba připojit spektrofotometr. Propojením nastavení kalibrace pro typ papíru s výstupním profilem pro používání dosáhnete přesnějšího tisku.
1
Klikněte na [Server] → [Device Center] v aplikaci Command WorkStation.
Zobrazí se centrální obrazovka zařízení.
2
Klikněte na [Tools] → [Manage].
3

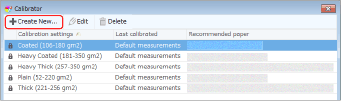

Klikněte na [Create New].
4
Vyberte typ papíru nejpodobnější typu, který budete používat, a klikněte na [OK].
Pokud k dispozici není vhodný typ, zvolte [Server default].
5
Zadejte požadované informace a klikněte na [Continue].
Nastavení kalibrace vyhledáte snáze, pokud kromě základní hmotnosti a typu zadáte i konkrétní charakteristiky papíru, který kalibrujete, např. hodnotu lesku.
V části [Name] zadejte libovolný název. (Příklad: Papír A)
Kliknutím na [Properties] otevřete kartu [MEDIA]. Zkontrolujte nastavení v části [Paper source], [Media type] a [Output paper size] a zjistěte, zda jsou určena pro papír, který se bude používat pro kalibraci.
6
Následujícím způsobem vyberte jednotlivé položky a klikněte na [Continue].
[Paper source]
Vyberte zásuvku, ve které je vložen papír, který chcete tisknout.
[Measurement method]
Vyberte metodu kalibrace. (Zde zvolte [X-Rite i1 Pro 2].)
Vytiskne se stránka kalibrace.
7
Umístěte spektrofotometr X-Rite i1 Pro 2 na základnu a klikněte na [Continue].
Chcete-li použít jiný spektrofotometr, see "Postup změny ručního spektrofotometru pro použití a stránky kalibrace."
8
Umístěte snímač spektrofotometru na stránku kalibrace.
Aby neprosvítala barva a vzor povrchu, na němž se provádí kalibrace (např. stůl), umístěte pod papír pro kalibraci několik listů papírů o stejné velikosti, jakou má papír pro kalibraci.
Zaměřte snímač spektrofotometru na bílou oblast označenou v obrazu červeným rámem.
Chcete-li použít jinou stránku kalibrace, see "Postup změny ručního spektrofotometru pro použití a stránky kalibrace."
9
Podržte tlačítko spektrofotometru a poté naskenujte proužek A.
Tlačítko spektrofotometru držte, dokud se nezobrazí zpráva [Scanning strip A]. Se stisknutým tlačítkem pohybujte spektrofotometrem seshora dolů a naskenujte proužek A.
Po dokončení skenování tlačítko uvolněte.
10
Stejným způsobem naskenujte proužky B až F.
11
Až se zobrazí zpráva [Measurements completed successfully.], klikněte na [Continue].
12
Propojte nastavení kalibrace s výstupním profilem a klikněte na [OK].
Nastavení kalibrace pro papír, který chcete tisknout, se přidá do seznamu.
13

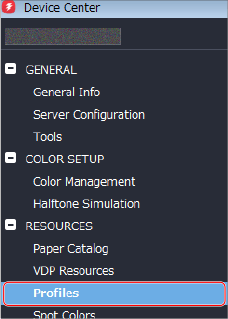

Na centrální obrazovce zařízení klikněte na [Profiles].
14

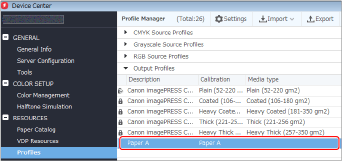

Kliknutím na [Output Profiles] zobrazíte seznam profilů.
Výstupní profil se stejným názvem jako nastavení kalibrace z kroku 5 se zobrazí v seznamu jako výstupní profil pro papír, na který chcete tisknout.
15
Klikněte na výstupní profil pro papír, který používáte, pravým tlačítkem a poté klikněte na [Settings].
16
Vyberte nebo zadejte položky tak, jak je zobrazeno níže, a klikněte na [OK].
[Profile Description]
Zadejte jednoduchý popis, který tento profil odliší od ostatních profilů.
[Media Type]
Chcete-li, aby se tento profil aplikoval vždy při použití určitého typu papíru, zvolte daný typ papíru.
[Calibration]
Vyberte nastavení kalibrace vytvořené v krocích 1 až 12 pro papír, na který chcete tisknout.

Po uložení nastavení kalibrace do výstupního profilu

Nastavení výstupních profilů pro úlohu
Použití výstupního profilu na katalog papírů

Nastavení výstupních profilů pro úlohu

Výstupní profily můžete přiřadit jednotlivým úlohám ve stroji imagePRESS Server. Níže uvedený postup vám umožní dočasně používat libovolný profil.
1
Poklikejte na úlohu v nástroji Command WorkStation.
Zobrazí se karta [Job Properties].
2
Vyberte kartu [COLOR] v části [Output Profile] zvolte libovolný výstupní profil a klikněte na [OK].

Použití výstupního profilu na katalog papírů

1
Na centrální obrazovce zařízení klikněte na [Paper Catalog] → [Add New].
2
Do stroje imagePRESS Server uložte vlastnosti papíru, na který chcete tisknout.
Zadejte název, typ a velikost papíru.
Vyberte výstupní profil nastavený v kroku 16 v [Front Color Profile].
POZNÁMKA
Pokud se liší přední a zadní povrch papíru, můžete možnost [Back Color Profile] a [Front Color Profile] vybrat samostatně.
Podrobné informace o položkách nastavení naleznete v uživatelské příručce nebo v nápovědě ke stroji imagePRESS Server.
3
Klikněte na [OK].
Další informace o používání softwaru pro vytváření profilů k vytváření výstupních profilů najdete v části "Postup vytvoření vlastního výstupního profilu".
