Обмен факсами с аппаратами без функции факса (удаленные факсы)
В этом разделе описаны параметры, требуемые для отправки и приема удаленных факсов, а также показано, как отправлять и принимать удаленные факсы.
Удаленные факсы — это функция, предназначенная для обмена факсами и IP-факсами. В этом случае устройство imageRUNNER ADVANCE с факсимильной платой выполняет функции аппарата-сервера в сети, после чего происходит обмен факсами и IP-факсами с клиентскими аппаратами. Факсимильная плата на клиентских аппаратах не требуется.
ВАЖНО
Аппарат клиента должен быть оснащен дополнительным модулем Модуль удаленного факса.
Для отправки и приема IP-факсов с использованием удаленных факсов аппарат-сервер должен поддерживать функцию IP-факсов.
В зависимости от среды подключения аппарата-сервера, IP-факсы принимаются и отправляются через интранет или шлюз VoIP.

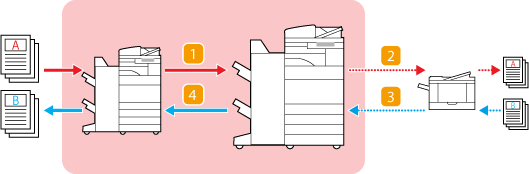

Процедура отправки
Клиентский аппарат, подключенный к аппарату-серверу по сети, отправляет факс или IP-факс на аппарат-сервер (устройство imageRUNNER ADVANCE с установленной факсимильной платой).
Факс или IP-факс, доставленный с клиентского аппарата, отправляется с аппарата-сервера.Процедура приема
Клиентский аппарат принимает факс или IP-факс.
Аппарат-сервер переадресовывает полученный факс или IP-факс на клиентский аппарат.Перемещение факсимильных документов и IP-факсов после настройки параметров удаленных факсов
ПРИМЕЧАНИЕ
Сначала убедитесь, что выполнены следующие условия:
на клиентском аппарате включен модуль Модуль удаленного факса;
аппарат-сервер и клиентский аппарат настроены в сети;
если IP-факсы будут отправляться в качестве удаленных факсов, IP-факсы можно использовать на аппарате-сервере;
установлено дополнительное оборудование, необходимое для использования IP-факсов на аппарате-сервере, а также оборудование для среды подключения;
настроены параметры, требуемые для использования IP-факсов на аппарате-сервере.
Вид экранов зависит от модели и установленного дополнительного оборудования.
Подготовка к отправке удаленных факсов
Укажите соответствующие параметры для аппарата-сервера и клиентского аппарата.
Аппарат-сервер
Клиентский аппарат
Включение параметров выделенного порта
1
Войдите в систему в качестве администратора с помощью панели управления аппаратом. Вход в систему в качестве администратора
2
На экране <Главный> нажмите
(Параметры/регистрация).
(Параметры/регистрация).3
Нажмите кнопки <Предпочтения>
<Сеть> <Параметры выделенного порта>.
<Сеть> <Параметры выделенного порта>.4
Нажмите <Вкл.> <OK>.
<OK>.5
Нажмите кнопку <Закрыть>.
Когда отобразится экран подтверждения измененных параметров, нажмите <Да>.
Настройка устройства для использования в качестве аппарата-сервера удаленных факсов
1
Войдите в систему в качестве администратора с помощью панели управления аппаратом. Вход в систему в качестве администратора
2
На экране <Главный> нажмите (Параметры/регистрация).
(Параметры/регистрация).3
Нажмите <Параметры функции> <Отправить> <Параметры факса>.
<Отправить> <Параметры факса>.4
Нажмите <Параметры дистанц. факса> <Использование дистанционного факса>.
<Использование дистанционного факса>.5
Нажмите <Вкл.> <OK>.
<OK>.6
Нажмите кнопку <Закрыть>.
Когда отобразится экран подтверждения измененных параметров, нажмите <Да>.
Этот аппарат перезагрузится для применения параметров.
Настройка IP-адреса аппарата-сервера
1
Войдите в систему в качестве администратора с помощью панели управления аппаратом. Вход в систему в качестве администратора
2
На экране <Главный> нажмите (Параметры/регистрация).
(Параметры/регистрация).3
Нажмите <Параметры функции> <Отправить> <Параметры факса>.
<Отправить> <Параметры факса>.4
Нажмите <Парам.дист.передачи по факсу> <Адрес сервера удаленного факса>.
<Адрес сервера удаленного факса>.5
Введите имя хоста или IP-адрес аппарата-сервера и нажмите кнопку <OK>.
6
Нажмите кнопку <Закрыть>.
Подготовка к отправке IP-факсов
Настройте приведенные ниже параметры на клиентском аппарате. Этот шаг можно пропустить, если IP-факсы не будут использоваться.
Настройка устройства на использование IP-факсов с удаленными факсами
1
Войдите в систему в качестве администратора с помощью панели управления аппаратом. Вход в систему в качестве администратора
2
На экране <Главный> нажмите (Параметры/регистрация).
(Параметры/регистрация).3
Нажмите <Параметры функции> <Отправить> <Параметры факса>.
<Отправить> <Параметры факса>.4
Нажмите кнопку <Парам.дист.передачи по факсу>.
5
Нажмите <Использовать IP-факс>, а затем — <Вкл.>.
6
Нажмите кнопки <OK> <Закрыть>.
<Закрыть>.Настройка параметров режима связи для IP-факса
Настройте режим связи, используемый на клиентском аппарате, чтобы он соответствовал режиму, который применяется на аппарате-сервере. Здесь можно выбрать режим связи, для которого задано значение <Вкл.>, при регистрации аппарата или отправке данных новому адресату.
1
Войдите в систему в качестве администратора с помощью панели управления аппаратом. Вход в систему в качестве администратора
2
На экране <Главный> нажмите (Параметры/регистрация).
(Параметры/регистрация).3
Нажмите <Параметры функции> <Отправить> <Параметры факса>.
<Отправить> <Параметры факса>.4
Нажмите кнопку <Парам.дист.передачи по факсу>.
5

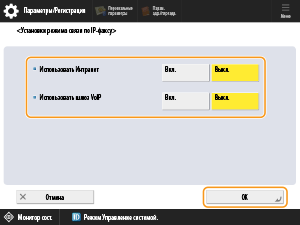

Нажмите кнопку <Параметры режима связи по IP-факсу>.
6
Задайте значение <Вкл.> в соответствии с режимом связи, используемым на аппарате-сервере, а затем нажмите кнопку <OK>.
ПРИМЕЧАНИЕ
Если задать параметр, отличный от используемого на аппарате-сервере режима связи, возникнет ошибка связи. Узнайте у администратора сети, какой режим связи используется на аппарате-сервере.
7
Нажмите кнопку <Закрыть>.
Включение регистрации адресов URI в качестве адресатов
Этот параметр необходим, если при отправке IP-факсов в качестве адресатов будут указаны адреса URI. Установите для данного параметра значение <Вкл.>, чтобы зарегистрировать адреса URI.
1
Войдите в систему в качестве администратора с помощью панели управления аппаратом. Вход в систему в качестве администратора
2
На экране <Главный> нажмите (Параметры/регистрация).
(Параметры/регистрация).3
Нажмите <Задать адресата> <При регистрации нов. адресата факса использ. URI>.
<При регистрации нов. адресата факса использ. URI>.4
Нажмите <Вкл.> <OK>.
<OK>.5
Нажмите кнопку <Закрыть>.
Подготовка к приему удаленных факсов
Укажите соответствующие параметры для аппарата-сервера и клиентского аппарата.
Аппарат-сервер
Необходимо заранее настроить следующие параметры:
параметры отправки для интернет- и интранет-факсов;
параметры, используемые для переадресации интернет- и интранет-факсов на клиентские аппараты (параметры регистрации адресатов и переадресации).
Клиентский аппарат
ПРИМЕЧАНИЕ
Чтобы настроить параметры переадресации, адресата необходимо зарегистрировать в адресной книге.
Требуется настроить параметры приема интернет- и интранет-факсов.
Параметры приема для интернет- и интранет-факсов
1
Войдите в систему в качестве администратора с помощью панели управления аппаратом. Вход в систему в качестве администратора
2
На экране <Главный> нажмите (Параметры/регистрация).
(Параметры/регистрация).3

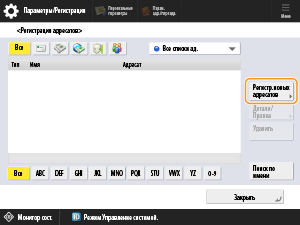

Нажмите кнопки <Задать адресата> <Регистрация адресатов> <Регистр.новых адресатов>.
<Регистрация адресатов> <Регистр.новых адресатов>.
4

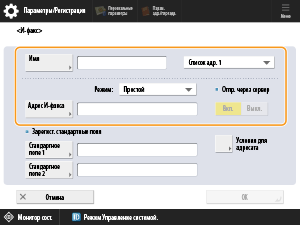

Нажмите кнопку <И-факс>.
5
Укажите приведенные ниже параметры и нажмите кнопку <OK>.
В поле <Имя> введите любое имя для клиентского аппарата.
В поле <Адрес И-факса> введите адрес интернет- или интранет-факса для клиентского аппарата.
6
Нажмите кнопку <Закрыть>.
Регистрация адреса И-факса для клиентского аппарата будет завершена.
7
Нажмите (Параметры/регистрация) <Параметры функции> <Прием/Переадресация> <Общие параметры>.
(Параметры/регистрация) <Параметры функции> <Прием/Переадресация> <Общие параметры>.8
Нажмите <Параметры переадресации> <Зарегистрировать>.
<Зарегистрировать>.9

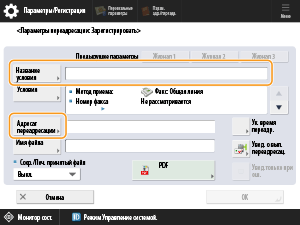

Введите <Название условия> и нажмите <Переадресовано>.
10
Нажмите кнопку <Адресная книга>.
11
Выберите адрес И-факса для клиентского аппарата, зарегистрированный в шагах 1–5, и нажмите <OK> <OK>.
<OK>.Настройка параметров переадресации будет завершена. Факсы и IP-факсы, принимаемые аппаратом-сервером, будут переадресовываться на клиентский аппарат.
12
Выбрав зарегистрированные параметры переадресации, нажмите <Действ./Недейств.>, чтобы установить для условия переадресации значение <Вкл.>.
13
Нажмите кнопку <Закрыть>.
Отправка удаленных факсов
В этом разделе описано, как ввести новый номер факса и отправить факс при передаче факсов или IP-факсов через сервер удаленных факсов.
1
Установите оригинал в устройство подачи или на стекло экспонирования.
2
На экране <Главный> нажмите <Факс>.
3
С помощью цифровых клавиш введите номер факса и нажмите кнопку <OK>.
4
Нажмите
(Пуск).
(Пуск).Если отобразится экран <Формат оригин.>, выберите формат оригинала и нажмите кнопку <OK>.
Чтобы прекратить сканирование, нажмите <Отмена> или
(Стоп) <Да>.
(Стоп) <Да>.5
Нажмите кнопку <Начать отправку>.
Факсимильное сообщение отправлено.
