9AK2-011
De instellingen op het apparaat wijzigen volgens de papiereigenschappen
Wijzig de instellingen op het apparaat volgens de papiereigenschappen. Bekijk de onderstaande procedures.
Automatische aanpassing
U kunt de beeldpositie op elk moment tijdens het afdrukproces voor de aangepaste papiersoort periodiek aanpassen.
BELANGRIJK
Gebruik deze functie niet met papier waarop al logo's of patronen zijn afgedrukt (voorbedrukt papier) of als het papier vuil is.
Deze instelling is alleen beschikbaar als de sensoreenheid is aangesloten.
OPMERKING
Tijdens het afdrukken van een opdracht met een groot aantal pagina's kunt u de verschillen in beeldpositie die tijdens de opdracht optreden, bijstellen. Als de sensoreenheid is aangesloten
1
Druk op
→ [Voorkeuren] → [Papierinstellingen] → [Instellingen Beheer type papier] → Selecteer de papiersoort die u wilt bewerken in de lijst → druk op [Details/Bewerken] → [Wijzig.] voor <Aanpassen beeldpositie>.
→ [Voorkeuren] → [Papierinstellingen] → [Instellingen Beheer type papier] → Selecteer de papiersoort die u wilt bewerken in de lijst → druk op [Details/Bewerken] → [Wijzig.] voor <Aanpassen beeldpositie>.2
Druk op [Automatisch aanpassen].
3
Selecteer het aantal testpagina's dat u wilt afdrukken en druk vervolgens op [Volgende].
OPMERKING
Als u prioriteit aan nauwkeurigheid wilt geven, raden we u aan het aantal testpagina's in te stellen op 10.
4
Selecteer de locatie van het papier dat u wilt aanpassen en druk vervolgens op [Start aanpassen].
De testpagina's worden afgedrukt en het venster van stap 1 verschijnt opnieuw op het scherm nadat de aanpassingsprocedure is voltooid.
Als u de scanner gebruikt
Als de afbeeldingen op de voor- en achterzijde niet ten opzichte van elkaar zijn uitgelijnd, kunt u de uitlijning van de afbeeldingen aanpassen door de testpagina's te scannen met het geleidevel.
Reinig de glasplaat en de onderzijde van de aanvoer.
'Onderhoud' > 'Regelmatig reinigen' > 'De glasplaat reinigen' in de GebruikershandleidingDruk voordat u aanpassingen doorvoert het geleidevel (A3 of 11" x 17") onder de volgende omstandigheden af. Nauwkeurige aanpassing is wellicht niet mogelijk als het geleidevel niet juist is afgedrukt.
Selecteer hetzelfde formaat als het geleidevel.
Gebruik papier met een gewicht van meer dan 200 g/m2 (74 lb Cover).
Stel het zoompercentage in op 100%.
Wij raden u aan de testpagina af te drukken op het aanbevolen papier. Het is mogelijk dat de aanpassing niet correct wordt uitgevoerd op het papier met de stevigheid van het oppervlak (zoals structuurpapier, enz.).
Als de positie van de afbeelding niet correct kan worden aangepast met [Scanner gebruiken] past u de positie van de afbeelding aan met [Scanner niet gebruiken].
Voor deze instelling is de (optionele) Duplex Color Image Reader Unit-P vereist.
Bij gebruik van een invoerlade
1
Druk op → [Voorkeuren] → [Papierinstellingen] → [Instellingen Beheer type papier] → Selecteer de papiersoort die u wilt bewerken in de lijst → druk op [Details/Bewerken] → [Wijzig.] voor <Aanpassen beeldpositie>.
→ [Voorkeuren] → [Papierinstellingen] → [Instellingen Beheer type papier] → Selecteer de papiersoort die u wilt bewerken in de lijst → druk op [Details/Bewerken] → [Wijzig.] voor <Aanpassen beeldpositie>.2
Druk op [Scanner gebruiken].
3
Selecteer [Aanvoer] in <Aanpassen beeldpositie: Instellingen Proefpagina>, stel het aantal exemplaren van de proefpagina in en druk op [Volgende].
4
Selecteer de papierbron met het papiertype dat u wilt aanpassen en klik op [Start afdrukken].
⇒De proefpagina wordt uitgevoerd.
OPMERKING
Hoe hoger het aantal uit te voeren proefpagina's, des te nauwkeuriger de aanpassing.
Als u meerdere uit te voeren proefpagina's opgeeft, zorg er dan voor dat alle proefpagina's worden gescand in de volgorde waarin ze worden uitgevoerd. Als de volgorde is gewijzigd of het scannen is mislukt, wordt de aanpassing wellicht niet juist uitgevoerd.
5
Plaats de proefpagina in de invoer en druk op [Start scannen].
6
Aanpassen is gereed.
OPMERKING
Als u de beeldpositie nog nauwkeuriger moet aanpassen nadat u de proefpagina hebt gebruikt, selecteert u [Scanner niet gebruiken] → [Aanpassen beeldpositie] en maakt u de noodzakelijke aanpassingen voor de individuele items voor de aanpassingen.
Bij gebruik van de glasplaat
Geleidevel
Testpagina
(Voorzijde)
(Achterzijde)
1
Druk op → [Voorkeuren] → [Papierinstellingen] → [Instellingen Beheer type papier] → Selecteer de papiersoort die u wilt bewerken in de lijst → druk op [Details/Bewerken] → [Wijzig.] voor <Aanpassen beeldpositie>.
→ [Voorkeuren] → [Papierinstellingen] → [Instellingen Beheer type papier] → Selecteer de papiersoort die u wilt bewerken in de lijst → druk op [Details/Bewerken] → [Wijzig.] voor <Aanpassen beeldpositie>.2
Druk op [Scanner gebruiken].
Het geleideblad afdrukken
1
Selecteer [Glasplaat] in <Aanpassen beeldpositie: Instellingen Proefpagina> en druk op [Afdrukken] in [Output-geleidevel].
2
Selecteer de papierbron waar het papier dat u gebruikt is geplaatst → druk op [Start afdrukken].
Het geleidevel wordt afgedrukt.
3
Voer het aantal testpagina's in dat u wilt afdrukken → druk op [Volgende].
OPMERKING
Hoe hoger het aantal uit te voeren proefpagina's, des te nauwkeuriger de aanpassing.
Als u meerdere uit te voeren proefpagina's opgeeft, zorg er dan voor dat alle proefpagina's worden gescand in de volgorde waarin ze worden uitgevoerd. Als de volgorde is gewijzigd of het scannen is mislukt, wordt de aanpassing wellicht niet juist uitgevoerd.
Voor een zeer nauwkeurig uitvoerresultaat kunt u de uitvoertestpagina's 10 minuten laten staan voordat u begint met scannen, zodat ze volledig kunnen acclimatiseren aan de omstandigheden. Testpagina's op gemakkelijk rekbaar papier kunnen uitzetten of krimpen als ze onmiddellijk na de uitvoer worden gescand, wat het scanresultaat kan beïnvloeden.
Om gemakkelijk een zeer nauwkeurig correctieresultaat te verkrijgen, stelt u het aantal testpagina's in op één, voltooit u de aanpassing en past u [Voorzijde] en [Achterz.] van <Uitlijning voorrand (e)> aan. Met deze instellingen en aanpassingen kunt u een correctieresultaat verkrijgen dat vergelijkbaar is met het resultaat van het scannen van meerdere testpagina's.
Druk op [Scanner niet gebruiken] om de positie van de voor- en achterkant van de gebruikersafbeelding uit te lijnen om de positie van het beeld aan te passen.
4
Selecteer de papierbron van het papiertype dat u wilt aanpassen → druk op [Start afdrukken].
De proefpagina wordt afgedrukt.
5

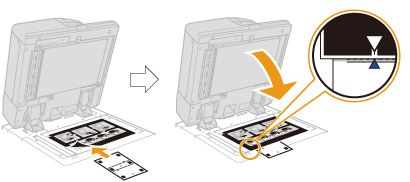

Leg het geleidevel op de glasplaat en lijn de pijlen op het vel uit met de pijlen op de glasplaat.
6

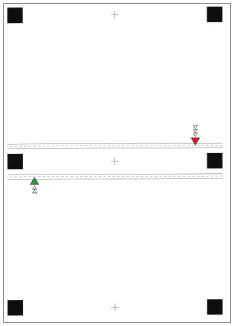

Lijn de markering
op de testpagina uit voor de eerste scanbewerking met de markering op het geleidevel.
op de testpagina uit voor de eerste scanbewerking met de markering op het geleidevel.
7
Sluit de aanvoer → druk op [Start scannen].
OPMERKING
Open en sluit de aanvoer rustig. Zorg ervoor dat het geleidevel uitgelijnd blijft liggen als u de aanvoer sluit.
8

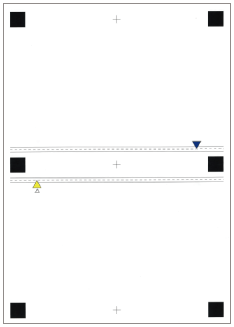

Draai de testpagina op zijn kop en lijn de markering
op de testpagina uit voor de tweede scanbewerking met de markering op het geleidevel → druk op [Start scannen].
op de testpagina uit voor de tweede scanbewerking met de markering op het geleidevel → druk op [Start scannen].9
Draai de testpagina om en lijn de markering
op de testpagina uit voor de derde scanbewerking met de markering op het geleidevel → druk op [Start scannen].
op de testpagina uit voor de derde scanbewerking met de markering op het geleidevel → druk op [Start scannen].10
Draai de testpagina op zijn kop en lijn de markering
op de testpagina uit voor de vierde scanbewerking met de markering op het geleidevel → druk op [Start scannen].
op de testpagina uit voor de vierde scanbewerking met de markering op het geleidevel → druk op [Start scannen].11
Aanpassen is gereed.
Als u meerdere uit te voeren proefpagina's hebt opgegeven, herhaalt u stappen 6 tot en met 10 voor alle uitgevoerde proefpagina's. In dit geval is de aanpassing voltooid wanneer alle testpagina's zijn gescand.
Zorg ervoor dat de testpagina's worden gescand in de volgorde waarin ze worden uitgevoerd.
Zorg ervoor dat de testpagina's worden gescand in de volgorde waarin ze worden uitgevoerd.
OPMERKING
Als u de beeldpositie nog nauwkeuriger moet aanpassen nadat u de proefpagina hebt gebruikt, selecteert u [Scanner niet gebruiken] → [Aanpassen beeldpositie] en maakt u de noodzakelijke aanpassingen voor de individuele items voor de aanpassingen.
Als u de scanner niet gebruikt
Als u de scanner niet gebruikt, wijzigt u de instellingen om aan de papierkenmerken te voldoen.
OPMERKING
U kunt de instellingen voor een 'standaard' type papier (aangegeven met het papier-zonder-potloodpictogram (
)) niet wijzigen op het scherm. Kopieer in dit geval een 'standaard' type papier om een 'aangepast' type papier te maken (aangegeven met het papier-met-potloodpictogram (
)) en wijzig de instellingen. Nadat u de instellingen voor het aangepaste type papier hebt opgegeven, drukt u op → [Voorkeuren] → [Papierinstellingen] → [Papierinstellingen] en wijzigt u het type papier voor de papierbron in datzelfde type papier.
)) niet wijzigen op het scherm. Kopieer in dit geval een 'standaard' type papier om een 'aangepast' type papier te maken (aangegeven met het papier-met-potloodpictogram ()) en wijzig de instellingen. Nadat u de instellingen voor het aangepaste type papier hebt opgegeven, drukt u op → [Voorkeuren] → [Papierinstellingen] → [Papierinstellingen] en wijzigt u het type papier voor de papierbron in datzelfde type papier.De gemeten waarde van het papier registreren
Als u de afbeelding binnen een bepaald gebied wilt afdrukken, moet u vooraf het juiste papierformaat registreren. Meet het papierformaat en registreer de waarde.
Druk op → [Voorkeuren] → [Papierinstellingen] → [Instellingen Beheer type papier] → selecteer het merk papier waarin het beeld verkeerd is uitgelijnd → druk op [Details/Bewerken] → [Wijzig.] for <Form.> → [Gebruikersformaat] → voer de gemeten waarde in.
→ [Voorkeuren] → [Papierinstellingen] → [Instellingen Beheer type papier] → selecteer het merk papier waarin het beeld verkeerd is uitgelijnd → druk op [Details/Bewerken] → [Wijzig.] for <Form.> → [Gebruikersformaat] → voer de gemeten waarde in. 'Instellingen beheer type papier' in de Gebruikershandleiding > zie 'Formaat' onder de subsectie 'Items die kunnen worden opgegeven'De positie van de afbeelding aanpassen
U kunt de positie aanpassen waarin de afbeelding daadwerkelijk wordt afgedrukt.
1
Druk op → [Voorkeuren] → [Papierinstellingen] → [Instellingen Beheer type papier] → selecteer het merk papier waarin het beeld verkeerd is uitgelijnd → druk op [Details/Bewerken] → [Wijzig.] voor <Aanpassen beeldpositie> → [Scanner niet gebruiken].
→ [Voorkeuren] → [Papierinstellingen] → [Instellingen Beheer type papier] → selecteer het merk papier waarin het beeld verkeerd is uitgelijnd → druk op [Details/Bewerken] → [Wijzig.] voor <Aanpassen beeldpositie> → [Scanner niet gebruiken].
2
Druk een testpagina af.
3

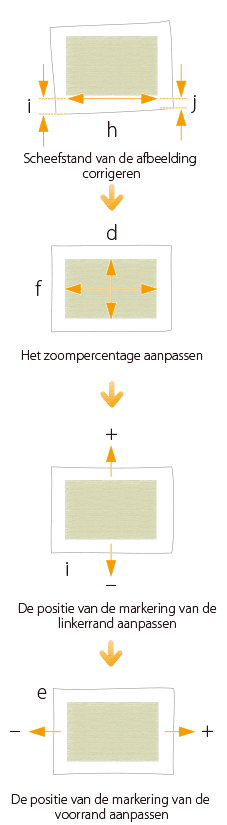

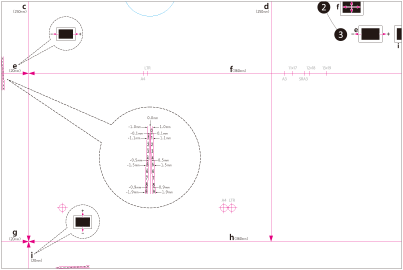

Pas de positie van het beeld aan in de onderstaande volgorde.
4
Druk nog een testpagina af en houd deze tegen het licht om te zien of de
(registertekens) zich aan beide zijden van het papier in dezelfde positie bevinden.
(registertekens) zich aan beide zijden van het papier in dezelfde positie bevinden.5
Als de (registertekens) niet zijn uitgelijnd, past u de positie van het beeld opnieuw aan in de onderstaande volgorde.
(registertekens) niet zijn uitgelijnd, past u de positie van het beeld opnieuw aan in de onderstaande volgorde.
OPMERKING
Druk ongeveer tien exemplaren van de testpagina af en meet vervolgens de laatste pagina die wordt afgedrukt. Dit wordt gedaan om de nauwkeurigheid te verbeteren, omdat de positie van de afbeeldingen die als eerste worden afgedrukt inconsistent is. Als de luchtvochtigheid hoog is, drukt u ongeveer 30 exemplaren van de testpagina af en meet u de laatste pagina.
Als u de positie van de afbeelding op gecoat papier of dik papier van meer dan 250 g/m2 (92,5 lb Cover) aanpast, drukt u drie tot vijf testpagina's af en gebruikt u de gemiddelde waarde. Dit wordt gedaan omdat de positie van de afbeelding op dik of gecoat papier inconsistent is.
Gebruik de markeringen voor elk papierformaat bij het controleren op onjuiste uitlijning van afbeeldingen. Als de testpagina bijvoorbeeld A3 is, gebruikt u het
-registervinkje om te controleren op uitlijnfouten.
-registervinkje om te controleren op uitlijnfouten.Als u de waarde wijzigt in [Sec. overdr.spanning aanpassen], moet u de zoomverhouding van het beeld aanpassen.

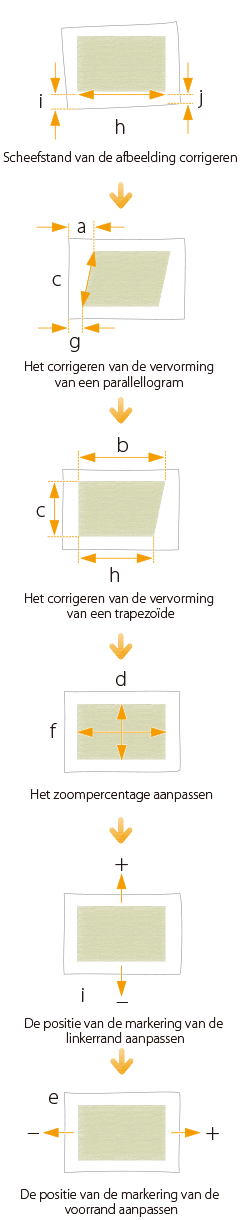

'Instellingen beheer type papier' > 'De beeldpositie aanpassen' in de GebruikershandleidingScheefstand en vervorming (parallellogram/trapezoïde) corrigeren op een kleine testpagina

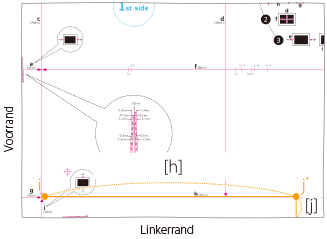

Scheefstandcorrectie
Als de testpagina zo klein is dat <j> niet op de pagina staat, voegt u een willekeurig teken <j'> toe op de rode lijn <h>. Voer vervolgens de afstand van <j'> tot de linkerrand van het papier in [j] in. Voer de afstand van <i> tot <j'> in [h] in.

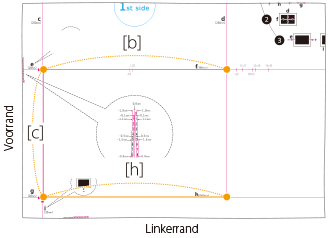

Correctie van vervorming (trapezoïde)
Als de testpagina zo klein is dat de afstanden b en h niet gemeten kunnen worden, voegt u <c'>, <b'> en <h'> toe zoals aangegeven in de afbeelding rechts. Voer deze afstanden respectievelijk in [C], [B] en [h] in.

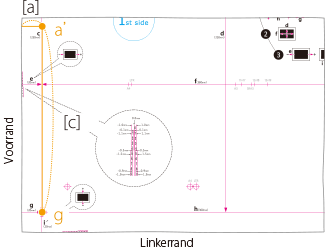

Correctie van vervorming (parallellogram)
Als de testpagina zo klein is dat <a> niet op de pagina staat, voegt u een willekeurig teken <a'> toe op de rode lijn <c>. Voer de afstand van <a'> tot de voorrand van het papier in [A] in. Voer de afstand van <g> tot <a'> in [C] in.
