9AK3-011
Zmiana ustawień w urządzeniu zgodnie z charakterystyką papieru
Zmień ustawienia w urządzeniu zgodnie z charakterystyką papieru. Sprawdź poniższe procedury.
Regulacja automatyczna
Można przeprowadzać okresową regulację położenia obrazu w dowolnym momencie procesu drukowania dla niestandardowego rodzaju papieru.
WAŻNE
Nie należy używać tej funkcji w przypadku papieru z nadrukowanym logo lub wzorem (uprzednio zadrukowany papier) lub gdy arkusze papieru są zabrudzone.
Ta funkcja jest dostępna tylko wtedy, gdy podłączona jest jednostka detekcji.
UWAGA
Podczas drukowania zadania obejmującego dużą liczbę stron można korygować różnice położenia obrazu występujące podczas wykonywania zadania. Kiedy podłączona jest jednostka detekcji
1
Naciśnij
→ [Właściwości] → [Ustawienia Papieru] → [Ustawienia Zarządzania Rodzajem Papieru] → wybierz z listy rodzaj papieru do edycji → naciśnij [Szczegóły/Edytuj] → naciśnij [Zmień] dla <Regulacja Położenia Obrazu>.
→ [Właściwości] → [Ustawienia Papieru] → [Ustawienia Zarządzania Rodzajem Papieru] → wybierz z listy rodzaj papieru do edycji → naciśnij [Szczegóły/Edytuj] → naciśnij [Zmień] dla <Regulacja Położenia Obrazu>.2
Naciśnij [Reguluj automatycznie].
3
Ustaw liczbę stron testowych, którą chcesz wydrukować, a następnie naciśnij [Dalej].
UWAGA
Jeśli priorytetem ma być dokładność, zalecamy ustawienie liczby stron testowych na 10.
4
Wybierz miejsce, w którym znajduje się papier, który chcesz poddać regulacji, a następnie naciśnij [Rozpocznij regulację].
Zostaną wydrukowane strony testowe, a okno pokazane w kroku 1 pojawi się ponownie na ekranie po zakończeniu procedury regulacji.
Przy użyciu skanera
Jeżeli obrazy na przedniej i tylnej stronie są przesunięte względem siebie, można je wyregulować w prosty sposób, skanując strony testowe i arkusz główny.
Szklaną płytę roboczą oraz dolną część podajnika należy wyczyścić.
„Konserwacja” > „Regularne czyszczenie” > „Czyszczenie szklanej płyty roboczej” w: Podręcznik użytkownikaPrzed rozpoczęciem regulacji, wydrukować arkusz główny (A3 lub 11" x 17") zgodnie z poniższymi warunkami. Precyzyjna regulacja może nie być możliwa, jeżeli arkusz nie zostanie prawidłowo wydrukowany.
Wybierz ten sam format co arkusz główny.
Użyj papieru o gramaturze powyżej 200 g/m2 (74 funty dla okładki).
Ustawić proporcję powiększania na 100%.
Zalecamy wydrukowanie stron testowych na zalecanym papierze. Regulacja może nie przebiegać poprawnie w przypadku papieru o nierównej powierzchni (np. papieru teksturowanego itp.).
Jeśli za pomocą opcji [Użyj skanera] nie da się prawidłowo wyregulować pozycji obrazu, należy przeprowadzić regulację przy użyciu opcji [Nie używać skanera].
Do przeprowadzenia tej regulacji wymagany jest moduł Duplex Color Image Reader Unit-P (opcja).
W przypadku korzystania z podajnika
1
Naciśnij → [Właściwości] → [Ustawienia Papieru] → [Ustawienia Zarządzania Rodzajem Papieru] → wybierz z listy rodzaj papieru do edycji → naciśnij [Szczegóły/Edytuj] → naciśnij [Zmień] dla <Regulacja Położenia Obrazu>.
→ [Właściwości] → [Ustawienia Papieru] → [Ustawienia Zarządzania Rodzajem Papieru] → wybierz z listy rodzaj papieru do edycji → naciśnij [Szczegóły/Edytuj] → naciśnij [Zmień] dla <Regulacja Położenia Obrazu>.2
Naciśnij [Użyj skanera].
3
Wybierz [Podajnik] w obszarze <Dostosuj pozycję obrazu: Ustawienia strony testowej>, ustaw liczbę kopii strony testowej, a następnie naciśnij [Dalej].
4
Wybierz źródło papieru, które zawiera rodzaj papieru do regulacji, a następnie kliknij przycisk [Rozpocznij Wydruk].
⇒Zostanie wydrukowana strona testowa.
UWAGA
Im większa liczba wydrukowanych stron testowych tym bardziej precyzyjna regulacja.
Jeżeli określasz wiele stron testowych upewnij się, że wszystkie zostaną zeskanowane w takiej samej kolejności, w jakiej były drukowane. Jeżeli kolejność zostanie zmieniona lub proces skanowania nie zostanie przeprowadzony odpowiednio, regulacje mogą nie być prawidłowe.
5
Umieść stronę testową w podajniku i naciśnij [Rozpo. skano.].
6
Regulacja zakończona.
UWAGA
Jeśli po wykonaniu regulacji za pomocą strony testowej konieczne jest przeprowadzenie bardziej precyzyjnej regulacji, należy wybrać opcję [Nie używać skanera] → [Regulacja Położenia Obrazu] i dostosować poszczególne ustawienia regulacji.
W przypadku korzystania ze szklanej płyty roboczej

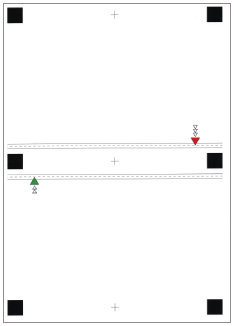

Arkusz główny

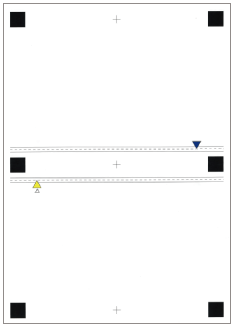

Strona testowa
(Przednia strona)
(Tylna strona)
1
Naciśnij → [Właściwości] → [Ustawienia Papieru] → [Ustawienia Zarządzania Rodzajem Papieru] → wybierz z listy rodzaj papieru do edycji → naciśnij [Szczegóły/Edytuj] → naciśnij [Zmień] dla <Regulacja Położenia Obrazu>.
→ [Właściwości] → [Ustawienia Papieru] → [Ustawienia Zarządzania Rodzajem Papieru] → wybierz z listy rodzaj papieru do edycji → naciśnij [Szczegóły/Edytuj] → naciśnij [Zmień] dla <Regulacja Położenia Obrazu>.2
Naciśnij [Użyj skanera].
Drukowanie arkusza głównego
1
Wybierz [Szklana płyta] w obszarze <Dostosuj pozycję obrazu: Ustawienia strony testowej> i naciśnij [Drukuj] w obszarze [Arkusz prowadnicy wyprowadzającej].
2
Wybierz źródło papieru, w którym znajduje się używany papier → naciśnij [Rozpocznij Wydruk].
Wydrukowany zostanie główny arkusz.
3
Wprowadź liczbę stron testowych, które mają zostać wykonane → naciśnij [Dalej].
UWAGA
Im większa liczba wydrukowanych stron testowych tym bardziej precyzyjna regulacja.
Jeżeli określasz wiele stron testowych upewnij się, że wszystkie zostaną zeskanowane w takiej samej kolejności, w jakiej były drukowane. Jeżeli kolejność zostanie zmieniona lub proces skanowania nie zostanie przeprowadzony odpowiednio, regulacje mogą nie być prawidłowe.
Aby uzyskać bardzo precyzyjny wydruk, przed rozpoczęciem skanowania należy pozostawić strony testowe na 10 minut, aby mogły się w pełni zaaklimatyzować do warunków. Strony testowe wydrukowane na łatwo rozciągliwym papierze mogą się rozszerzać lub kurczyć w przypadku skanowania bezpośrednio po wydruku, co może mieć wpływ na wynik skanowania.
Aby w prosty sposób uzyskać wysoce precyzyjną korekcję, ustaw dla liczby drukowanych stron testowych wartość jeden, wykonaj regulację, a następnie dostosuj wartości [Przednia strona] i [Tylna Str.] ustawienia <Poł. krawę. prowadzą. (e)>. Te ustawienia i regulacje pozwolą uzyskać korekcję podobną do tej, jaką uzyskuje się poprzez skanowanie wielu stron testowych.
Aby wyregulować pozycję przedniej i tylnej powierzchni obrazu użytkownika, naciśnij [Nie używać skanera], co pozwoli dodatkowo dostosować pozycję obrazu.
4
Wybierz źródło papieru, do którego załadowany został rodzaj papieru do regulacji → naciśnij [Rozpocznij Wydruk].
Zostanie wydrukowana strona testowa.
5

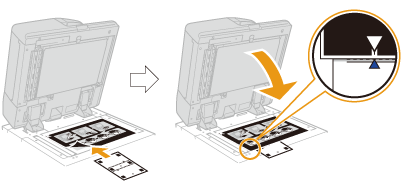

Umieść arkusz główny na szklanej płycie i wyrównaj strzałki arkusza ze strzałkami na szklanej płycie.
6
Wyrównaj znacznik
na stronie testowej dla pierwszej strony skanowanej ze znacznikiem na arkuszu głównym.
na stronie testowej dla pierwszej strony skanowanej ze znacznikiem na arkuszu głównym.
7
Zamknij pokrywę podajnika → naciśnij [Rozpo. skano.].
UWAGA
Otwieranie i zamykanie podajnika należy przeprowadzać delikatnie. Upewnij się, że arkusz główny jest wyrównany podczas zamykania podajnika.
8
Odwróć wydruk testowy (do góry nogami), a następnie wyrównaj znacznik
na wydruku testowym dla drugiego wydruku testowego skanowanego ze znacznikiem na arkuszu głównym → naciśnij [Rozpo. skano.].
na wydruku testowym dla drugiego wydruku testowego skanowanego ze znacznikiem na arkuszu głównym → naciśnij [Rozpo. skano.].9
Ponownie odwróć wydruk testowy i wyrównaj znacznik
na wydruku testowym dla trzeciego skanowanego wydruku ze znacznikiem na arkuszu głównym → naciśnij [Rozpo. skano.].
na wydruku testowym dla trzeciego skanowanego wydruku ze znacznikiem na arkuszu głównym → naciśnij [Rozpo. skano.].10
Odwróć wydruk testowy (do góry nogami), a następnie wyrównaj znacznik
na stronie testowej dla czwartej strony skanowanej ze znacznikiem na arkuszu głównym → naciśnij [Rozpo. skano.].
na stronie testowej dla czwartej strony skanowanej ze znacznikiem na arkuszu głównym → naciśnij [Rozpo. skano.].11
Regulacja zakończona.
Jeżeli określono wiele stron testowych, powtórz kroki od 6 do 10 dla wszystkich stron. W takiej sytuacji regulacja jest zakończona po zeskanowaniu wszystkich stron testowych.
Upewnij się, że strony testowe są skanowane w takiej samej kolejności, w jakiej były drukowane.
Upewnij się, że strony testowe są skanowane w takiej samej kolejności, w jakiej były drukowane.
UWAGA
Jeśli po wykonaniu regulacji za pomocą strony testowej konieczne jest przeprowadzenie bardziej precyzyjnej regulacji, należy wybrać opcję [Nie używać skanera] → [Regulacja Położenia Obrazu] i dostosować poszczególne ustawienia regulacji.
Bez użycia skanera
Jeśli nie korzysta się ze skanera, zgodność z charakterystyką papieru zapewnia się poprzez zmianę ustawień.
UWAGA
Nie można zmienić ustawień „standardowego” rodzaju papieru, który jest oznaczony ikoną kartki bez ołówka (
) na ekranie. W takim przypadku należy skopiować „standardowy” rodzaj papieru w celu utworzenia rodzaju „niestandardowego” oznaczonego ikoną kartki z ołówkiem (
), a następnie zmienić jego ustawienia. Po określeniu ustawień utworzonego niestandardowego rodzaju papieru naciśnij → [Właściwości] → [Ustawienia Papieru] → [Ustawienia Papieru] i zmień rodzaj papieru dla źródła papieru na ten papier.
) na ekranie. W takim przypadku należy skopiować „standardowy” rodzaj papieru w celu utworzenia rodzaju „niestandardowego” oznaczonego ikoną kartki z ołówkiem (), a następnie zmienić jego ustawienia. Po określeniu ustawień utworzonego niestandardowego rodzaju papieru naciśnij → [Właściwości] → [Ustawienia Papieru] → [Ustawienia Papieru] i zmień rodzaj papieru dla źródła papieru na ten papier.Rejestrowanie zmierzonej wartości papieru
Aby wydrukować obraz w obrębie określonego obszaru, trzeba wcześniej zarejestrować właściwy format papieru. Zmierz format papieru i zarejestruj wartość.
Naciśnij → [Właściwości] → [Ustawienia Papieru] → [Ustawienia Zarządzania Rodzajem Papieru] → wybierz markę papieru, na którym drukowany jest przesunięty obraz → naciśnij [Szczegóły/Edytuj] → naciśnij [Zmień] dla <Rozmiar> → [Niestandardowy rozmiar] → wprowadź zmierzoną wartość.
→ [Właściwości] → [Ustawienia Papieru] → [Ustawienia Zarządzania Rodzajem Papieru] → wybierz markę papieru, na którym drukowany jest przesunięty obraz → naciśnij [Szczegóły/Edytuj] → naciśnij [Zmień] dla <Rozmiar> → [Niestandardowy rozmiar] → wprowadź zmierzoną wartość. „Ustawienia zarządzania typem papieru” w dokumencie Podręcznik użytkownika > patrz „Rozmiar” w podrozdziale „Elementy, które mogą zostać określone”Regulowanie pozycji obrazu
Istnieje możliwość wyregulowania rzeczywistej pozycji, w której obraz zostanie wydrukowany.
1
Naciśnij → [Właściwości] → [Ustawienia Papieru] → [Ustawienia Zarządzania Rodzajem Papieru] → wybierz markę papieru, na którym drukowany jest przesunięty obraz → naciśnij [Szczegóły/Edytuj] → [Zmień] dla <Regulacja Położenia Obrazu> → [Nie używać skanera].
→ [Właściwości] → [Ustawienia Papieru] → [Ustawienia Zarządzania Rodzajem Papieru] → wybierz markę papieru, na którym drukowany jest przesunięty obraz → naciśnij [Szczegóły/Edytuj] → [Zmień] dla <Regulacja Położenia Obrazu> → [Nie używać skanera].
2

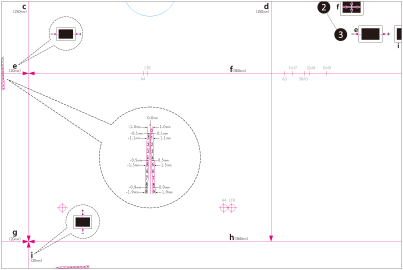

Wydrukuj stronę testową.
3

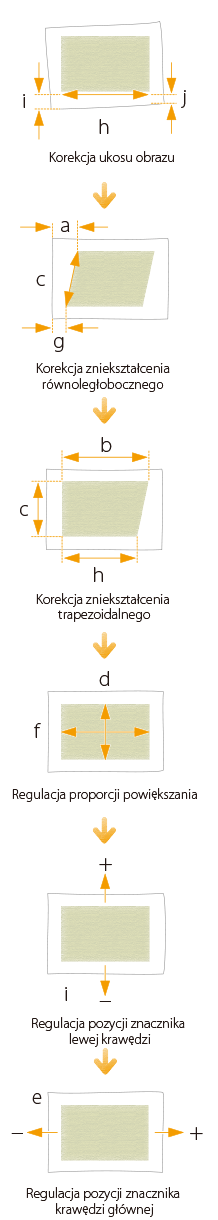

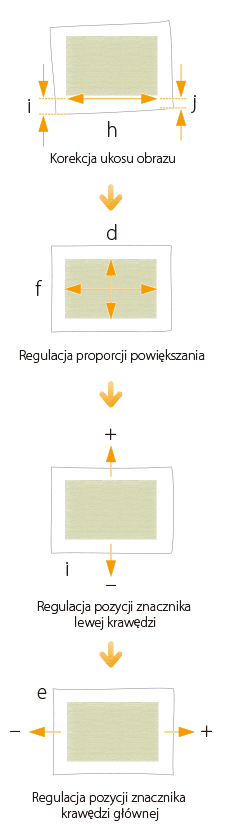

Wyreguluj pozycję obrazu w przedstawionej poniżej kolejności.
4
Wydrukuj kolejną stronę testową i obejrzyj ją pod światło, aby sprawdzić, czy symbole
(znaczniki) znajdują się w tej samej pozycji po obu stronach papieru.
(znaczniki) znajdują się w tej samej pozycji po obu stronach papieru.5
Jeśli symbole (znaczniki) się nie pokrywają, ponownie wyreguluj pozycję obrazu zgodnie z przedstawioną poniżej kolejnością.
(znaczniki) się nie pokrywają, ponownie wyreguluj pozycję obrazu zgodnie z przedstawioną poniżej kolejnością.
UWAGA
Wydrukuj około dziesięciu kopii strony testowej, a następnie zmierz stronę, która została wydrukowana jako ostatnia. Ma to na celu zwiększenie dokładności, ponieważ pozycja obrazów drukowanych na pierwszych kopiach jest niespójna. W przypadku wysokiego poziomu wilgotności należy wydrukować około 30 stron testowych i zmierzyć ostatnią stronę.
W przypadku regulowania pozycji obrazu na papierze powlekanym lub grubym o gramaturze powyżej 250 g/m2 (92,5 funta dla okładki) należy wydrukować od trzech do pięciu stron testowych i użyć średniej wartości. Jest to konieczne, ponieważ pozycja obrazu na grubym lub powlekanym papierze nie jest spójna.
Podczas sprawdzania przesunięć obrazów należy korzystać ze znaczników przewidzianych dla każdego formatu papieru. Na przykład w przypadku strony testowej w formacie A3 do sprawdzania przesunięcia należy użyć znacznika
.
.W przypadku zmiany wartości ustawienia [Reg. drugorzęd. napięcie przeno.] należy pamiętać o wyregulowaniu proporcji powiększania obrazu.
„Ustawienia zarządzania typem papieru” > „Regulacja pozycji obrazu” w: Podręcznik użytkownikaKorygowanie ukosu i zniekształcenia równoległobocznego/trapezoidalnego na małej stronie testowej

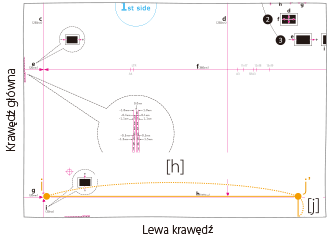

Korekcja ukosu
Jeśli strona testowa jest tak mała, że na stronie nie ma znacznika <j>, wówczas dodaj dowolny znacznik <j'> gdziekolwiek na czerwonej linii <h>. Następnie wprowadź odległość od znacznika <j'> do lewej krawędzi papieru w polu [j]. W polu [h] wprowadź odległość od znacznika <i> do znacznika <j'>.

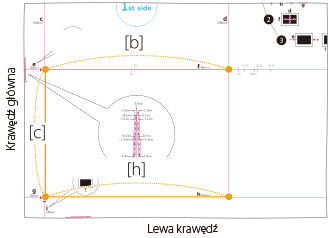

Korekcja zniekształcenia trapezoidalnego
Jeśli strona testowa jest tak mała, że nie da się zmierzyć odległości b i h, dodaj znaczniki <c'>, <b'> i <h'>, jak przedstawiono na ilustracji z prawej strony. Wprowadź te odległości odpowiednio w polach [C], [B] i [h].

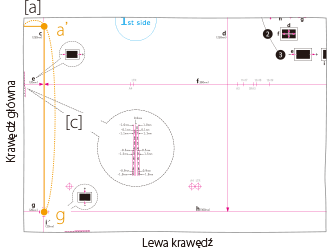

Korekcja zniekształcenia równoległobocznego
Jeśli strona testowa jest tak mała, że na stronie nie ma znacznika <a>, wówczas dodaj dowolny znacznik <a'> na czerwonej linii <c>. Wprowadź odległość od znacznika <a'> do krawędzi głównej papieru w polu [A]. W polu [C] wprowadź odległość od znacznika <g> do znacznika <a'>.
