Изменение настроек аппарата в соответствии с характеристиками бумаги

Измените настройки аппарата в соответствии с характеристиками бумаги. Выполните описанные ниже процедуры.

Автоматическая настройка

Можно в любой момент выполнить периодическую регулировку положения изображения в процессе печати на бумаге пользовательского типа.

ВАЖНО

Не используйте эту функцию с бумагой, на которой уже напечатаны логотипы или рисунки (бумагой с предварительной печатью), или в случае, если листы бумаги грязные.

Данная функция доступна, только если подсоединен сенсорный модуль.

ПРИМЕЧАНИЕ

Если задание печатается на большом количестве страниц, можно скорректировать разницу в положении изображений, которая может возникнуть во время выполнения задания. Если подсоединен сенсорный модуль

Нажмите

→ [Предпочтения] → [Параметры бумаги] → [Параметры управления типом бумаги], затем выберите из списка тип бумаги, который вы хотите изменить, затем нажмите[Детали/Правка] → [Измен.], чтобы выполнить операцию <Настройка позиции изобр.>.

Нажмите [Настроить автоматически].

Укажите количество тестовых страниц, которые требуется напечатать, и нажмите [Далее].

ПРИМЕЧАНИЕ

Если необходимо настроить приоритет точности, рекомендуем задать 10 тестовых страниц.

Выберите местоположение бумаги, которую необходимо настроить, и нажмите [Начать настройку].

Будут напечатаны тестовые страницы, и окно, показанное в пункте 1, снова появится на экране после завершения процедуры коррекции.

При использовании сканера

Если изображения на лицевой и обратной сторонах смещены относительно друг друга и нужно быстро исправить это, можно настроить их выравнивание, сканируя тестовые страницы с направляющим листом.

Перед регулировкой с направляющим листом

Выполните чистку стекла экспонирования и нижней стороны устройства подачи.

«Техническое обслуживание» > «Регулярная чистка» > «Очистка стекла экспонирования» в Руководство пользователя

Перед проведением настройки выполните печать направляющего листа (формата A3 или 11" x 17") в следующих условиях. Точная настройка может оказаться недоступной, если печать направляющего листа выполнена неправильно.

Выберите формат, соответствующий формату направляющего листа.

Используйте бумагу плотностью более 200 г/м2 (74 фнт обл.).

Задайте коэффициент масштабирования 100%.

Рекомендуется печатать тестовую страницу на рекомендованной бумаге. Регулировка может выполняться неправильно на бумаге с шероховатой поверхностью (например, на текстурированной бумаге и т. д.).

Если положение изображения не удается откорректировать в режиме [Использовать сканер], настройте положение изображений в режиме [Не использовать сканер].

Для выполнения такой регулировки потребуется Duplex Color Image Reader Unit-P (приобретается отдельно).

При использовании устройства подачи

Нажмите

Нажмите [Использовать сканер].

Выберите [Устройство подачи] в <Настройка позиции изображения: параметры тестовой страницы>, укажите количество тестовых страниц и нажмите [Далее].

Выберите источник бумаги, который содержит бумагу того типа, который нужно настроить, и нажмите [Пуск печати].

⇒Выводится тестовая страница.

ПРИМЕЧАНИЕ

Чем большее число тестовых страниц выводится, тем точнее выполняется настройка.

Если указан вывод нескольких тестовых страниц, обязательно сканируйте все тестовые страницы в порядке их вывода. Если изменить порядок или выполнить сканирование неудачно, настройка может быть выполнена неправильно.

Поместите тестовую страницу в устройство подачи и нажмите [Пуск сканир.].

Настройка завершена.

ПРИМЕЧАНИЕ

Если необходима более точная настройка положения изображения после регулировки с помощью тестовой страницы, выберите [Не использовать сканер] → [Настройка позиции изобр.] и внесите необходимые изменения в элементы индивидуальной настройки.

При использовании стекла экспонирования

Направляющий лист

Тестовая страница

(Лицевая сторона)

(Обратная сторона)

Нажмите

Нажмите [Использовать сканер].

Для печати направляющего листа

Выберите [Стекло экспонирования] в <Настройка позиции изображения: параметры тестовой страницы> и нажмите [Печать] в [Вывод направляющ. листа].

Выберите источник бумаги, где находится используемая бумага, и нажмите [Пуск печати].

Выполняется печать на направляющем листе.

Введите количество экземпляров тестовой страницы, которые требуется получить, и нажмите клавишу [Далее].

ПРИМЕЧАНИЕ

Чем большее число тестовых страниц выводится, тем точнее выполняется настройка.

Для получения высокоточного результата вывода, прежде чем начинать сканирование, оставьте страницы пробного вывода на 10 минут для адаптации к окружающим условиям. Тестовые страницы на хорошо поддающейся растяжению бумаге могут расшириться или сжаться, если выполнить сканирование сразу после печати, что может повлиять на результаты сканирования.

Чтобы точно откорректировать изображение, установите для количества выходных тестовых страниц значение 1, сделайте нужные настройки, а затем откорректируйте параметры [Лицевая сторона] и [Обр. стор.] в разделе <Выравн. по пер. краю (e)>. Эти настройки и корректировки позволяют получить результат коррекции, аналогичный полученному при сканировании нескольких тестовых страниц.

Чтобы выровнять положение лицевой и обратной сторон для пользовательского изображения, нажмите [Не использовать сканер] для дополнительной настройки положения изображения.

Выберите источник бумаги, который содержит бумагу того типа, для которого требуется выполнить настройку, → нажмите клавишу [Пуск печати].

Выполняется печать тестовой страницы.

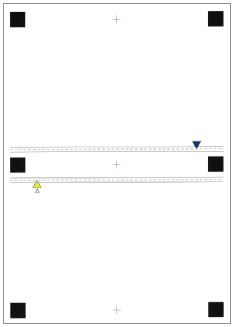

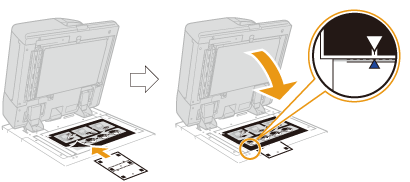

Поместите направляющий лист на стекло экспонирования и совместите стрелку на листе со стрелкой на стекле экспонирования.

Совместите метку

на тестовой странице для первой операции сканирования с меткой на направляющем листе.

Закройте устройство подачи → нажмите клавишу [Пуск сканир.].

ПРИМЕЧАНИЕ

Открывайте и закрывайте устройство подачи с осторожностью. Закрывая устройство подачи, убедитесь в том, что направляющий лист выровнен.

Переверните тестовую страницу нижним краем вперед и совместите метку

на тестовой странице для второй операции сканирования с меткой на направляющем листе, затем нажмите [Пуск сканир.].

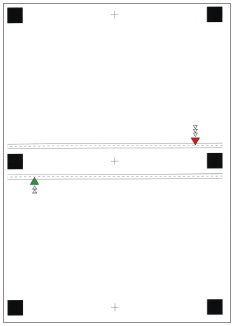

Переверните тестовую страницу другой стороной вверх и совместите метку

на тестовой странице для третьей операции сканирования с меткой на направляющем листе, нажмите клавишу [Пуск сканир.].

Переверните тестовую страницу нижним краем вперед и совместите метку

на тестовой странице для второй операции сканирования с меткой на направляющем листе, нажмите [Пуск сканир.].

Настройка завершена.

Если был указан вывод нескольких тестовых страниц, повторите шаги 6–10 для всех выведенных тестовых страниц. В этом случае настройка будет завершена после сканирования всех страниц.
Убедитесь, что тестовые страницы отсканированы в порядке их вывода.

ПРИМЕЧАНИЕ

Если сканер не используется

Если сканер не используется, измените настройки в соответствии с характеристиками бумаги.

ПРИМЕЧАНИЕ

Нельзя изменить настройки для «стандартного» типа бумаги, которая обозначена значком «бумага без карандаша» (

) на экране. В этом случае продублируйте бумагу «стандартного» типа для создания бумаги «пользовательского» типа, обозначенной значком «бумага с карандашом» (

), и измените ее настройки. После задания настроек для пользовательского типа бумаги нажмите

→ [Предпочтения] → [Параметры бумаги] → [Параметры бумаги] и измените тип бумаги для источника этой бумаги.

Регистрация измеренного значения бумаги

Для печати изображения в указанной области необходимо заранее зарегистрировать правильный формат бумаги. Измерьте размер бумаги и зарегистрируйте значение.

Нажмите

→ [Предпочтения] → [Параметры бумаги] → [Параметры управления типом бумаги], выберите торговую марку бумаги, на которой смещено изображение, и нажмите [Детали/Правка] → [Измен.] в разделе <Формат> → [Пользовательский формат], введите там измеренное значение.

«Параметры управления типом бумаги» в Руководство пользователя > см. «Формат» подраздел «Позиции, которые можно указать»

Настройка положения изображения

Положение, в котором изображение фактически печатается, можно изменить.

Нажмите

→ [Предпочтения] → [Параметры бумаги] → [Параметры управления типом бумаги], выберите торговую марку бумаги, на которой смещено изображение, и нажмите [Детали/Правка] → [Измен.] в разделе <Настройка позиции изобр.> → [Не использовать сканер].

Напечатайте пробную страницу.

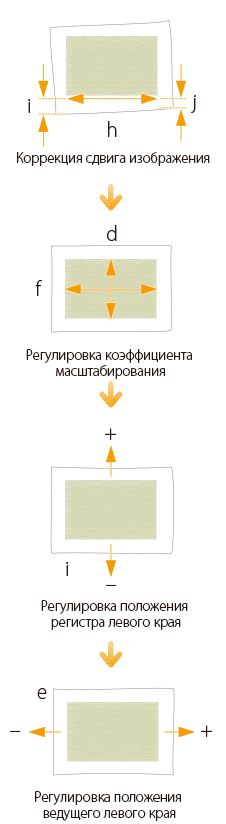

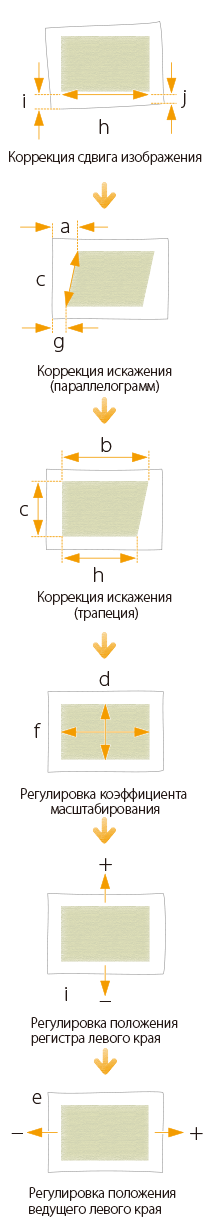

Отрегулируйте положение изображения в последовательности, указанной ниже.

Распечатайте еще одну тестовую страницу и посмотрите ее на просвет, чтобы проверить, находятся ли

(регистрирующие метки) в одинаковом положении на обеих сторонах листа

Если положение

(регистрирующих меток) не совпадает, отрегулируйте положение изображения в указанной ниже последовательности.

ПРИМЕЧАНИЕ

Распечатайте около 10 копий тестовой страницы, а затем замерьте последнюю напечатанную страницу. Это делается для повышения уровня точности, потому что положения изображений, которые печатаются первыми, могу быть смещены. При высокой влажности распечатайте около 30 копий тестовой страницы и измерьте размеры последней страницы.

При настройке положения изображения на бумаге с покрытием или плотной бумаге с плотностью более 250 г/м2 (92,5 фнт обл.) распечатайте 3–5 тестовых страниц и используйте среднее значение. Это делается потому, что положение изображения на плотной бумаге или бумаге с покрытием может быть не выровнено.

Используйте метки для каждого формата бумаги для проверки смещения изображений. Например, для тестовой страницы формата A3 используйте

(регистрирующую метку) для проверки смещения.

При изменении значения в [Настр. напр. втор. переноса] обязательно отрегулируйте коэффициент масштабирования изображения.

«Параметры управления типом бумаги» > «Настройка положения изображения» в Руководство пользователя

Как исправить перекос и искажение (параллелограмм/трапеция) на тестовой странице небольшого формата

Коррекция перекоса

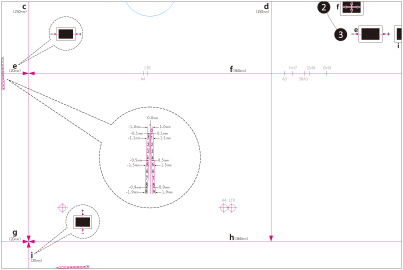

Если формат тестовой страницы настолько мал, что метка <j> отсутствует на странице, добавьте произвольную метку <j'> в любом месте красной линии <h>. Затем укажите расстояние от <j'> до левого края бумаги в [j]. Укажите расстояние от <i> до <j'> в [h].

Коррекция искажения (трапеция)

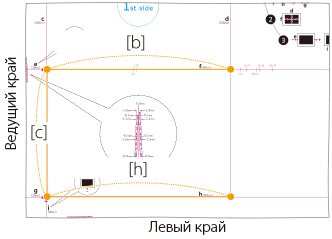

Если формат тестовой страницы настолько мал, что расстояния b и h нельзя измерить, добавьте <c'>, <b'> и <h'>, как показано на рисунке справа. Введите расстояния в [C], [B] и [h] соответственно.

Коррекция искажения (параллелограмм)

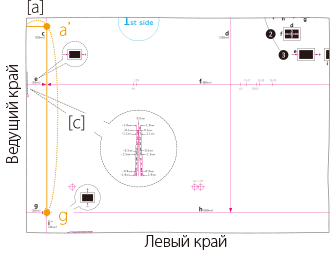

Если формат тестовой страницы настолько мал, что метка <a> отсутствует на странице, добавьте произвольную метку <a'> на красной линии <c>. Укажите расстояние от <a'> до ведущего края бумаги в [A]. Укажите расстояние от <g> до <а'> в [C].
