Insertar polígonos
Con Desktop Editor, puede insertar un polígono en un documento a modo de anotación.
1.

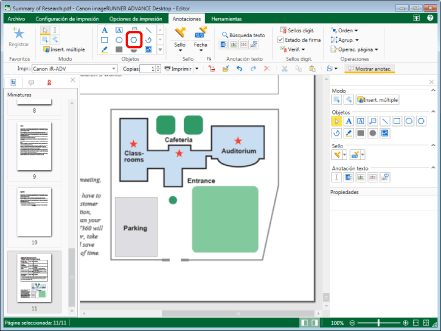

Haga clic en
(Polígono), en la cinta.
(Polígono), en la cinta.O haga clic en
(Polígono) en la Ventana Detalles.
(Polígono) en la Ventana Detalles.
Las propiedades del polígono se muestran en la Ventana Detalles.
|
NOTA
|
|
Si no aparece la Ventana Detalles, consulte:
Esta operación también puede realizarse con los botones de herramienta de la barra de herramientas. Si no se muestran botones de herramienta en la barra de herramientas de Desktop Editor, consulte la siguiente información para visualizarlos.
Si desea insertar polígonos varias veces, haga doble clic en
(Polígono) en la Ventana Detalles. Al hacer doble clic en el botón, se produce un bloqueo durante la selección, lo que permite insertar los polígonos varias veces.Para cancelar la selección del botón, lleve a cabo una de las siguientes operaciones.
Haga clic de nuevo en el botón seleccionado en la Ventana Detalles.
Haga clic en otro botón en la Ventana Detalles
Haga clic en un comando de la cinta
Pulse la tecla [Esc] del teclado.
Para insertar múltiples anotaciones, haga clic en
 (Insert. múltiple) de la cinta. Para más información, consulte: |
2.
Configure las propiedades del polígono.
|
[Estilo de línea]
|
Seleccione el estilo de línea que desee utilizar de la lista que se muestra al hacer clic en
 . |
|
[Grosor de línea]
|
Configure el grosor de línea. Puede especificar un grosor de entre 0,25 puntos y 12,00 puntos. Puede especificar un grosor de línea de 0,25 puntos utilizando
 . Si se introduce directamente, puede introducir hasta dos decimales. |
|
[Color de línea]
|
Seleccione el color de línea que desea utilizar de la lista que se muestra al hacer clic en
 . Si quiere utilizar un color que no esté disponible en la lista, seleccione [Más colores]. |
|
[Relleno de forma]
|
Seleccione el color que desea utilizar para rellenar de la lista que se muestra al hacer clic en
 . Si quiere utilizar un color que no esté disponible en la lista, seleccione [Más colores]. |
|
NOTA
|
|
Si se ha seleccionado [Sin línea] en [Estilo de línea], las líneas dibujadas aparecen como una línea sólida en azul claro.
Si se ha seleccionado [Nube (pequeña)] o [Nube (grande)] en [Estilo de línea], las líneas sólidas aparecen para el marco de la anotación al mover un vértice.
Al seleccionar [Más colores] en [Color de línea] o [Relleno de forma], aparecerá el cuadro de diálogo [Color] y podrá configurar un color que no esté listado en [Color de línea] o [Relleno de forma]
También puede configurar las propiedades de la anotación con los siguientes comandos.
 (Estilo de línea) (Grosor de línea) (Color de línea) (Rell)Si los comandos no aparecen en la cinta de Desktop Editor, siga uno de los pasos indicados a continuación para visualizarlos.
Esta operación también puede realizarse con los botones de herramienta de la barra de herramientas. Si no se muestran botones de herramienta en la barra de herramientas de Desktop Editor, consulte la siguiente información para visualizarlos.
|
3.
Arrastre el puntero del ratón hasta la Ventana de trabajo.
La forma del puntero del ratón cambia a
.
.|
NOTA
|
|
Para cancelar la inserción y devolver el puntero del ratón a la forma original, realice una de las operaciones siguientes.
Haga clic en
 (Seleccionar objeto) en la cinta.Haga clic de nuevo en el comando seleccionado en la cinta
Haga clic en
 (Seleccionar objeto) en la Ventana DetallesHaga clic de nuevo en el botón seleccionado en la Ventana Detalles.
Pulse la tecla [Esc] del teclado.
|
4.
Haga clic en la Ventana de trabajo.
La posición en la que ha hecho clic se convierte en el primer vértice.
5.

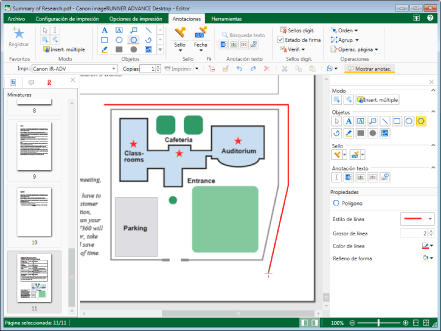

Haga clic en la posición donde desee crear un vértice.
Cada vez que hace clic con el ratón los vértices se unen con líneas rectas.
|
NOTA
|
|
Para cancelar el vértice que acaba de crear, pulse la tecla [BACKSPACE].
Puede crear líneas horizontales, vértices verticales y vértices en ángulos de 45 grados arrastrando el puntero del ratón mientras mantiene pulsada la tecla [Mayús] en el teclado.
Para borrar todos los vértices especificados, pulse la tecla [Esc] del teclado.
|
6.
Cree tres o más vértices y haga clic cerca del primer vértice creado.
O siga uno de los pasos que se describen a continuación.
Cree tres o más vértices y pulse la tecla [Entrar] del teclado
Cree dos o más vértices y haga doble clic con el ratón al crear el último vértice.

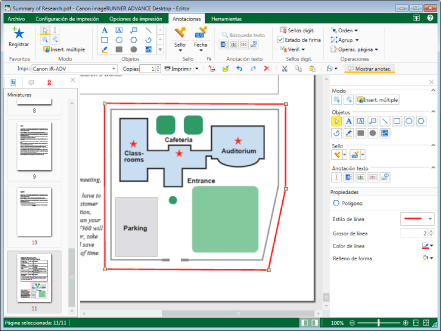

Se crea el polígono.
|
NOTA
|
|
Lo siguiente ocurre cuando se lleva a cabo una operación que impide especificar vértices adicionales, como hacer clic en algún lugar que no sea la Ventana de trabajo al dibujar.
Si ha especificado tres o más vértices, se fija el polígono.
Si ha especificado dos o menos vértices, se borran los vértices especificados.
Puede arrastrar el controlador de un vértice para mover dicho vértice. Para más información, consulte:
|
7.
Haga clic en la Ventana de trabajo fuera del polígono que ha insertado para anular la selección del polígono.
