Insertar líneas de polígono
Con Desktop Editor, puede insertar una línea poligonal en un documento a modo de anotación.
1.

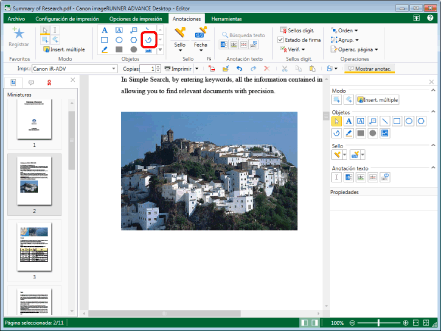

Haga clic en
(Líneas conectadas), en la cinta.
(Líneas conectadas), en la cinta.O haga clic en
(Líneas conectadas) en la Ventana Detalles.
(Líneas conectadas) en la Ventana Detalles.
Las propiedades de la línea poligonal se muestran en la Ventana Detalles.
|
NOTA
|
|
Si no aparece la Ventana Detalles, consulte:
Esta operación también puede realizarse con los botones de herramienta de la barra de herramientas. Si no se muestran botones de herramienta en la barra de herramientas de Desktop Editor, consulte la siguiente información para visualizarlos.
Si desea insertar líneas poligonales varias veces, haga doble clic en
(Líneas conectadas) en la Ventana Detalles. Al hacer doble clic en el botón, se produce un bloqueo durante la selección, lo que permite insertar las líneas poligonales varias veces.Para cancelar la selección del botón, lleve a cabo una de las siguientes operaciones.
Haga clic de nuevo en el botón seleccionado en la Ventana Detalles.
Haga clic en otro botón en la Ventana Detalles
Haga clic en un comando de la cinta
Pulse la tecla [Esc] del teclado.
Para insertar múltiples anotaciones, haga clic en
 (Insert. múltiple) de la cinta. Para más información, consulte: |
2.
Especifique las propiedades de la línea de polígono.
|
[Estilo de línea]
|
Seleccione el estilo de línea que desee utilizar de la lista que se muestra al hacer clic en
 . |
|
[Grosor de línea]
|
Configure el grosor de línea. Puede especificar un grosor de entre 0,25 puntos y 12,00 puntos. Puede especificar un grosor de línea de 0,25 puntos utilizando
 . Si se introduce directamente, puede introducir hasta dos decimales. |
|
[Estilo inicial]
|
Seleccione el estilo que desee utilizar para el comienzo de la línea de la lista que se muestra al hacer clic en
. |
|
[Estilo final]
|
Seleccione el estilo que desee utilizar para el final de la línea de la lista que se muestra al hacer clic en
. |
|
[Color de línea]
|
Seleccione el color de línea que desea utilizar de la lista que se muestra al hacer clic en
 . Si quiere utilizar un color que no esté disponible en la lista, seleccione [Más colores]. |
|
[Relleno de forma]
|
Seleccione el color de la flecha para rellenar que ha seleccionado en [Estilo inicial] y [Estilo final] de la lista que aparece al hacer clic en
 . Si quiere utilizar un color que no esté disponible en la lista, seleccione [Más colores]. |
|
NOTA
|
|
El tipo de línea seleccionado en [Estilo de línea] no se aplica a la flecha seleccionada en [Estilo inicial] o [Estilo final].
Al seleccionar [Más colores] en [Color de línea] o [Relleno de forma], aparecerá el cuadro de diálogo [Color] y podrá configurar un color que no esté listado en [Color de línea] o [Relleno de forma]
También puede configurar las propiedades de la anotación con los siguientes comandos.
 (Estilo de línea) (Grosor de línea) (Inicio) (Fin) (Color de línea) (Rell)Si los comandos no aparecen en la cinta de Desktop Editor, siga uno de los pasos indicados a continuación para visualizarlos.
Esta operación también puede realizarse con los botones de herramienta de la barra de herramientas. Si no se muestran botones de herramienta en la barra de herramientas de Desktop Editor, consulte la siguiente información para visualizarlos.
|
3.
Arrastre el puntero del ratón hasta la Ventana de trabajo.
La forma del puntero del ratón cambia a
.
.|
NOTA
|
|
Para cancelar la inserción y devolver el puntero del ratón a la forma original, realice una de las operaciones siguientes.
Haga clic en
 (Seleccionar objeto) en la cinta.Haga clic de nuevo en el comando seleccionado en la cinta
Haga clic en
 (Seleccionar objeto) en la Ventana DetallesHaga clic de nuevo en el botón seleccionado en la Ventana Detalles.
Pulse la tecla [Esc] del teclado.
|
4.
Haga clic en la Ventana de trabajo para especificar el punto inicial de la línea poligonal.
5.
Haga clic en la posición donde desee crear un vértice.
Cada vez que hace clic con el ratón los vértices se unen con líneas rectas.
|
NOTA
|
|
Para cancelar el vértice que acaba de crear, pulse la tecla [BACKSPACE].
Puede crear líneas horizontales, vértices verticales y vértices en ángulos de 45 grados arrastrando el puntero del ratón mientras mantiene pulsada la tecla [Mayús] en el teclado.
Para borrar todos los vértices especificados, pulse la tecla [Esc] del teclado.
|
6.
Cree dos o más vértices y pulse la tecla [Entrar] del teclado.
O bien cree uno o más vértices y haga doble clic con el ratón al crear el último vértice.

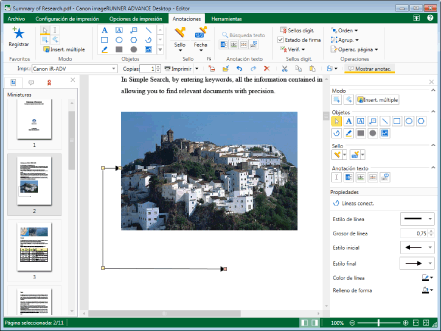

Se crea la línea de polígono.
|
NOTA
|
|
Lo siguiente ocurre cuando se lleva a cabo una operación que impide especificar vértices adicionales, como hacer clic en algún lugar que no sea la Ventana de trabajo al dibujar.
Si ha especificado dos o más vértices, se fija la línea de polígono.
Si ha especificado un vértice, se borra el vértice especificado.
Puede arrastrar el controlador de un vértice para mover dicho vértice. Para más información, consulte:
|
7.
Haga clic en la Ventana de trabajo fuera de la línea poligonal que ha insertado para anular la selección de la línea poligonal.
