插入线条

使用Desktop Editor，可以将线条作为批注插入文档。

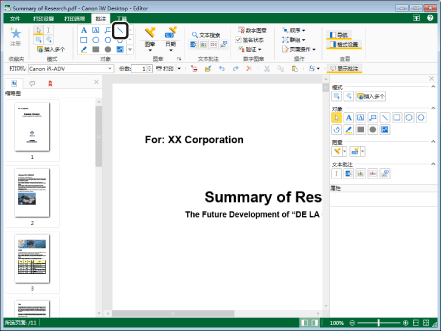

单击功能区上的

(线条)。

或者单击详情窗口上的

（线条）。

线条属性显示在详情窗口中。

注意
如果未显示详情窗口，请参阅下列内容。显示/隐藏详情窗口该操作也可用工具栏上的工具按钮执行。如果Desktop Editor工具栏上不显示工具按钮，请参阅以下内容使其显示。设置工具栏上的按钮功能区命令/工具栏列表需要多次插入线条时，请双击详情窗口上的（线条）。双击按钮时，会在选择的同时将其锁定，并且可以多次插入线条。可执行以下操作之一来取消按钮选择。再次单击详情窗口上的选定按钮单击详情窗口上的其他按钮单击功能区上的命令按下键盘上的 [Esc] 键。可单击功能区中的（插入多个）插入多个批注。有关详细信息，请参阅下列内容。插入多个批注

注意

如果未显示详情窗口，请参阅下列内容。

该操作也可用工具栏上的工具按钮执行。如果Desktop Editor工具栏上不显示工具按钮，请参阅以下内容使其显示。

需要多次插入线条时，请双击详情窗口上的

（线条）。双击按钮时，会在选择的同时将其锁定，并且可以多次插入线条。

可执行以下操作之一来取消按钮选择。

再次单击详情窗口上的选定按钮

单击详情窗口上的其他按钮

单击功能区上的命令

按下键盘上的 [Esc] 键。

可单击功能区中的

（插入多个）插入多个批注。有关详细信息，请参阅下列内容。

配置线条的属性。

[线条样式]	从您单击时显示的列表中选择要使用的线条样式。
[线条粗细]	设置线条粗细。可在 0.25 磅至 12.00 磅之间指定线条粗细。使用可以 0.25 磅为单位指定线条粗细。如果直接输入，最多可输入至小数点后两位。
[始端样式]	从您单击时显示的列表中选择要使用的线条始端样式。
[终端样式]	从您单击时显示的列表中选择要使用的线条终端样式。
[线条颜色]	从您单击时显示的列表中选择要使用的线条颜色。如果此列表中没有您要使用的颜色，请选择 [更多颜色]。
[形状填充]	从单击时显示的列表中选择在[始端样式]和[终端样式]中选定的箭头颜色进行填充。如需使用该列表中未列出的颜色，请选择[更多颜色]。

注意
[线条样式]中所选定的线条样式不会应用到[始端样式]或[终端样式]所选定的箭头上。如果选择 [线条颜色] 或 [形状填充] 中的 [更多颜色]，则会显示 [彩色] 对话框，可在 [线条颜色] 或 [形状填充] 中设置未列出的颜色。也可用以下命令配置批注属性。 (线条样式) (线条粗细) (始端) (终端) (线条颜色) (填充) 如果Desktop Editor的功能区上未显示命令，请参阅以下内容可使其显示。向功能区添加命令该操作也可用工具栏上的工具按钮进行。如果工具按钮未显示在Desktop Editor的工具栏中，请参阅下列步骤来显示。设置工具栏上的按钮功能区命令/工具栏列表

注意

[线条样式]中所选定的线条样式不会应用到[始端样式]或[终端样式]所选定的箭头上。

如果选择 [线条颜色] 或 [形状填充] 中的 [更多颜色]，则会显示 [彩色] 对话框，可在 [线条颜色] 或 [形状填充] 中设置未列出的颜色。

也可用以下命令配置批注属性。

(线条样式)

(线条粗细)

(始端)

(终端)

(线条颜色)

(填充)

如果Desktop Editor的功能区上未显示命令，请参阅以下内容可使其显示。

该操作也可用工具栏上的工具按钮进行。如果工具按钮未显示在Desktop Editor的工具栏中，请参阅下列步骤来显示。

将鼠标指针移至工作窗口。

鼠标指针的形状将变为

。

注意
若要取消插入并将鼠标指针返回原始形状，请执行以下操作之一。单击功能区上的（选择对象）再次单击功能区上选定的命令单击详情窗口上的（选择对象）再次单击详情窗口上的选定按钮按下键盘上的 [Esc] 键。

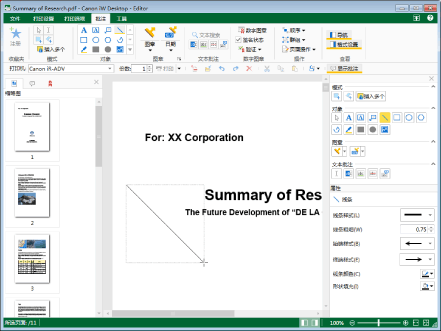

将鼠标指针从线条的起始点拖动到结束点。

注意
按住键盘上的 [Shift] 键的同时拖动鼠标指针，可以插入水平线条、垂直线条和45度角线条。

在工作窗口上，在插入的线条之外单击以取消选择线条。
