插入连接的线条
使用Desktop Editor，可以将连接的线条作为批注插入文档。
1.

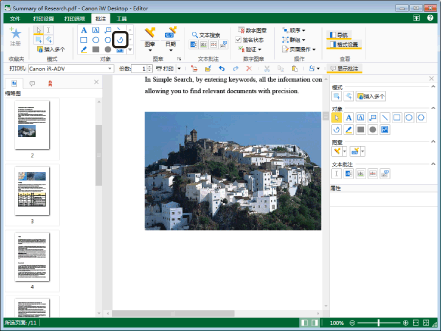

单击功能区上的
(连接的线条)。
(连接的线条)。或者单击详情窗口上的
（连接的线条）。
（连接的线条）。
连接的线条属性显示在详情窗口中。
|
注意
|
|
如果未显示详情窗口，请参阅下列内容。
该操作也可用工具栏上的工具按钮执行。如果Desktop Editor工具栏上不显示工具按钮，请参阅以下内容使其显示。
需要多次插入连接的线条时，请双击详情窗口上的
（连接的线条）。双击按钮时，会在选择的同时将其锁定，并且可以多次插入连接的线条。可执行以下操作之一来取消按钮选择。
再次单击详情窗口上的选定按钮
单击详情窗口上的其他按钮
单击功能区上的命令
按下键盘上的 [Esc] 键。
可单击功能区中的
 （插入多个）插入多个批注。有关详细信息，请参阅下列内容。 |
2.
指定连接的线条的属性。
|
[线条样式]
|
从您单击
 时显示的列表中选择要使用的线条样式。 |
|
[线条粗细]
|
设置线条粗细。可在 0.25 磅至 12.00 磅之间指定线条粗细。使用
 可以 0.25 磅为单位指定线条粗细。如果直接输入，最多可输入至小数点后两位。 |
|
[始端样式]
|
从您单击
时显示的列表中选择要使用的线条始端样式。 |
|
[终端样式]
|
从您单击
时显示的列表中选择要使用的线条终端样式。 |
|
[线条颜色]
|
从您单击
 时显示的列表中选择要使用的线条颜色。如果此列表中没有您要使用的颜色，请选择 [更多颜色]。 |
|
[形状填充]
|
从单击
 时显示的列表中选择在[始端样式]和[终端样式]中选定的箭头颜色进行填充。如想使用该列表中未列出的颜色，请选择[更多颜色]。 |
|
注意
|
|
[线条样式]中所选定的线条样式不会应用到[始端样式]或[终端样式]所选定的箭头上。
如果选择 [线条颜色] 或 [形状填充] 中的 [更多颜色]，则会显示 [彩色] 对话框，可在 [线条颜色] 或 [形状填充] 中设置未列出的颜色。
也可用以下命令配置批注属性。
 (线条样式) (线条粗细) (始端) (终端) (线条颜色) (填充)如果Desktop Editor的功能区上未显示命令，请参阅以下内容可使其显示。
该操作也可用工具栏上的工具按钮进行。如果工具按钮未显示在Desktop Editor的工具栏中，请参阅下列步骤来显示。
|
3.
将鼠标指针移至工作窗口。
鼠标指针的形状将变为
。
。|
注意
|
|
若要取消插入并将鼠标指针返回原始形状，请执行以下操作之一。
单击功能区上的
 （选择对象）再次单击功能区上选定的命令
单击详情窗口上的
 （选择对象）再次单击详情窗口上的选定按钮
按下键盘上的 [Esc] 键。
|
4.
单击工作窗口以指定连接的线条的起始点。
5.
单击想要创建顶点的位置。
每次点击鼠标，顶点便以直线相连。
|
注意
|
|
可按下键盘上的 [BACKSPACE] 键取消刚创建的顶点。
按住键盘上的 [Shift] 键的同时点击鼠标指针，可以插入水平顶点、垂直顶点和45度角顶点。
可按下键盘上的 [Esc] 键清除所有指定的顶点。
|
6.
创建2个或更多顶点，并按下键盘上的[Enter]键。
或者创建1个或更多顶点，并在创建最后的顶点时双击鼠标。

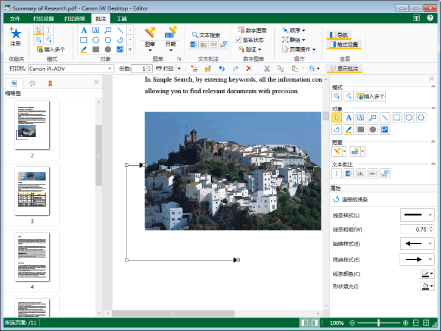

创建连接的线条完成。
|
注意
|
|
如果执行了不再指定更多顶点的操作，如在绘制时点击了工作窗口以外的位置，会发生如下情况。
如果已指定了2个或更多顶点，则连接的线条确定。
如果已指定了1个顶点，则指定的顶点清除。
可以通过拖动某个顶点的手柄来移动顶点。更多详情，请参阅下列内容。
|
7.
在工作窗口上，在插入的连接的线条之外单击以取消选择连接的线条。
