Chargement du papier dans le Magasin Papier Latéral-C1/Magasin grande capacité A3-A1 (en option)
Lorsque le Magasin Papier Latéral-C1 ou le Magasin grande capacité A3-A1 est installé sur la machine, une source papier supplémentaire est disponible pour les travaux d'impression.
Le Magasin Papier Latéral-C1 ou le Magasin grande capacité A3-A1 peut contenir jusqu'à 3 500 feuilles (80 g/m2).
|
IMPORTANT
|
|
Si la machine est en mode Veille (l'afficheur tactile est éteint et seul le témoin
 est allumé), il peut être impossible d'ouvrir le magasin papier latéral. Dans ce cas, appuyer sur l'interrupteur pour réactiver la machine, puis appuyer sur le bouton d'ouverture du magasin papier latéral. |
|
REMARQUE
|
||||
|
Le Magasin Papier Latéral-C1 et le Magasin grande capacité A3-A1 sont des produits en option.
Les formats papier suivants sont acceptés dans le Magasin Papier Latéral-C1 ou le Magasin grande capacité A3-A1 :
Le format papier du Magasin Papier Latéral-C1 est fixé sur A4. Pour plus d'informations sur le changement du format papier pouvant être chargé dans le Magasin Papier Latéral-C1, contacter un revendeur Canon agréé local.
|
Chargement du papier dans le Magasin Papier Latéral-C1/Magasin grande capacité A3-A1
Un message invitant à charger du papier apparaît sur l'afficheur tactile lorsqu'il n'y a plus de papier dans le magasin papier latéral pendant une tâche d'impression.
Procéder comme suit pour charger du papier dans le magasin papier latéral.
 ATTENTION |
|
Lors de la manipulation du papier, veiller à ne pas se couper avec les bords du papier.
|
|
IMPORTANT
|
|
Les grammages suivants sont acceptés dans le Magasin Papier Latéral-C1 ou le Magasin grande capacité A3-A1 :
Magasin Papier Latéral-C1 : 52 à 220 g/m2
Magasin grande capacité A3-A1 : 52 à 256 g/m2
Si le papier vient à manquer et que l'impression s'arrête en mode Agrafage, ne pas retirer les feuilles de sortie attendant d'être agrafées. (L'impression et l'agrafage reprendront une fois le bourrage papier.)
|
|
REMARQUE
|
|
Si un message invitant à mettre du papier s'affiche avant la fin du tirage, les impressions restantes sont automatiquement effectuées après chargement du type de papier approprié. En cas de changement de la source papier, les impressions restantes sont effectuées après sélection de [OK].
|
1.
Ouvrir le magasin papier latéral.
 |
1.Appuyer sur le bouton d'ouverture. |
2. Ouvrir le magasin papier latéral.Le plateau élévateur intérieur est automatiquement abaissé en position de chargement.
|
2.
Préparer le papier à charger.
|
REMARQUE
|
|
Pour des impressions de qualité, utiliser le papier recommandé par Canon.
Déramer plusieurs fois les feuilles juste avant de les charger, puis aligner leurs bords pour faciliter l'alimentation.
|
3.
Soulever la roulette du support d'alimentation.
Si le Magasin Papier Latéral-C1 est installé, continuer à l'étape 4.
|
IMPORTANT
|
|
Lorsque l'on charge du papier, toujours commencer par soulever la roulette du support d'alimentation. Si cette recommandation n'est pas respectée, la roulette du support d'alimentation peut se détacher et le papier risque de ne pas être correctement entraîné.
Si l'on utilise le magasin papier latéral alors que la roulette du support d'alimentation s'est détachée, des bourrages papier risquent de se produire.
|
4.

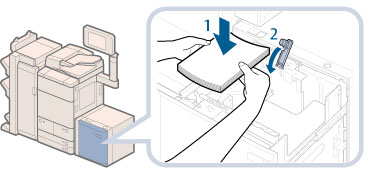

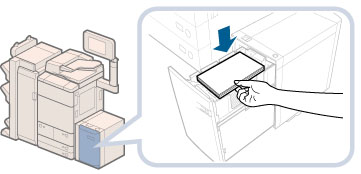

Charger la pile de papier dans le magasin latéral.
Magasin Papier Latéral-C1
Magasin grande capacité A3-A1
5.
Abaisser la roulette du support d'alimentation et fermer le magasin papier latéral.
|
ATTENTION |
|
Lors de la fermeture du magasin papier latéral, veiller à ne pas se coincer les doigts.
|
|
IMPORTANT
|
|
Ne pas charger les types de papier suivants dans le Magasin Papier Latéral-C1. Cela risquerait de provoquer un bourrage papier.
Papier bouclé ou froissé
Papier fin
Papier épais (plus de 220 g/m2)
Papier préimprimé à l'aide d'une imprimante à transfert thermique
Verso d'un papier qui a été préimprimé à l'aide d'une imprimante à transfert thermique
Papier couché
Papier calque
Transparents
Papier à onglets
Etiquettes
Ne pas charger les types de papier suivants dans le Magasin grande capacité A3-A1. Cela risquerait de provoquer un bourrage papier.
Papier bouclé ou froissé
Papier fin
Papier préimprimé à l'aide d'une imprimante à transfert thermique
Verso d'un papier qui a été préimprimé à l'aide d'une imprimante à transfert thermique
Papier couché
Papier calque
Papier à onglets
Le papier tuilé doit être redressé avant d'être chargé dans le magasin latéral.
Eviter de charger du papier déjà copié dans le Magasin Papier Latéral-C1/Magasin grande capacité A3-A1, cela risquerait d'entraîner un dysfonctionnement ou une détérioration de la machine. Pour copier au verso d'une feuille de papier déjà imprimée au recto (verso de page recto verso), toujours utiliser le plateau multifonctions pour charger le papier.
S'assurer que la plaque de changement de format dans le Magasin grande capacité A3-A1 est bien alignée sur les repères correspondant au format souhaité. Dans le cas contraire, le Magasin grande capacité A3-A1 pourrait s'endommager.
Ne pas introduire de feuilles ou d'autres objets dans les parties du magasin papier latéral inoccupées par la pile de papier. Cela risquerait de provoquer un bourrage papier.
Un ventilateur papier est installé à l'intérieur du Magasin grande capacité A3-A1. Ne pas insérer de trombones ni d'autres objets dans l'orifice du ventilateur.
Des bourrages peuvent se produire si l'on utilise le Magasin grande capacité A3-A1 dans un environnement particulièrement sec. Si un bourrage papier se produit, suivre les instructions indiquées sur l'afficheur tactile pour le supprimer. S'assurer, en outre, que le papier chargé n'est pas courbé (Voir "Magasin Papier Latéral-C1/Magasin grande capacité A3-A1 (En option)".). Si le papier est courbé, l'aplanir avant de le charger.
Il n'est pas possible de faire des copies ou d'imprimer lorsque la pile de papier dépasse le repère de capacité (
 ) ou quand la cassette est mal insérée dans le magasin papier latéral.S'assurer que la hauteur de la pile de papier ne dépasse pas le repère de capacité (
).Toujours vérifier l'installation du magasin papier latéral.
|
|
REMARQUE
|
|
Charger la pile de papier progressivement, à raison de 550 feuilles environ à la fois. Le plateau élévateur s'abaisse si le Magasin Papier Latéral-C1 ou le Magasin grande capacité A3-A1 peut accepter d'autres feuilles de papier.
Pour plus d'informations sur l'alignement de la plaquette de changement de format du Magasin grande capacité A3-A1, voir "Modification du format papier du Magasin grande capacité A3-A1".
Il se peut que la plaque de changement de format interne du Magasin grande capacité A3-A1 soit chaude au toucher en raison de l'air chaud que produit le ventilateur.
Pour des instructions sur le chargement de transparents, voir "Chargement de transparents".
Suivre les instructions éventuellement indiquées sur l'emballage du papier, qui concernent son chargement.
La face du papier à imprimer doit être chargée vers le haut dans le Magasin Papier Latéral-C1 ou le Magasin grande capacité A3-A1.
En cas de problème de qualité d'impression ou de bourrage papier, retourner la pile de papier et la charger de nouveau.
Pour plus d'informations sur l'orientation des feuilles préimprimées (comportant un logo ou un motif), voir "Relation entre l'orientation de l'original et celle du papier".
Remettre le papier qui ne serait pas utilisé dans son emballage et le conserver dans un endroit sec à l'abri du soleil.
Si le papier vient à manquer et que l'impression s'arrête, charger une nouvelle pile de papier. L'impression reprend dès que la nouvelle pile de papier a été chargée.
 |
Modification du format papier du Magasin grande capacité A3-A1
Cette section explique comment modifier le format papier du Magasin grande capacité A3-A1.
1.
Mémoriser le format papier du Magasin grande capacité A3-A1 sous [Réglages papier] de [Préférences] (Réglages/Enregistrement).
Pour plus d'informations sur la mémorisation du format papier du Magasin grande capacité A3-A1, voir "Mémorisation du type et du format de papier d'une source d'alimentation".
2.
Retirer toutes les feuilles de papier chargées, le mylar et la plaque de base du magasin papier latéral.
|
REMARQUE
|
|
L'ouverture du magasin papier latéral peut demander un certain temps, même lorsque l'on appuie sur le bouton d'ouverture.
|
3.
Retirer la vis bleue située sur la languette de maintien de bord arrière à l'aide d'une pièce de monnaie ou un objet similaire.
4.
Retirer le support de fixation de bord arrière.
5.

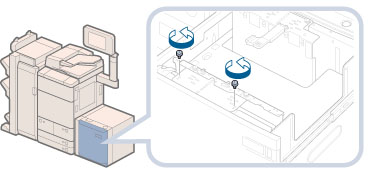

Retirer les deux vis bleues situées sur la plaque de changement de format externe à l'aide d'une pièce de monnaie ou un objet similaire.
|
IMPORTANT
|
|
Ne desserrer ni retirer aucune vis autre que les deux vis bleues situées sur la plaque de changement de format externe.
|
6.
Retirer la plaque de changement de format externe.
7.

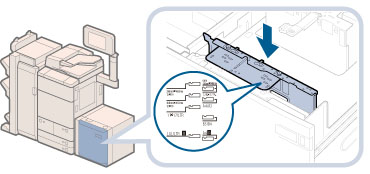

Aligner la plaque de changement de format externe sur les repères correspondant au format papier à charger.
|
IMPORTANT
|
|
S'assurer que la plaque de changement de format externe est bien alignée sur les repères correspondant au format souhaité. Deux repères de format sont disponibles pour le format papier à l'extrémité supérieure de la plaque de changement de format externe. Aligner la plaque de changement de format externe sur les repères correspondant au format souhaité.
S'assurer que la plaque de changement de format est bien alignée sur les repères correspondant au format souhaité. Dans le cas contraire, le Magasin grande capacité A3-A1 pourrait s'endommager.
|
8.

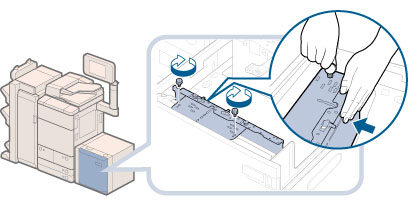

Fixer la plaque de changement de format externe au moyen des deux vis bleues à l'aide d'une pièce de monnaie ou d'un objet similaire tout en soutenant sa partie avant centrale et en la poussant vers soi.
Serrer les vis en les tournant dans le sens des aiguilles d'une montre.
Resserrer la vis bleue gauche avant de resserrer la vis bleue droite.
|
IMPORTANT
|
|
Si l'on resserre les vis bleues sans pousser la plaque de changement de format externe vers soi, la plaque risque d'être fixée de travers. Si l'on utilise le magasin papier latéral alors que la plaque de changement de format externe est installée de travers, le papier risque d'être entraîné en biais, ce qui peut provoquer des bourrages papier et une dégradation de la qualité d'impression. Par conséquent, il faut veiller à resserrer la vis bleue tout en poussant la plaque de changement de format externe vers soi.
|
9.

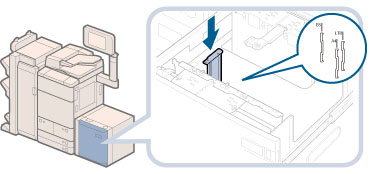

Aligner le support de fixation de bord arrière sur les repères correspondant au format souhaité.
|
IMPORTANT
|
|
Si le support de fixation de bord arrière n'est pas correctement aligné, des bourrages papier risquent de se produire, la qualité d'image de se dégrader et l'intérieur de la machine de s'encrasser. Avant de charger le papier, s'assurer que le support de fixation de bord arrière est correctement aligné sur les repères de format à l'extrémité supérieure et à la base du magasin papier latéral.
|
10.
Fixer le support de fixation de bord arrière au moyen des vis bleues à l'aide d'une pièce de monnaie ou d'un objet similaire.
Serrer les vis en les tournant dans le sens des aiguilles d'une montre.
|
IMPORTANT
|
|
Deux orifices sont prévus pour recevoir les vis permettant de fixer le support de fixation de bord arrière. Pour s'assurer que le support de fixation de bord arrière n'est pas installé de travers, vérifier qu'il est correctement fixé (dans l'alignement des repères correspondant au format de papier souhaité).
|
11.
Retirer les deux vis bleues situées sur la plaque de changement de format interne à l'aide d'une pièce de monnaie ou un objet similaire.
12.

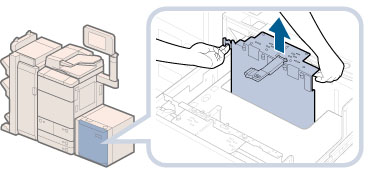

Retirer la plaque de changement de format interne.
|
REMARQUE
|
|
Il se peut que la plaque de changement de format interne soit chaude au toucher en raison de l'air chaud que produit le ventilateur.
|
13.
Aligner la plaque de changement de format interne sur les repères correspondant au format souhaité.
|
IMPORTANT
|
|
S'assurer que la plaque de changement de format interne est bien alignée sur les repères correspondant au format souhaité. Deux repères de format sont disponibles pour le format papier à l'extrémité supérieure de la plaque de changement de format interne. Aligner la plaque de changement de format interne sur les repères correspondant au format souhaité.
S'assurer que la plaque de changement de format est bien alignée sur les repères correspondant au format souhaité. Dans le cas contraire, le Magasin grande capacité A3-A1 pourrait s'endommager.
|
14.

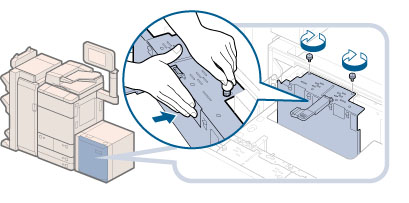

Fixer la plaque de changement de format interne au moyen des deux vis bleues à l'aide d'une pièce de monnaie ou d'un objet similaire tout en soutenant sa partie avant centrale et en l'éloignant de soi.
Resserrer la vis bleue droite avant de resserrer la vis bleue gauche.
|
IMPORTANT
|
|
Si l'on resserre les vis bleues sans éloigner la plaque de changement de format interne de soi, la plaque risque d'être fixée de travers. Si l'on utilise le magasin papier latéral alors que la plaque de changement de format interne est installée de travers, le papier risque d'être entraîné en biais, ce qui peut provoquer des bourrages papier et une dégradation de la qualité d'impression. Par conséquent, il faut veiller à resserrer la vis bleue tout en poussant la plaque de changement de format interne pour l'éloigner de soi.
|
15.
Insérer la plaque de base du magasin papier latéral correcte qui correspond au nouveau format papier se trouvant dans le magasin papier latéral.
Si la plaque de base du magasin papier latéral n'est pas utilisée, éloigner le Magasin grande capacité A3-A1 de la machine, et l'accrocher sur le crochet de la partie gauche intérieure du Magasin grande capacité A3-A1.
|
IMPORTANT
|
|
Toujours utiliser la plaque de base du magasin papier latéral lors du chargement de papier dans le magasin papier latéral. Si l'on charge le papier sans mettre en place la plaque de base du magasin papier latéral, les feuilles de papier chargées risquent de déborder du plateau élévateur, ce qui peut provoquer des bourrages papier.
Ne jamais poser la plaque de base du magasin à un emplacement vide du magasin papier latéral, sans quoi la machine pourrait ne pas fonctionner correctement.
|
16.

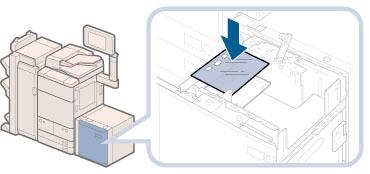

Placer la feuille du format papier qui correspond au nouveau format papier dans le magasin papier latéral.
|
IMPORTANT
|
|
Ne jamais poser le mylar à un emplacement vide du magasin papier latéral, sans quoi la machine pourrait ne pas fonctionner correctement.
|
17.

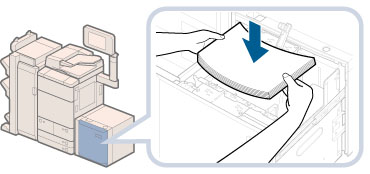

Charger la pile de papier dans le magasin papier latéral, puis abaisser la roulette du support d'alimentation.
|
ATTENTION |
|
Lors du chargement du papier, veiller à ne pas se couper avec les bords du papier.
|
|
IMPORTANT
|
|
Si l'on charge du papier d'un format supérieur au A4, il faut tout d'abord fermer le magasin papier latéral pour faire monter le plateau élévateur, puis ouvrir le magasin papier latéral et charger le papier. Si l'on charge du papier d'un format supérieur au A4 alors que le plateau élévateur ne se trouve pas à son niveau le plus bas, le papier risque de ne pas être chargé correctement et des bourrages papier peuvent se produire.
Ne pas introduire de feuilles ou d'autres objets dans la partie du magasin papier latéral inoccupée, sans quoi la machine pourrait ne pas fonctionner correctement.
|
|
REMARQUE
|
|
Lorsque l'on charge du papier, s'assurer que l'épaisseur de la pile ne dépasse pas 20 mm. Si cette recommandation n'est pas respectée, les bords de la pile risquent d'onduler ou de se froisser, ce qui peut entraîner une dégradation de la qualité d'impression.
|
18.

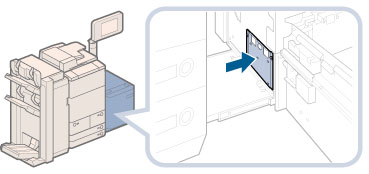

Apposer la plaquette magnétique indiquant le nouveau format papier sur le Magasin grande capacité A3-A1.
19.
Fermer le magasin papier latéral.
Le plateau élévateur interne se lève automatiquement et prépare le magasin papier latéral à l'alimentation.
|
ATTENTION |
|
Lors de la fermeture du magasin papier latéral, veiller à ne pas se coincer les doigts.
|
