Unité d'insertion de Document-K1
Si le mode Ajouter couverture, Intercalaire, Séparation ou Brochure est défini, il est possible d'utiliser le papier chargé dans l'unité d'insertion de document comme couverture ou intercalaire. Si l'Unité d'insertion de Document-K1 est installée sur le module de finition, il est possible d'utiliser un papier différent de celui du corps du document pour la couverture ou l'intercalaire.

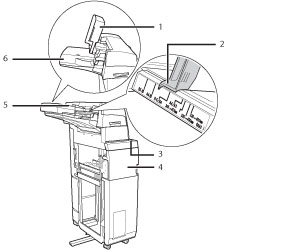

Nomenclature
|
1.
|
Réceptacle supérieur
Il est possible de charger le papier à utiliser comme couverture, intercalaire ou séparation, etc.
|
|
2.
|
Réceptacle inférieur
Il est possible de charger le papier à utiliser comme couverture, intercalaire ou séparation, etc.
|
|
3.
|
Capot du réceptacle
A soulever pour charger le papier dans le réceptacle inférieur.
|
|
4.
|
Guides coulissants
Ajuster les guides coulissants en fonction de la largeur de l'original.
|
|
5.
|
Interrupteur principal
Appuyer sur le côté "I" pour mettre l'Unité d'insertion de Document-K1 sous tension. (Voir "Interrupteur principal et touche d'économie d'énergie".)
|
|
6.
|
Capot avant
A ouvrir pour retirer le papier bloqué. (Voir "Unité d'insertion de Document-K1 (En option)".)
|
Module d'insertion
Module d'insertion
Si le mode Ajouter couverture, Intercalaire, Séparation ou Brochure est défini, il est possible d'utiliser le papier chargé dans l'unité d'insertion de document comme couverture ou intercalaire. Si l'Unité d'insertion de Document-K1 est installée sur le module de finition, il est possible d'utiliser un papier différent de celui du corps du document pour la couverture ou l'intercalaire.
|
IMPORTANT
|
|
Le papier bouclé ou courbé doit être aplani avant d'être chargé dans l'Unité d'insertion de Document-K1.
Les types de papier suivants ne doivent pas être placés dans l'Unité d'insertion de Document-K1, cela pourrait provoquer un bourrage papier.
Intercalaires déchirés
Papier bouclé ou froissé
Intercalaires assemblés par des agrafes ou des trombones
Transparents ou intercalaires à haut degré de transparence
Etiquettes
Certains types de papier ne peuvent pas être utilisés avec l'Unité d'insertion de Document-K1. Pour plus d'informations, contacter le revendeur Canon agréé local.
|
Tableau des résultats d'impression et des réglages du mode Agrafage de l'unité d'insertion de document
|
Placement de la couverture/l'original
|
Réglages du mode Agrafage/Résultat
d'impression |
||
|
Unité d'insertion de Document-K1*1
|
Chargeur
|
Vitre d'exposition
|
|
 |
 |
 |
En coin : supérieur gauche
Double : gauche
 A4
|
 |
 |
 |
En coin : inférieur gauche
Double : gauche
 A3
|
 |
 |
En coin : supérieur droit
Double : droit
A3
|
|
 |
 |
 |
En coin : inférieur gauche
Double : gauche  A4
|
 |
 |
En coin : supérieur droit
Double : droit
A4
|
|
 |
 |
 |
En coin : supérieur gauche
Double : gauche
 A3
|
 |
|
|
En coin : supérieur droit
Double : droit
 A4
|
|
|
|
|
En coin : supérieur gauche
 A3
|
|
|
|
En coin : inférieur droit
A3
|
|
|
|
|
|
En coin : supérieur gauche
 A4
|
|
|
|
En coin : inférieur droit
A4
|
|
 |
|
|
En coin : supérieur droit
Double : droit
 A3
|
|
|
|
|
Piqûre à cheval
 |
*1 Le papier peut être chargé dans les réceptacles supérieur et inférieur. La face du papier doit être chargée du même côté pour les réceptacles supérieur et inférieur.
|
REMARQUE
|
|
Pour plus d'informations sur le chargement du papier dans l'Unité d'insertion de Document-K1, voir "Chargement du papier dans le Unité d'insertion de Document-K1 (en option)".
|
