Module de Finition agrafage-Q1 PRO/Module de Finition P.A.C.-Q1 PRO/Module de perforation-BT1/Module de perforation-BU1

Le Module de Finition agrafage-Q1 PRO et le Module de Finition P.A.C.-Q1 PRO prennent en charge les modes de finition suivants : Tri séquentiel, Tri groupé, Décalage et Agrafage.

Le Module de Finition P.A.C.-Q1 PRO prend également en charge le mode Piqûre à cheval.

Si l'Module de perforation-BT1/Module de perforation-BU1 est installée, le mode Perforation peut également être utilisé.

Nomenclature

Modes de finition

Formats papier acceptés

ATTENTION
Ne pas placer les doigts ou les mains sur le module de finition lorsqu'il fonctionne sous peine de l'endommager ou de se blesser. Lorsque l'on retire du papier du réceptacle de sortie du module de finition, ne pas placer les mains sur ce réceptacle car elles risquent d'être pincées si le réceptacle se relève. Si la machine est équipée d'un module de finition, ne pas placer la main sur la partie du réceptacle où s'effectue l'agrafage (près des rouleaux), sous peine de se blesser.

ATTENTION

Ne pas placer les doigts ou les mains sur le module de finition lorsqu'il fonctionne sous peine de l'endommager ou de se blesser.

Lorsque l'on retire du papier du réceptacle de sortie du module de finition, ne pas placer les mains sur ce réceptacle car elles risquent d'être pincées si le réceptacle se relève.

Si la machine est équipée d'un module de finition, ne pas placer la main sur la partie du réceptacle où s'effectue l'agrafage (près des rouleaux), sous peine de se blesser.

IMPORTANT
Ne rien placer d'autre que du papier dans les réceptacles du module de finition, sous peine de les endommager. Ne rien placer sous les réceptacles du module de finition, sous peine de les endommager. Si un papier d'un grammage inférieur à 64 g/m2 est utilisé pour la couverture, les feuilles risquent de se froisser lors de la piqûre à cheval. Si un papier d'un grammage inférieur à 64 g/m2 est utilisé pour la couverture avec le Massicot-D1 installé, le bord massicoté des feuilles risque d'être inégal. Avec une petite largeur de papier, les feuilles risquent d'être piquées à cheval avec des bords inégaux. Dans ce cas, vérifier la largeur du papier. Avec une petite largeur de papier, les feuilles risquent d'être agrafées (En coin/Double) avec des bords inégaux. Dans ce cas, vérifier la largeur du papier. Avec une petite largeur de papier et si le Massicot-D1 est utilisé, les feuilles risquent d'être massicotées avec des bords inégaux. Dans ce cas, vérifier la largeur du papier. Si une brochure avec P.A.C est créée en utilisant du papier couché ou des intercalaires pour la couverture, l'image imprimée sur la page après la couverture risque de coller au dos de la couverture ou des intercalaires, en fonction du type de papier couché utilisé. Si l'on crée une brochure avec P.A.C. ou le mode Agrafage (En coin/Double) en utilisant du papier couché ou des intercalaires pour la couverture, la surface des jeux de copie risque de salir (traces de toner) la couverture en fonction du type de papier couché utilisé. Si une brochure avec P.A.C. est créée en utilisant du papier couché pour la couverture, des craquelures risquent d'apparaître autour du pli de la couverture en fonction du type de papier couché utilisé. Si le mode Agrafage (En coin/Double) est utilisé pour agrafer plusieurs jeux de copies utilisant du papier couché pour la couverture, les agrafes des jeux de copies risquent de salir la surface de la couverture des copies déjà imprimées, en fonction du type de papier couché utilisé.

IMPORTANT

Ne rien placer d'autre que du papier dans les réceptacles du module de finition, sous peine de les endommager.

Ne rien placer sous les réceptacles du module de finition, sous peine de les endommager.

Si un papier d'un grammage inférieur à 64 g/m2 est utilisé pour la couverture, les feuilles risquent de se froisser lors de la piqûre à cheval.

Si un papier d'un grammage inférieur à 64 g/m2 est utilisé pour la couverture avec le Massicot-D1 installé, le bord massicoté des feuilles risque d'être inégal.

Avec une petite largeur de papier, les feuilles risquent d'être piquées à cheval avec des bords inégaux. Dans ce cas, vérifier la largeur du papier.

Avec une petite largeur de papier, les feuilles risquent d'être agrafées (En coin/Double) avec des bords inégaux. Dans ce cas, vérifier la largeur du papier.

Avec une petite largeur de papier et si le Massicot-D1 est utilisé, les feuilles risquent d'être massicotées avec des bords inégaux. Dans ce cas, vérifier la largeur du papier.

Si une brochure avec P.A.C est créée en utilisant du papier couché ou des intercalaires pour la couverture, l'image imprimée sur la page après la couverture risque de coller au dos de la couverture ou des intercalaires, en fonction du type de papier couché utilisé.

Si l'on crée une brochure avec P.A.C. ou le mode Agrafage (En coin/Double) en utilisant du papier couché ou des intercalaires pour la couverture, la surface des jeux de copie risque de salir (traces de toner) la couverture en fonction du type de papier couché utilisé.

Si une brochure avec P.A.C. est créée en utilisant du papier couché pour la couverture, des craquelures risquent d'apparaître autour du pli de la couverture en fonction du type de papier couché utilisé.

Si le mode Agrafage (En coin/Double) est utilisé pour agrafer plusieurs jeux de copies utilisant du papier couché pour la couverture, les agrafes des jeux de copies risquent de salir la surface de la couverture des copies déjà imprimées, en fonction du type de papier couché utilisé.

REMARQUE
Le nom du module de perforation peut varier selon les régions.

Nomenclature

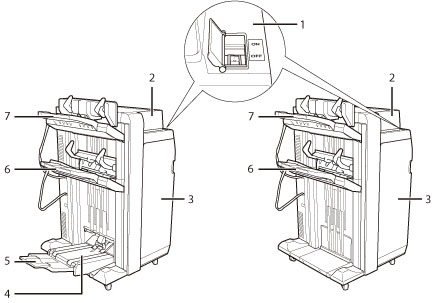

Vue externe


Module de Finition P.A.C.-Q1 PRO	Module de Finition agrafage-Q1 PRO

1.	Interrupteur principal Appuyer sur le côté "I" pour mettre le module de finition sous tension. (Voir "Interrupteur principal et touche d'économie d'énergie".)
2.	Capot supérieur A ouvrir pour retirer le papier bloqué. (Voir "Elimination des bourrages papier".)
3.	Capot avant A ouvrir pour remplacer la cartouche d'agrafes, retirer le papier bloqué ou éliminer un bourrage d'agrafes dans l'ensemble d'agrafage et l'agrafeuse avec piqûre à cheval. (Voir "Entretien" et "Résolution des problèmes".)
4.	Réceptacle des brochures (Module de Finition P.A.C.-Q1 PRO uniquement) Reçoit les documents imprimés reliés avec une piqûre à cheval.
5.	Réceptacle des brochures auxiliaire (Module de Finition P.A.C.-Q1 PRO uniquement) Sortir le plateau auxiliaire pour les brochures grand format.
6.	Réceptacle de sortie B Les impressions sont déposées dans ce réceptacle. Le mode Choix du réceptacle peut être défini de sorte que les impressions soient déposées dans ce réceptacle lors de l'utilisation de certaines fonctions. (Voir "Choix du réceptacle de sortie".)
7.	Réceptacle de sortie A Les impressions sont déposées dans ce réceptacle. Le mode Choix du réceptacle peut être défini de sorte que les impressions soient déposées dans ce réceptacle lors de l'utilisation de certaines fonctions. (Voir "Choix du réceptacle de sortie".)

REMARQUE
Le réceptacle de sortie A/B aligne le papier imprimé sur ses deux guides d'alignement. Il est possible de régler la position de ces guides. Pour plus d'informations, voir "Alignement du papier dans le réceptacle A/B d'un module de finition".

Vue interne

1.	Réceptacle de résidus de perforation (Module de perforation-BT1/Module de perforation-BU1) Sortir le réceptacle pour vider les résidus de perforation. (Voir "Retrait des résidus de perforation (pour produits en option)".)
2.	Réceptacle des agrafes usagées Sortir le réceptacle pour jeter les agrafes usagées. (Voir "Retrait des agrafes usagées (pour produits en option)".)

Modes de finition

Le Module de Finition agrafage-Q1 PRO et le Module de Finition P.A.C.-Q1 PRO prennent en charge les modes de finition suivants :

Mode Tri séquentiel

Les impressions sont automatiquement triées et agencées en jeux arrangés dans l'ordre des pages.

Mode Tri groupé

Toutes les impressions de la même page de l'original sont regroupées en jeux.

Mode Décalage

Les tirages sont décalés alternativement vers l'avant et l'arrière du réceptacle.

Le papier est imprimé en orientation verticale (portrait) ou horizontale (paysage), selon l'orientation des originaux. Par exemple, avec des originaux A4R, les feuilles s'impriment dans le sens horizontal. Avec des originaux A4, les feuilles s'impriment dans le sens vertical.

Mode Agrafage

Les impressions sont automatiquement triées dans l'ordre des pages et agrafées. Les documents imprimés sont agrafés aux endroits suivants :

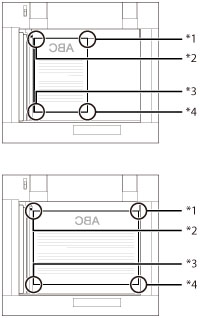

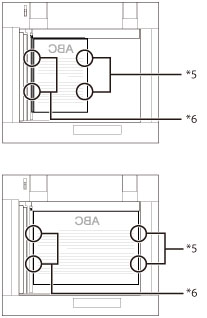

Si l'original est placé sur la vitre d'exposition :

Zone d'agrafage en coin		Zone d'agrafage double

1 Supérieure gauche 2 Supérieure droite 3 Inférieure droite 4 Inférieure gauche		5 Côté gauche 6 Côté droit

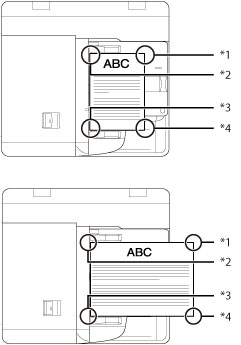

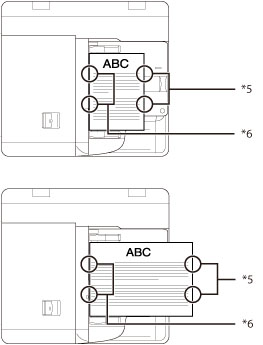

Si les originaux sont placés dans le chargeur :

Zone d'agrafage en coin		Zone d'agrafage double

1 Supérieure droite 2 Supérieure gauche 3 Inférieure gauche 4 Inférieure droite		5 Côté droit 6 Côté gauche

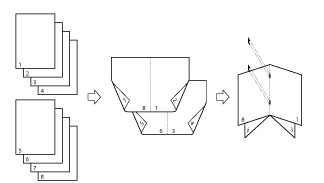

Mode Piqûre à cheval

Permet de réaliser des brochures constituées de pages pliées et agrafées au milieu.

Mode Perforation

Deux ou quatre trous (selon le format de papier) sont perforés sur les feuilles imprimées.

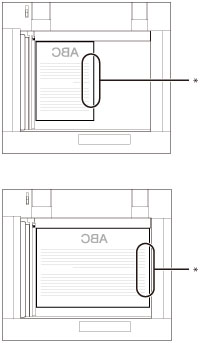

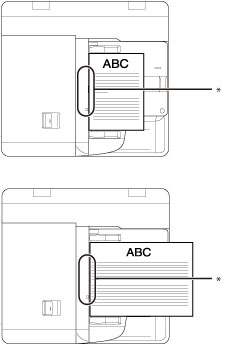

Les zones de perforation sont représentées sur l'illustration ci-dessous.

Vitre d'exposition	Chargeur

* Zone de perforation

La distance entre les trous est représentée sur l'illustration ci-dessous.

Module de perforation-BT1


2 trous	4 trous
* 80 mm

Module de perforation-BU1

4 trous

*1 21 mm

*2 70 mm

Mode Pli cavalier

La machine plie plusieurs feuilles de papier en deux.

IMPORTANT
Les formats papier suivants peuvent être agrafés : Agrafage double : A3, A4, A4R ou format personnalisé (182 mm x 182 mm à 297 mm x 432 mm) Agrafage en coin : A3, A4, A4R ou format personnalisé (210 mm x 182 mm à 297 mm x 432 mm) Il est impossible d'agrafer des transparents, du papier calque ou des étiquettes. Les formats papier suivants peuvent être piqués à cheval : 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4 ou format personnalisé (210 mm x 279,3 mm à 330,2 mm x 487,7 mm) Il n'est pas possible de piquer à cheval du papier calque, des transparents, du papier préperforé, du papier à onglets ou des étiquettes. Les formats de papier suivants peuvent être perforés : Lorsque le Module de perforation-BT1 est installé Deux trous : A3, A4, A4R, format personnalisé (182 mm x 182 mm à 297 mm x 432 mm) Quatre trous : A3, A4, format personnalisé (257 mm x 182 mm à 297 mm x 432 mm) Lorsque le Module de perforation-BU1 est installé : A3, A4, A4R, format personnalisé (182 mm x 182 mm à 297 mm x 432 mm) Il n'est pas possible de perforer du papier calque, des transparents, du papier préperforé ou des étiquettes. Un pli cavalier peut être appliqué aux formats de papier suivants : 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R ou format personnalisé (210 mm x 279,3 mm à 330,2 mm x 487,7 mm) Il n'est pas possible d'appliquer un pli cavalier au papier calque, aux transparents, au papier préperforé, au papier à onglets ou aux étiquettes. Dans les cas suivants, le papier imprimé risque de ne pas être aligné ou de tomber du réceptacle : A l'utilisation de papier fin (en raison de la température, du taux d'humidité, des caractéristiques du type de papier ou du bouclage du papier) Lorsque le mode de perforation est activé

IMPORTANT

Les formats papier suivants peuvent être agrafés :

Agrafage double : A3, A4, A4R ou format personnalisé (182 mm x 182 mm à 297 mm x 432 mm)

Agrafage en coin : A3, A4, A4R ou format personnalisé (210 mm x 182 mm à 297 mm x 432 mm)

Il est impossible d'agrafer des transparents, du papier calque ou des étiquettes.

Les formats papier suivants peuvent être piqués à cheval : 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4 ou format personnalisé (210 mm x 279,3 mm à 330,2 mm x 487,7 mm)

Il n'est pas possible de piquer à cheval du papier calque, des transparents, du papier préperforé, du papier à onglets ou des étiquettes.

Les formats de papier suivants peuvent être perforés :

Lorsque le Module de perforation-BT1 est installé
Deux trous : A3, A4, A4R, format personnalisé (182 mm x 182 mm à 297 mm x 432 mm)
Quatre trous : A3, A4, format personnalisé (257 mm x 182 mm à 297 mm x 432 mm)

Lorsque le Module de perforation-BU1 est installé
: A3, A4, A4R, format personnalisé (182 mm x 182 mm à 297 mm x 432 mm)

Il n'est pas possible de perforer du papier calque, des transparents, du papier préperforé ou des étiquettes.

Un pli cavalier peut être appliqué aux formats de papier suivants : 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R ou format personnalisé (210 mm x 279,3 mm à 330,2 mm x 487,7 mm)

Il n'est pas possible d'appliquer un pli cavalier au papier calque, aux transparents, au papier préperforé, au papier à onglets ou aux étiquettes.

Dans les cas suivants, le papier imprimé risque de ne pas être aligné ou de tomber du réceptacle :

A l'utilisation de papier fin (en raison de la température, du taux d'humidité, des caractéristiques du type de papier ou du bouclage du papier)

Lorsque le mode de perforation est activé

REMARQUE

Pour plus d'informations sur les opérations de maintenance du module de finition, telles que le remplacement des agrafes, voir "Entretien". Pour plus d'informations sur l'élimination des bourrages papier ou des bourrages d'agrafes, voir "Résolution des problèmes".

Lorsque le mode Finition est activé, les réceptacles de sortie s'abaissent au fur et à mesure que l'épaisseur de la pile de papier imprimé augmente. Lorsque la limite d'empilement du réceptacle est atteinte, les documents imprimés suivants sont automatiquement déposés dans le prochain réceptacle disponible. Si tous les réceptacles ont atteint leur limite d'empilement, l'impression s'arrête. Retirer tout le papier de sortie des réceptacles pour qu'ils remontent et que l'impression puisse reprendre.

Il est impossible de sortir le papier agrafé par le réceptacle A.

Si l'on appuie sur [Décalage] lorsque le mode Tri séquentiel ou Tri groupé est sélectionné, chaque jeu d'impression est décalé de la distance mentionnée ci-dessous avant d'être déposé dans le réceptacle de sortie.

Sans agrafage :	Chaque jeu d'impression est décalé d'environ 20 mm (pour un format papier autre que A4R).
	Chaque jeu d'impression est décalé d'environ 15 mm (format papier A4R).
Agrafage en coin :	Chaque jeu d'impression est décalé d'environ 20 mm.
Agrafage double :	Chaque jeu d'impression est décalé d'environ 20 mm.

Lorsque le mode Agrafage est activé, le réceptacle de sortie s'abaisse au fur et à mesure que l'épaisseur de la pile de papier imprimé augmente. Lorsque la limite d'empilement du réceptacle est atteinte, ou après 100 jeux d'impression ou l'épaisseur prédéfinie dépassée, l'impression et l'agrafage s'arrêtent. Une fois que tous les documents agrafés sont retirés du réceptacle de sortie, l'impression et l'agrafage reprennent.

Lorsque le mode Agrafage est utilisé, ne pas retirer la pile de papier du réceptacle de sortie pendant l'exécution de la tâche, mais à la fin.

Les Agrafes-N1 équipent en standard le Module de Finition agrafage-Q1 PRO.

Les Agrafes-N1 et les Agrafes-P1 équipent en standard le Module de Finition P.A.C.-Q1 PRO.

Si l'on active le mode Agrafage alors que les jeux de copies/d'impressions comprennent plus de 50 feuilles de papier A3 ou A4R (80 g/m2) ou 100 feuilles de papier A4 (80 g/m2), ces jeux seront décalés, mais pas agrafés. En outre, lorsqu'on utilise du papier couché ou du papier épais, il est possible que la machine ne puisse pas agrafer les jeux, même si l'on ne dépasse pas le nombre maximal de feuilles (intercalaires et feuilles de séparation compris) que le module de finition peut prendre en charge.

Si la machine s'arrête pendant l'agrafage et que le message <Charger des agrafes dans l'ensemble d'agrafage.> s'affiche, cela signifie qu'il ne reste presque plus d'agrafes. Il faut alors remplacer la recharge d'agrafes. (Voir "Entretien".)

Le mode Piqûre à cheval n'est disponible que si le Module de Finition P.A.C.-Q1 PRO est installé.

Le nombre maximal de feuilles qu'il est possible d'agrafer en mode piqûre à cheval varie en fonction du type et du grammage du papier utilisé. Par exemple, si l'on utilise du papier ordinaire (80 g/m2), il est possible d'agrafer 25 feuilles (soit 100 pages) à la fois en mode Piqûre à cheval.

La précision des plis créés en mode Piqûre à cheval peut varier en fonction du type de papier et du nombre de feuilles.

Pour plus d'informations sur le nombre maximal de feuilles pouvant être pliées en Z et agrafées lorsque le Module de pli en C et en Z-H1 est installé, voir "Mode Agrafage avec le mode Pli en Z".

Le mode Perforation n'est disponible que si le Module de perforation-BT1/Module de perforation-BU1 est installé.

Le mode Pli cavalier n'est disponible que si le Module de Finition P.A.C.-Q1 PRO est installé.

Le pli cavalier peut être appliqué sur 5 feuilles au maximum (80 g/m2), qui sont ensuite déposées.

Formats papier acceptés

Les formats papier indiqués ci-dessous sont pris en charge par le Module de Finition agrafage-Q1 PRO/Module de Finition P.A.C.-Q1 PRO. Toutefois, certains formats papier peuvent ne pas être acceptés selon les fonctions choisies.

: Disponible

- : Non disponible

Format papier		Réceptacle A	Réceptacle B	Réceptacle des brochures
330 mm x 483 mm
305 mm x 457 mm
SRA3
A3
A4				-
A4R
A5R			-	-
Format personnalisé	100 mm x 182 mm à 330,2 mm x 487,7 mm		*1	*2
Format libre	100 mm x 182 mm à 330,2 mm x 487,7 mm		-	-

*1 Le format du papier personnalisé pouvant être chargé doit se trouver entre 182 mm x 182 mm et 330,2 mm x 487,7 mm.

*2 Le format du papier personnalisé pouvant être chargé doit se trouver entre 210 mm x 279,3 mm et 330,2 mm x 487,7 mm.

REMARQUE
Le réceptacle des brochures peut uniquement être utilisé lorsque le Module de Finition P.A.C.-Q1 PRO est installé. Les formats papier d'une largeur inférieure à 182 mm, tels que B6, ne peuvent pas être déposés dans le réceptacle de sortie B.
