Caricamento della carta nella Paper Deck Unit-C1/POD Deck Lite-A1 (opzionale)
Se sulla macchina si installano Paper Deck Unit-C1 o POD Deck Lite-A1, si dispone di una fonte di alimentazione della carta aggiuntiva per i lavori di stampa.
La Paper Deck Unit-C1 o POD Deck Lite-A1 hanno una capienza di 3.500 fogli (80 g/m2).
|
IMPORTANTE
|
|
Se la macchina è nel modo riposo (il pannello digitale non viene visualizzato ed è illuminato solo
 ), potrebbe essere impossibile aprire la paper deck unit. In tal caso, premere per riattivare la macchina e quindi il pulsante di apertura sulla paper deck unit. |
|
NOTA
|
||||
|
Lo Paper Deck Unit-C1 e il POD Deck Lite-A1 sono prodotti opzionali.
Nella Paper Deck Unit-C1 o POD Deck Lite-A1 è possibile caricare i seguenti formati di carta:
Il formato carta della Paper Deck Unit-C1 è fisso su A4. Per istruzioni sulla modifica del formato carta che è possibile caricare nella Paper Deck Unit-C1, contattare il rivenditore autorizzato Canon locale.
|
Caricamento della carta nella Paper Deck Unit-C1/POD Deck Lite-A1
Se si seleziona il paper deck quando non è presente carta o se la carta si esaurisce durante un lavoro di stampa, sul pannello digitale viene visualizzata una schermata che chiede di caricare nuova carta.
Per caricare la carta nel paper deck, seguire la procedura descritta di seguito.
 ATTENZIONE |
|
Nel maneggiare la carta, fare attenzione a non tagliarsi con il filo dei fogli.
|
|
IMPORTANTE
|
|
Nella Paper Deck Unit-C1 o POD Deck Lite-A1 è possibile caricare carta con le seguenti grammature:
Paper Deck Unit-C1: da 52 a 220 g/m2
POD Deck Lite-A1: da 52 a 256 g/m2
Se la carta finisce e la stampa si interrompe quando si stampa in modo Pinzatura, non rimuovere i fogli stampati in attesa della pinzatura. (La stampa e la pinzatura riprendono dopo aver risolto l'inceppamento della carta.)
|
|
NOTA
|
|
Se mentre è in corso la stampa viene visualizzato un messaggio che chiede di caricare la carta, la stampa si interrompe e riprende solo dopo che è stata inserita della carta del tipo corretto. Se si seleziona una fonte di alimentazione diversa, le stampe rimanenti verranno effettuate dopo aver premuto [OK].
|
1.

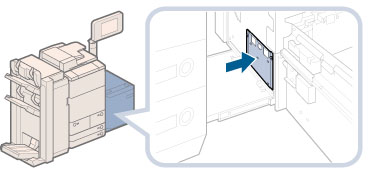

Aprire la paper deck unit.
 |
1. Premere il pulsante di apertura. |
2. Aprire la paper deck unit.Il dispositivo di sollevamento interno si abbassa automaticamente nella posizione di caricamento carta.
|
2.
Preparare la carta da caricare.
|
NOTA
|
|
Per ottenere stampe di qualità, utilizzare carta del tipo consigliato da Canon.
Prima di caricare la carta, smazzare sempre i fogli diverse volte, quindi pareggiare i bordi dei fogli per agevolare l'alimentazione.
|
3.
Sollevare il rullo di sostegno di alimentazione.
Se Paper Deck Unit-C1 è installato, continuare al passaggio 4.
|
IMPORTANTE
|
|
Quando si carica la carta, assicurarsi innanzi tutto di sollevare il rullo di sostegno di alimentazione. Se si carica la carta senza sollevare tale rullo, potrebbe staccarsi e la carta potrebbe non venire alimentata correttamente.
L'utilizzo del piano carta quando il rullo di sostegno di alimentazione è staccato può causare inceppamenti.
|
4.
Caricare i fogli nel paper deck.
Paper Deck Unit-C1
POD Deck Lite-A1
5.
Abbassare il rullo di sostegno di alimentazione e chiudere la paper deck unit.
|
ATTENZIONE |
|
Quando si chiude il paper deck, fare attenzione a non pinzarsi le dita per non incorrere in un infortunio.
|
|
IMPORTANTE
|
|
Non caricare nella Paper Deck Unit-C1 carta dei tipi indicati di seguito. In caso contrario, si possono verificare inceppamenti.
Fogli arrotolati o arricciati
Fogli di carta sottile
Carta spessa (oltre 220 g/m2)
Carta su cui si è stampato utilizzando una stampante per trasferimento termico
Retro di fogli di carta su cui si è stampato utilizzando una stampante per trasferimento termico
Carta patinata
Traslucido
Lucidi
Fogli rubrica
Etichette
Non caricare nella POD Deck Lite-A1 carta dei tipi indicati di seguito. In caso contrario, si possono verificare inceppamenti.
Fogli arrotolati o arricciati
Fogli di carta sottile
Carta su cui si è stampato utilizzando una stampante per trasferimento termico
Retro di fogli di carta su cui si è stampato utilizzando una stampante per trasferimento termico
Carta patinata
Traslucido
Fogli rubrica
Lisciare i bordi arricciati prima di caricare i fogli nella paper deck unit.
Non caricare carta nella Paper Deck Unit-C1/POD Deck Lite-A1 su cui sia stata effettuata una copia in precedenza poiché si potrebbero causare guasti o danni alla copiatrice. Utilizzare sempre il vassoio multiuso per alimentare la carta quando si desidera copiare sul retro di un foglio di carta su cui è già stata effettuata la copia sul lato anteriore (secondo lato di una copia fronte-retro).
Assicurarsi che la piastra di modifica del formato in POD Deck Lite-A1 sia allineata correttamente con i segni del formato carta desiderato. Se la piastra del formato carta non è allineata correttamente, il POD Deck Lite-A1 potrebbe venire danneggiato.
Non posizionare carta o altri oggetti nell'area vuota dell'unità paper deck vicino all'area in cui si inserisce la carta. In caso contrario, si possono verificare inceppamenti carta.
Un soffiatore per la carta è installato all'interno di POD Deck Lite-A1. Non inserire graffette o altri corpi estranei nella porta del soffiatore.
Si possono verificare inceppamenti se si carica carta nel POD Deck Lite-A1 in un ambiente scarsamente umido. Se si verificano inceppamenti, seguire le istruzioni sul pannello digitale per rimuovere la carta inceppata. Inoltre assicurarsi che la carta caricata non sia arricciata (Vedere "Paper Deck Unit-C1/POD Deck Lite-A1 (opzionale)".). Gli arricciamenti della carta devono essere raddrizzati prima del caricamento.
Se si supera il contrassegno di capienza massima (
 ) o se il cassetto non è inserito completamente nella paper deck unit, non sarà possibile copiare o stampare.Non superare il simbolo di capienza massima (
).Verificare sempre che la paper deck unit sia inserita correttamente.
|
|
NOTA
|
|
Caricare i fogli a più riprese, aggiungendone circa 550 per volta. Se nella Paper Deck Unit-C1 o POD Deck Lite-A1 è possibile caricare altra carta, il dispositivo di sollevamento si abbassa.
Per ulteriori informazioni sull'allineamento della piastra di modifica del formato di POD Deck Lite-A1, vedere "Modifica del formato carta per POD Deck Lite-A1".
L'aria calda soffiata dalla ventola potrebbe riscaldare la piastra di modifica del formato interna di POD Deck Lite-A1.
Per istruzioni su come caricare i lucidi, vedere "Caricamento di lucidi".
Se sulla confezione di carta che si sta utilizzando sono presenti istruzioni su come caricare la carta, seguire le istruzioni indicate.
Quando si carica la carta nella Paper Deck Unit-C1 o POD Deck Lite-A1 il lato su cui avviene la stampa è quello rivolto in alto.
In caso di problemi, ad esempio una qualità di stampa scadente o un inceppamento, provare a voltare la carta.
Per ulteriori informazioni sulla direzione di stampa dei fogli prestampati (carta intestata ecc.), vedere "Rapporto tra l'orientamento originale e l'orientamento della carta".
Avvolgere la carta inutilizzata nell'involucro originale e riporla in un luogo asciutto, lontano dalla luce solare diretta.
Se la carta finisce e la stampa si interrompe, caricare altra carta. La stampa viene riavviata dopo il caricamento della carta.
 |
Modifica del formato carta per POD Deck Lite-A1
Questa sezione descrive come modificare il formato carta per POD Deck Lite-A1.
1.
Registrare il formato carta desiderato per POD Deck Lite-A1 in [Impostazioni carta] in [Preferenze] (Impostazioni/Registrazione).
Per istruzioni sulla registrazione del formato carta per POD Deck Lite-A1, vedere "Registrazione del formato e tipo di carta per una fonte di alimentazione".
2.
Rimuovere tutta la carta caricata, il foglio del formato carta e la piastra di base del piano nel piano carta.
|
NOTA
|
|
L'apertura del piano carta potrebbe richiedere un po' di tempo anche se si preme il pulsante di apertura.
|
3.
Rimuovere la vite blu del fermo del bordo posteriore utilizzando una moneta o uno strumento simile.
4.
Rimuovere il fermo del bordo posteriore.
5.
Rimuovere le due viti blu sulla piastra di modifica del formato esterna utilizzando una moneta o uno strumento simile.
|
IMPORTANTE
|
|
Non allentare o rimuovere viti diverse dalle due viti blu sulla piastra di modifica del formato esterna.
|
6.
Rimuovere la piastra di modifica del formato esterna.
7.
Allineare la piastra di modifica del formato esterna con i marchi per il formato carta desiderato che si desidera caricare.
|
IMPORTANTE
|
|
Assicurarsi di allineare la piastra di modifica del formato esterna accuratamente con i segni per il formato carta desiderato. Vi sono due posizioni per i segni del formato carta, nella parte superiore della piastra di modifica del formato esterna. Allineare la piastra di modifica del formato esterna con i segni desiderati.
Assicurarsi che la piastra di modifica del formato sia allineata correttamente con i segni del formato carta desiderato. Se la piastra del formato carta non è allineata correttamente, il POD Deck Lite-A1 potrebbe venire danneggiato.
|
8.
Fissare la piastra di modifica del formato esterna con le due viti blu utilizzando una moneta o qualcosa di simile sorreggendo leggermente la sua parte anteriore centrale e premendola verso di sé.
Fissare le viti ruotandole in senso orario.
Serrare la vite blu di sinistra prima di quella di destra.
|
IMPORTANTE
|
|
Se si serrano le viti blu senza spingere la piastra di modifica del formato esterna verso di sé, la piastra potrebbe venire fissata inclinata. Se si dovesse utilizzate il piano carta con una piastra di modifica del formato esterna inclinata la carta verrebbe caricata inclinata con conseguente scarsa qualità di stampa e possibili inceppamenti. Pertanto assicurarsi di serrare la vite blu premendo la piastra di modifica del formato esterna verso di sé.
|
9.
Allineare il fermo del bordo posteriore con i segni del formato carta desiderato.
|
IMPORTANTE
|
|
Se il fermo del bordo posteriore non è allineato correttamente, la carta potrebbe incepparsi, la qualità dell'immagine potrebbe deteriorarsi o l'interno della macchina potrebbe sporcarsi. Assicurarsi di caricare carta con il fermo del bordo posteriore allineato correttamente con i segni del formato carta sulla base e nella parte superiore del piano carta.
|
10.
Fissare il fermo del bordo posteriore con la vite blu utilizzando una moneta o uno strumento simile.
Fissare le viti ruotandole in senso orario.
|
IMPORTANTE
|
|
Vi sono due fori per il fissaggio del fermo del bordo posteriore. Assicurarsi che sia fissato correttamente (allineato con i segni del formato carta desiderato) per impedire che venga installato inclinato.
|
11.
Rimuovere le due viti blu sulla piastra di modifica del formato interna utilizzando una moneta o uno strumento simile.
12.
Rimuovere la piastra di modifica del formato interna.
|
NOTA
|
|
L'aria calda soffiata dalla ventola potrebbe riscaldare la piastra di modifica del formato interna.
|
13.
Allineare la piastra di modifica del formato interna con i marchi per il formato carta desiderato.
|
IMPORTANTE
|
|
Assicurarsi di allineare la piastra di modifica del formato interna accuratamente con i segni per il formato carta desiderato. Vi sono due posizioni per i segni del formato carta, nella parte superiore della piastra di modifica del formato interna. Allineare la piastra di modifica del formato interna con i segni desiderati.
Assicurarsi che la piastra di modifica del formato sia allineata correttamente con i segni del formato carta desiderato. Se la piastra del formato carta non è allineata correttamente, il POD Deck Lite-A1 potrebbe venire danneggiato.
|
14.
Fissare la piastra di modifica del formato interna con le due viti blu utilizzando una moneta o qualcosa di simile sorreggendo leggermente la sua parte anteriore centrale e spingendola lontano da sé.
Serrare la vite blu di destra prima di quella di sinistra.
|
IMPORTANTE
|
|
Se si serrano le viti blu senza spingere la piastra di modifica del formato interna in senso opposto, la piastra potrebbe venire fissata inclinata. Se si dovesse utilizzate il piano carta con una piastra di modifica del formato interna inclinata la carta verrebbe caricata inclinata con conseguente scarsa qualità di stampa e possibili inceppamenti. Pertanto assicurarsi di serrare la vite blu premendo la piastra di modifica del formato interna in senso opposto.
|
15.
Inserire la piastra di base del piano corretta corrispondente al nuovo formato carta nel piano carta.
Se non si utilizza la piastra di base del piano, spostare il POD Deck Lite-A1 lontano dall'unità principale e appenderlo al gancio situato sul lato interno sinistro del POD Deck Lite-A1.
|
IMPORTANTE
|
|
Utilizzare sempre la piastra di base del piano quando si carica la carta sul piano carta. Se si carica la carta senza impostare la piastra di base, la carta caricata potrebbe essere sospesa al di sopra del dispositivo di sollevamento e si potrebbero verificare inceppamenti.
Non posizionare mai la piastra di base del piano nella parte vuota del piano carta. In caso contrario si potrebbero causare guasti della macchina.
|
16.
Posizionare il foglio di formato carta corrispondente al nuovo formato carta nel piano carta.
|
IMPORTANTE
|
|
Non posizionare mai il foglio di formato carta nella parte vuota del piano carta. In caso contrario si potrebbero causare guasti della macchina.
|
17.
Caricare la risma di carta nel piano carta, quindi abbassare il rullo di sostegno di alimentazione.
|
ATTENZIONE |
|
Nel caricare la carta, fare attenzione a non tagliarsi con il filo dei fogli.
|
|
IMPORTANTE
|
|
Per caricare carta di formato maggiore di un A4, chiudere innanzi tutto il piano carta per alzare il dispositivo di sollevamento interno, aprire il piano carta e caricare la carta. Se si cerca di caricare carta maggiore di un A4 quando il dispositivo di sollevamento interno è nella posizione più bassa, la carta potrebbe non venire caricata correttamente e si potrebbero verificare inceppamenti.
Non posizionare mai carta o altri oggetti nella parte vuota del piano carta. In caso contrario si potrebbero causare guasti della macchina.
|
|
NOTA
|
|
Quando si carica la carta, assicurarsi che l'altezza della risma non superi i 20 mm. Se l'altezza della risma dovesse superare i 20 mm i margini della risma potrebbero arricciarsi o piegarsi causando una scarsa qualità di stampa.
|
18.
Posizionare un'etichetta magnetica per indicare il nuovo formato carta nel POD Deck Lite-A1.
19.
Chiudere il paper deck.
Il dispositivo di sollevamento interno si solleva automaticamente e prepara il paper deck per l'alimentazione.
|
ATTENZIONE |
|
Quando si chiude il piano carta, prestare attenzione a non schiacciare le dita, poiché potrebbe causare lesioni personali.
|
