Cargar papel en el Depósito de Papel C1/Depósito POD Sencillo A1 (opcional)
Si instala el Depósito de Papel C1 o Depósito POD Sencillo A1 en el equipo, tendrá un origen de papel adicional para trabajos de impresión.
El Depósito de Papel C1 o Depósito POD Sencillo A1 opcional admite un máximo de 3.500 hojas de papel (80 g/m2).
|
IMPORTANTE
|
|
Si el equipo está en modo de reposo (la pantalla táctil no aparece y sólo está iluminado el
 ), es posible que no pueda abrir la unidad de depósito de papel. En ese caso, pulse el para reactivar el equipo y, a continuación, pulse el botón de apertura de la unidad de depósito de papel. |
|
NOTA
|
||||
|
La Depósito de Papel C1 y Depósito POD Sencillo A1 son productos opcionales.
Los tamaños de papel siguientes podrán cargarse en el Depósito de Papel C1 o el Depósito POD Sencillo A1:
El tamaño de papel del Depósito de Papel C1 está fijado a A4. Para las instrucciones sobre el cambio del tamaño del papel que puede cargarse en el Depósito de Papel C1, consulte a su distribuidor Canon autorizado.
|
Cargar papel en el Depósito de Papel C1/Depósito POD Sencillo A1
Si selecciona un depósito de papel que no contenga papel, o si se agota el papel del depósito de papel durante un trabajo de impresión, en la pantalla táctil aparece una pantalla indicando que debe cargar papel.
Siga el procedimiento descrito a continuación para cargar papel en el depósito de papel.
 ATENCIÓN |
|
Al manipular el papel tenga cuidado de no cortarse con los bordes del papel.
|
|
IMPORTANTE
|
|
Los tamaños de papel siguientes podrán cargarse en el Depósito de Papel C1 y el Depósito POD Sencillo A1:
Depósito de Papel C1: 52 a 220 g/m2
Depósito POD Sencillo A1: 52 a 256 g/m2
Si el papel se agota y la impresión se detenga cuando imprima en el modo Grapar, no quite las hojas de salida que estén esperando para graparse. (La impresión y el grapado se reanudarán cuando se elimine el atasco de papel.)
|
|
NOTA
|
|
Si durante la impresión aparece un mensaje que indica que cargue papel, el resto de impresiones se harán automáticamente después de cargar el papel correcto. Si selecciona otro origen de papel, el resto de impresiones se harán después de pulsar [Aceptar].
|
1.

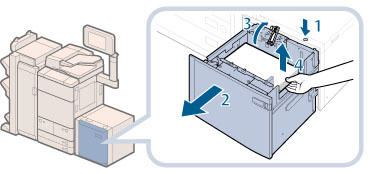

Abra la unidad de depósito de papel.
 |
1. Pulse el botón de apertura. |
2. Abra el depósito de papel.El elevador interior baja automáticamente hasta la posición de carga de papel.
|
2.
Prepare el papel que se debe cargar.
|
NOTA
|
|
Para obtener impresiones de la mejor calidad, utilice papel homologado por Canon.
Antes de cargar el papel, airee las hojas varias veces, y a continuación alinee sus bordes para facilitar la alimentación.
|
3.
Levante el rodillo del soporte de alimentación.
Si el Depósito de Papel C1 está instalado, vaya al paso 4.
|
IMPORTANTE
|
|
Cuando cargue papel, cerciórese primero de levantar el rodillo de soporte de alimentación. Si cargase el papel sin levantar el rodillo de soporte de alimentación, podría desprenderse, y el papel podría no alimentarse correctamente.
La utilización del casete con el rodillo del soporte de alimentación desprendido, podrían producirse atascos de papel.
|
4.

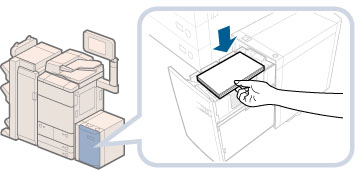

Cargue el papel en el depósito de papel.
Depósito de Papel C1
Depósito POD Sencillo A1
5.
Baje el rodillo del soporte de alimentación y cierre el depósito de papel.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar el depósito de papel.
|
|
IMPORTANTE
|
|
No cargue en el Depósito de Papel C1 los siguientes tipos de papel. Si lo hace, es posible que se produzcan atascos de papel.
Papel muy curvado o arrugado
Papel cebolla
Papel grueso (más de 220 g/m2)
Papel que se haya impreso utilizando una impresora de transferencia térmica.
El anverso de papel que se haya impreso utilizando una impresora de transferencia térmica.
Papel estucado
Papel vegetal
Transparencias
Papel de separadores
Etiquetas
No cargue en el Depósito POD Sencillo A1 los siguientes tipos de papel. Si lo hace, es posible que se produzcan atascos de papel.
Papel muy curvado o arrugado
Papel cebolla
Papel que se haya impreso utilizando una impresora de transferencia térmica.
El anverso de papel que se haya impreso utilizando una impresora de transferencia térmica.
Papel estucado
Papel vegetal
Papel de separadores
El papel que esté curvado se debe enderezar antes de cargarlo en el depósito de papel.
No cargue en el Depósito de Papel C1/Depósito POD Sencillo A1 papel que ya haya sido copiado, ya que esto podría resultar en daños de la copiadora. Utilice siempre la bandeja multiuso para alimentar papel cuando desee copiar en en reverso de papel en el que ya se haya copiado algo en su anverso (segunda cara de copia a doble cara).
Cerciórese de que la placa de cambio de tamaño del Depósito POD Sencillo A1 esté adecuadamente alineada con las marcas para el tamaño de papel deseado. Si la placa de cambio de tamaño no estuviese adecuadamente alineada, el Depósito POD Sencillo A1 podría dañarse.
No ponga papel u otros objetos en la zona libre del depósito de papel situada junto a la pila de papel. Si lo hace, es posible que se produzcan atascos de papel.
En el interior del Depósito POD Sencillo A1 hay un soplador de papel. No inserte clips para papel ni otros objetos extraños en el puerto del soplador.
Si carga papel en el Depósito POD Sencillo A1 en un entorno de baja humedad, pueden producirse atascos de papel. Si ocurre un atasco de papel, siga las instrucciones de la pantalla táctil para extraer el papel atascado. Además, cerciórese de que el papel no esté rizado (Consulte "Depósito de Papel C1/Depósito POD Sencillo A1 (Opcional)".). El papel rizado deberá alisarse antes de cargarlo.
No podrá hacer copias ni imprimir si carga papel por encima de la marca de límite de carga (
 ) o si el casete no se introduce totalmente en el depósito de papel.Asegúrese de que la altura de la pila de papel no supere la marca de límite de carga (
).Compruebe siempre que el depósito de papel esté en su sitio.
|
|
NOTA
|
|
Cargue el papel en varias veces, poniendo aproximadamente 550 hojas de papel cada vez. Si el Depósito de Papel C1 o Depósito POD Sencillo A1 puede alojar más papel, el elevador descenderá.
Para más información acerca de la alineación de la placa de cambio de tamaño del Depósito POD Sencillo A1, consulte "Cambiar el tamaño de papel para el Depósito POD Sencillo A1".
El aire caliente soplado por el ventilador puede calentar la placa de cambio de tamaño interior del Depósito POD Sencillo A1.
Para las instrucciones acerca de la carga de transparencias, consulte "Cargar transparencias".
Si en el paquete de papel figuran instrucciones sobre la cara del papel que se debe cargar, siga dichas instrucciones.
Cuando se carga papel en el Depósito de Papel C1 o Depósito POD Sencillo A1, la cara que queda hacia arriba es en la que se imprime.
Si se producen problemas de mala calidad de impresión o atascos de papel, pruebe a dar la vuelta a la pila de papel y cargarlo de nuevo.
Para más información acerca de la dirección de impresión en papel preimpreso (papel con logotipos o dibujos ya impresos), consulte "Relación entre la orientación del original y la orientación del papel".
Vuelva a poner el papel sobrante en su paquete original y guárdelo en un lugar seco alejado de la luz directa del sol.
Si se acaba el papel y se detiene la impresión, cargue una pila de papel nueva. La impresión se reinicia tan pronto como se cargue la nueva pila de papel.
 |
Cambiar el tamaño de papel para el Depósito POD Sencillo A1
Esta sección describe cómo cambiar el tamaño de papel para el Depósito POD Sencillo A1.
1.
Registre el tamaño de papel deseado para el Depósito POD Sencillo A1 en [Opciones de papel] en [Preferencias] (Configuración).
Para las instrucciones acerca del registro del tamaño del papel para el Depósito POD Sencillo A1, consulte "Guardar el tamaño y el tipo de papel para el origen del papel".
2.
Retire todo el papel cargado, la hoja de tamaño de papel, y la placa base del depósito del depósito de papel.
|
NOTA
|
|
Es posible que el depósito de papel tarde cierto tiempo en abrirse, incluso después de pulsar el botón de apertura.
|
3.

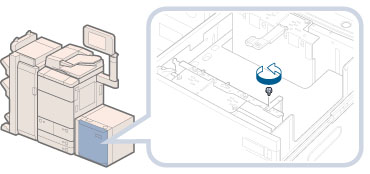

Quite el tornillo azul del retén del borde posterior utilizando una moneda o algo similar.
4.

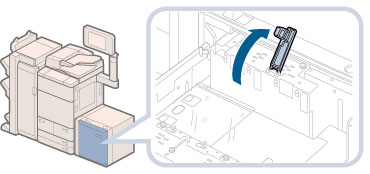

Quite el retén del borde posterior.
5.

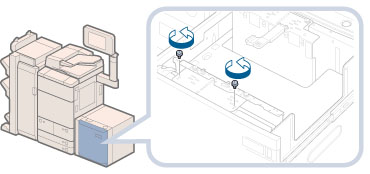

Quite los dos tornillos azules de la placa de cambio de tamaño exterior utilizando una moneda o algo similar.
|
IMPORTANTE
|
|
No afloje ni quite ningún tornillo que no sean los dos tornillos azules de la placa de cambio de tamaño exterior.
|
6.

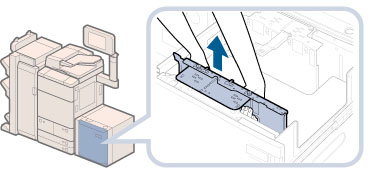

Quite la placa de cambio de tamaño exterior.
7.
Alinee la placa de cambio de tamaño exterior con las marcas para el tamaño de papel deseado que desee cargar.
|
IMPORTANTE
|
|
Cerciórese de alinear adecuadamente la placa de cambio de tamaño exterior con las marcas para el tamaño de papel deseado. Existen dos lugares con marcas para el tamaño del papel en la parte superior de la placa de cambio de tamaño exterior. Alinee la placa de cambio de tamaño exterior con las marcas deseadas.
Cerciórese de que la placa de cambio de tamaño esté adecuadamente alineada con las marcas para el tamaño de papel deseado. Si la placa de cambio de tamaño no estuviese adecuadamente alineada, el Depósito POD Sencillo A1 podría dañarse.
|
8.

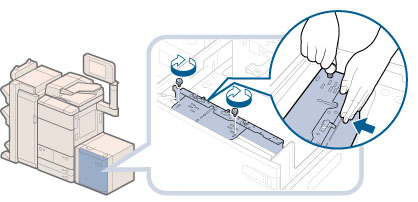

Fije la placa de cambio de tamaño exterior con los los dos tornillos azules utilizando una moneda o algo similar, mientras sujete su parte frontal central y la presione hacia usted.
Fije los tornillos girándolos en sentido horario.
Apriete el tornillo azul izquierdo antes de apretar el tornillo azul derecho.
|
IMPORTANTE
|
|
Si aprieta los tornillos azules sin presionar la placa de cambio de tamaño exterior hacia usted, la placa puede fijarse con cierto ángulo. Si utiliza el depósito de papel con la placa de cambio de tamaño exterior inclinada, el papel puede alimentarse inclinado, la calidad de la impresión puede resultar mala, y pueden producirse atascos de papel. Por lo tanto, cerciórese de apretar los tornillos azules mientras presione la placa de cambio de tamaño exterior hacia usted.
|
9.
Alinee el retén del borde posterior con las marcas para el tamaño del papel deseado.
|
IMPORTANTE
|
|
Si el retén del borde posterior no está apropiadamente alineado, el papel puede atascarse, la calidad de la imagen puede degradarse, o el interior del equipo puede ensuciarse. Cerciórese de cargar el papel con el retén del borde posterior adecuadamente alineado con las marcas de tamaño del papel de la parte superior y la base del depósito de papel.
|
10.
Fije retén del borde posterior con el tornillo azul del utilizando una moneda o algo similar.
Fije los tornillos girándolos en sentido horario.
|
IMPORTANTE
|
|
Hay dos orificios roscados para apretar el retén del borde posterior. Cerciórese de que quede adecuadamente apretado (alineado con las marcas para el tamaño de papel deseado) a fin de evitar que se instale con cierto ángulo.
|
11.
Quite los dos tornillos azules de la placa de cambio de tamaño interior utilizando una moneda o algo similar.
12.
Quite la placa de cambio de tamaño interior.
|
NOTA
|
|
El aire caliente soplado por el ventilador puede calentar la placa de cambio de tamaño interior.
|
13.
Alinee la placa de cambio de tamaño interior con las marcas para el tamaño de papel deseado.
|
IMPORTANTE
|
|
Cerciórese de alinear adecuadamente la placa de cambio de tamaño interior con las marcas para el tamaño de papel deseado. Existen dos lugares con marcas para el tamaño del papel en la parte superior de la placa de cambio de tamaño interior. Alinee la placa de cambio de tamaño interior con las marcas deseadas.
Cerciórese de que la placa de cambio de tamaño esté adecuadamente alineada con las marcas para el tamaño de papel deseado. Si la placa de cambio de tamaño no estuviese adecuadamente alineada, el Depósito POD Sencillo A1 podría dañarse.
|
14.
Fije la placa de cambio de tamaño interior con los los dos tornillos azules utilizando una moneda o algo similar, mientras sujete su parte frontal central y la presione hacia fuera de usted.
Apriete el tornillo azul derecho antes de apretar el tornillo azul izquierdo.
|
IMPORTANTE
|
|
Si aprieta los tornillos azules sin presionar la placa de cambio de tamaño interior hacia fuera de usted, la placa puede fijarse con cierto ángulo. Si utiliza el depósito de papel con la placa de cambio de tamaño interior inclinada, el papel puede alimentarse inclinado, la calidad de la impresión puede resultar mala, y pueden producirse atascos de papel. Por lo tanto, cerciórese de apretar los tornillos azules mientras presione la placa de cambio de tamaño interior hacia fuera de usted.
|
15.

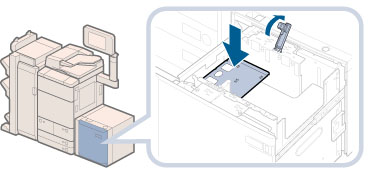

Inserte la placa base del depósito correcta que coincida con el nuevo tamaño de papel en el depósito de papel.
Si no va a utilizar la placa base del depósito, mueva el Depósito POD Sencillo A1 alejándolo de la unidad principal, y cuélguelo en el gancho que está en el lado izquierdo interior del Depósito POD Sencillo A1.
|
IMPORTANTE
|
|
Utilice siempre la placa base del depósito cuando cargue papel en el depósito de papel. Si cargase papel sin colocar la placa base del depósito, el papel cargado podría colgarse fuera del elevador, y podrían producirse atascos de papel.
No coloque nunca la placa base del depósito en la zona vacía del depósito de papel. Si lo hiciese, es posible que se produjese el mal funcionamiento del equipo.
|
16.

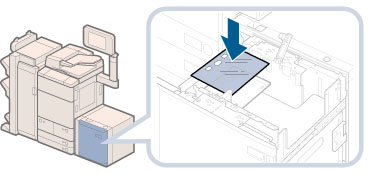

Coloque la hoja de tamaño de papel que coincida con el nuevo tamaño de papel en el depósito de papel.
|
IMPORTANTE
|
|
No coloque nunca la hoja de tamaño de papel en la zona vacía del depósito de papel. Si lo hiciese, es posible que se produjese el mal funcionamiento del equipo.
|
17.

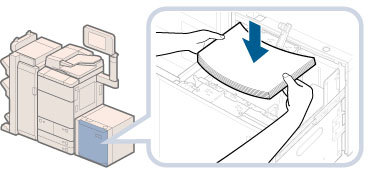

Cargue la pila de papel en el depósito de papel, y después baje el rodillo de soporte de alimentación.
|
ATENCIÓN |
|
Cuando cargue el papel, tenga cuidado de no cortarse con los bordes del papel.
|
|
IMPORTANTE
|
|
Para cargar papel mayor a A4, cierre en primer lugar el depósito de papel para levantar el elevador interior, abra el depósito de papel, y después cargue el papel. Si trata de cargar papel mayor a A4 cuando el elevador interior esté en su posición más baja, el papel puede no cargarse adecuadamente, y pueden producirse atascos de papel.
No coloque nunca papel ni ningún otro elemento en la zona vacía del depósito de papel. Si lo hiciese, es posible que se produjese el mal funcionamiento del equipo.
|
|
NOTA
|
|
Cuando cargue papel, cerciórese de que la altura de la pila de papel no sobrepase 20 mm. Si la altura de la pila de papel sobrepasase 20 mm, los bordes de la pila de papel podrían curvar o arrugarse, lo que podría resultar en mala calidad de impresión.
|
18.
Coloque una etiqueta magnética que indique el nuevo tamaño de papel en el Depósito POD Sencillo A1.
19.
Cierre el depósito de papel.
El elevador interior asciende automáticamente, y prepara el depósito de papel para alimentar.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar el depósito de papel.
|
