胶粘装订

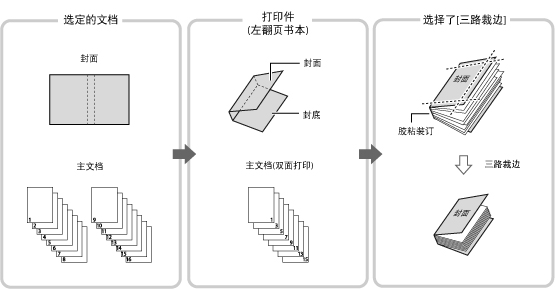

利用该模式，可以采用将打印件粘贴在一起制作成书本的方式打印单面或双面原稿。
有关使用该功能时所需的可选产品的信息，请参阅"每项功能所需的可选产品."
使用“胶粘装订”模式时，建议为封面页和主文档使用以下纸张尺寸。
|
分页装订处理尺寸
|
主文档尺寸
|
封面页尺寸
|
|
COM
(178 mm×229 mm) |
LTR
(216 mm×279 mm) |
11"×17"
(279 mm×432 mm) |
|
B5
(182 mm×257 mm) |
A4
(210 mm×297 mm) |
A3
(297 mm×420 mm) |
|
A4
(210 mm×297 mm) |
226 mm×310 mm
|
SRA3
(320 mm×450 mm) |
|
LTR
(216 mm×279 mm) |
9"×12"
(229 mm×305 mm) |
13"×19"
(330 mm×482 mm) |
下表显示根据裁边设置可以使用的分页装订处理尺寸。
|
裁边设置
|
X(横向)
|
Y(纵向)
|
|
|
不裁边
|
182.0 mm到216.0 mm
|
257.0 mm到297.0 mm
|
|
|
通过分页装订处理尺寸指定
|
纵向裁边
|
138.0 mm到216.0 mm
|
257.0 mm到297.0 mm
|
|
三路裁边
|
138.0 mm到216.0 mm
|
203.0 mm到297.0 mm
|
|
|
通过裁边宽度指定
|
纵向裁边
|
6.5 mm到49.5 mm
|
-
|
|
三路裁边
|
6.5 mm到49.5 mm
|
6.5 mm到39.5 mm
|
|
根据主文档所用的纸张类型，可以装订的页数有所不同。如果使用以下页数以外的页数，作业会被取消。根据使用的纸张，这些页数可能有所不同。
|
纸张
|
最大页数
|
最小页数
|
|
52 g/m2到63 g/m2
|
200
|
30
|
|
64 g/m2到79 g/m2
|
200
|
10
|
|
80 g/m2到105 g/m2
|
150
|
10
|
|
106 g/m2到163 g/m2
|
10(作为插页)
|
|
根据供纸器，可用的封面页纸张重量有所不同。请使用下表所示的纸张。
|
供纸器
|
纸张重量
|
|
主机
|
90 g/m2到300 g/m2
|
|
文件插页器-M1
|
90 g/m2到300 g/m2
|
下表显示可以为主文档和封面页指定的自定义纸张尺寸。如果输入的值超出设置范围，屏幕上会出现一条信息，提示输入合适的值。
主文档
|
裁边设置
|
X(横向)
|
Y(纵向)
|
|
|
不裁边
|
分页装订处理尺寸的宽度
(182.0 mm到216.0 mm) |
分页装订处理尺寸的宽度
(257.0 mm到297.0 mm) |
|
|
通过分页装订处理尺寸指定
|
纵向裁边
|
分页装订处理尺寸的宽度
+6.5 mm到49.5 mm (182.0 mm到228.6 mm) |
分页装订处理尺寸的宽度
(257.0 mm到297.0 mm) |
|
通过裁边宽度指定
|
|||
|
通过分页装订处理尺寸指定
|
三路裁边
|
分页装订处理尺寸的宽度
+6.5 mm到49.5 mm (182.0 mm到228.6 mm) |
分页装订处理尺寸的宽度
+13.0 mm到79.0 mm (257.0 mm到320.0 mm) |
|
通过裁边宽度指定
|
|||
封面页
|
裁边设置
|
X(横向)
|
Y(纵向)
|
|
|
不裁边
|
364.0 mm到主文档尺寸的两倍
+30.5 mm(364.0 mm到462.5 mm) |
分页装订处理尺寸的宽度
(257.0 mm到297.0 mm)
|
|
|
通过分页装订处理尺寸指定
|
纵向裁边
|
364.0 mm到主文档尺寸的两倍
+30.5 mm(364.0 mm到487.7 mm) |
分页装订处理尺寸的宽度
(257.0 mm到297.0 mm)
|
|
通过裁边宽度指定
|
|||
|
通过分页装订处理尺寸指定
|
三路裁边
|
364.0 mm到主文档尺寸的两倍
+30.5 mm(364.0 mm到487.7 mm) |
分页装订处理尺寸的宽度
+13.0 mm到79.0 mm (257.0 mm到330.2 mm) |
|
通过裁边宽度指定
|
|||
|
须知
|
|
只有打印存入存储箱的文件或PDF文件时，才可以使用该模式。
只有安装了“Perfect Binder-D1”时，才可以设置“胶粘装订”模式。
如果在[合并文件后打印]中选择分辨率不同的多份文档，则无法设置“书本”模式和“胶粘装订”模式。
如果使用“胶粘装订”模式装订的书本的厚度超过25 mm，则可能发生卡纸。
务必正确设置纸张类型。在特殊类型的纸张(如重磅纸)上打印时，务必正确设置纸张类型，特别是在使用重磅纸的时候。如果没有正确设置纸张类型，可能降低图像质量。而且，定影组件可能变脏并需要维修服务，或发生卡纸。
执行胶粘装订前，建议检查所使用纸张类型的卷曲状况。需要将主文档和封面打印输出到分页装订处理器或堆叠器，并检查卷曲是否在以下指定值范围内。
 *1 卷曲高度：小于+10 mm
*2 卷曲高度：小于-10 mm
*3 卷曲长度：大于50 mm
如果使用卷曲容易超过指定值的纸张类型进行胶粘装订，可能会发生以下问题：
输出件的分页装订处理尺寸与指定的尺寸不同。
发生卡纸。
发生错误。
|
|
注释
|
|
可选“Perfect Binder-D1”的堆放极限为1000张纸或纸叠的高度为127 mm。如果纸叠超出限制，打印会暂停。取出堆叠器中的输出件后，打印会重新开始。
可选“Perfect Binder-D1”的内部加热器打开后，胶粘可以使用约440秒钟。
|
1.
按
(主菜单)→[存取已存储文件]→[存储箱]。
(主菜单)→[存取已存储文件]→[存储箱]。
2.
选择所需“存储箱”→选择所需文件→按[打印]。
3.
按[更改打印设置]。
4.
按[选项]→[胶粘装订]。
5.
选择要用于封面页和主文档的纸张。
按<选择纸张>的[更改]→选择要使用的纸张→按[确定]。
|
须知
|
|
如果主文档使用80 g/m2到105 g/m2的纸张并且输出件超出150张，则可能因其厚度原因而无法制作书本。在这种情况下，可能发生卡纸。减少主文档的页数。
务必正确设置纸张类型。如果纸张类型设置不正确，作业可能会被取消。
务必正确设置分页装订处理尺寸。如果封面的尺寸满足以下条件中的一个，则可能发生卡纸。
已裁边：封面前边缘的裁边宽度大于50 mm。
未裁边：分页装订处理尺寸的长度超过堆叠器的宽度(约297 mm)，或分页装订处理尺寸的深度超过堆叠器的高度(约221 mm)。
|
6.
设置分页装订处理尺寸。
如果不想裁去书本的边缘，选择[不裁边]。
如果要通过指定分页装订处理尺寸裁去书本的边缘，按[通过分页装订处理尺寸指定]→选择[纵向裁边]或[三路裁边]，然后输入所需的分页装订处理尺寸→按[确定]。
如果要通过指定裁边宽度裁去书本的边缘，按[通过裁边宽度指定]→选择[纵向裁边]或[三路裁边]，然后输入所需的裁边宽度→按[确定]。
|
注释
|
|
如果要注册并编辑已配置的分页装订处理尺寸，按[注册]。
|
7.
指定胶粘装订打印设置。
添加扉页：
按[添加扉页]。
选择[前扉页]和[后扉页]的打印设置→按[确定]。
如果不想在扉页上打印，选择[保留空白]。
如果从“文件插页器-M1”输送用于扉页的纸张，选择[保留空白]。
要选择用于扉页的纸张，按<选择纸张>的[更改]→选择供纸器→按[确定]。
为当前或预约作业选择了纸张尺寸/类型时，如果要选择“旁路堆栈供纸器-B1”，按[更改多功能托盘纸张]。
|
须知
|
|
用于封面页的纸张尺寸必须选择与主文档所用的纸张尺寸相同。
如果将已有打印内容的纸张作为封面页添加到文件插页器中，必须正面向上添加纸张。
使用“鞍式分页装订处理器-AM2”时，请使用如下所示的纸张。
主文档：52到300 g/m2
扉页：大于主文档的纸张厚度，64到300 g/m2
|
插页：
按[插页]。
选择插页的类型→按[添加]。
指定插页的详细设置→按[确定]。
要选择用作插页的纸张，按<选择纸张>的[更改]→选择供纸器→按[确定]。
如果选择了[更改多功能托盘纸张]，选择纸张尺寸和类型。
如果选择了[更改多功能托盘纸张]，选择纸张尺寸和类型。
|
须知
|
|
如果为前扉页、后扉页或插页设置了不同的纸张尺寸，则其他功能的纸张尺寸自动更改为新的纸张尺寸。但是，将某一功能的供纸器更改为其他使用相同纸张尺寸的供纸器不会改变其他功能的设置。
从“文件插页器-M1”输送纸张前，将纸张添加到“文件插页器-M1”并指定纸张尺寸。
要从“文件插页器-M1”输送纸张，选择[插页器1]或[插页器2]。如果从“文件插页器-M1”为当前作业送纸，按[更改插页器1纸张]或[更改插页器2纸张]选择用作插页的纸张。
|
|
注释
|
|
最多可以插入总计100张插页。
|
按[确定]。
选择分页装订处理格式：
按[翻页类型]→选择分页装订处理格式→按[确定]。
|
[左翻页]：
|
创建向左翻页的书本。
|
|
[右翻页]：
|
创建向右翻页的书本。
|
|
须知
|
||||||||
|
要在可选“旁路堆栈供纸器-B1”中放置用于封面页的纸张，按如下方式添加纸张：
如果要在封面页上打印，无论书本向左翻页还是向右翻页，要打印的一面都向下放置。
如果不想在封面页上打印并且选择以下格式：
要在可选“文件插页器-M1”中放置用于封面页的纸张，按下图所示添加纸张：
* 至插页器的输送方向
有关将纸张添加到“文件插页器-M1”中的说明，请参阅"将纸张添加到文件插页器-M1(可选)."
|
8.
按[调整]→选择要调整的项目。
如果不想指定详细设置，继续执行步骤9。
调整主文档的图像位置：
按[内容图像位置]。
按[－]或[＋]纵向移动主文档的图像→[确定]。
|
注释
|
||||
|
如果输入0以外的值，则通过按[±]可以在正负调整量间切换。
|
按[关闭]。
调整裁边角度：
按[裁边角度]。
按[－]或[＋]调整裁边角度→[确定]。
|
注释
|
||||
|
如果输入0以外的值，则通过按[±]可以在正负调整量间切换。
|
按[关闭]。
调整封面页的图像位置：
按[封面图像位置]。
按[－]或[＋]移动封面页的图像→[确定]。
|
注释
|
||||
|
如果输入0以外的值，则通过按[±]可以在正负调整量间切换。
|
按[关闭]。
调整裁边位置：
按[裁边位置]。
按[－]或[＋]移动裁边位置→[确定]。
|
注释
|
||||
|
如果输入0以外的值，则通过按[±]可以在正负调整量间切换。
如果裁边量在6.0 mm到50.0 mm之间，则可以应用每个设置。
|
按[关闭]。
微调分页装订处理尺寸：
按[微调分页装订处理尺寸]。
按[－]或[＋]缩小分页装订处理尺寸和本机执行的裁边位置之间的差距→[确定]。
|
注释
|
||||
|
如果输入0以外的值，则通过按[±]可以在正负调整量间切换。
|
按[关闭]。
9.
按[下一步]。
10.
选择文档的打印面→按[下一步]。
如果不想在封面和封底上打印，按[确定]→继续执行步骤12。
|
注释
|
|
无法在从可选“文件插页器-M1”输送的封面纸张上打印。
|
11.
按[－]或[＋]调整书脊宽度→[确定]。
12.
按[关闭]。
