分页装订处理器-T1/鞍式分页装订处理器-T1/External 2/3 Hole Puncher-C1/外置2/4孔打孔器-C1/External 4 Hole Puncher-C1
“分页装订处理器-T1”和“鞍式分页装订处理器-T1”具备以下分页装订处理模式：“分套”、“分组”、“偏移”和“装订”。
“鞍式分页装订处理器-T1”还具备“鞍式装订”模式。
如果安装了“External 2/3 Hole Puncher-C1”/“外置2/4孔打孔器-C1”/“External 4 Hole Puncher-C1”，则也可以使用“打孔”模式。
 注意 |
|
使用分页装订处理器时，请勿将手指或手放在分页装订处理器上。否则可能造成人身伤害或损坏分页装订处理器。
 从分页装订处理器的托盘取出纸张时，请勿将手放置在分页装订处理器的输出托盘上。该托盘可能会向上移动，因而可能会夹手。
如果安装了分页装订处理器，请勿将手放入托盘中正在执行装订操作的部分(辊附近)，否则可能会导致人身伤害。
 |
|
须知
|
|
请勿在分页装订处理器的托盘内放置除输出纸张以外的任何物品，否则可能会损坏托盘。
请勿在分页装订处理器托盘下面放任何异物，否则可能会损坏托盘。
 |
|
注释
|
|
根据地区，打孔组件的名称可能有所差异。
|
部件及其功能
 |
 |
|
鞍式分页装订处理器-T1和External 2/3 Hole Puncher-C1/外置2/4孔打孔器-C1/External 4 Hole Puncher-C1
|
分页装订处理器-T1
|
|
1.
|
分页装订处理器的上盖板
打开该盖板可以取出卡纸。(See "清除卡纸.")
|
|
2.
|
打孔组件的上盖板
打开该盖板可以取出卡纸。(See "清除卡纸.")
|
|
3.
|
打孔废屑托盘的前盖板
|
|
4.
|
前盖板
打开该盖板可以更换装订针盒、清除卡纸或清除卡针。(请参阅"更换装订针盒(对于可选产品)"和"问题解决,")
|
|
5.
|
书本托盘(仅“鞍式分页装订处理器-T1”)
鞍式装订或鞍式折叠的打印件输出至此托盘。
|
|
6.
|
书本托盘导板(仅“鞍式分页装订处理器-T1”)
按输出纸张尺寸设置该导板。(See "分页装订处理模式.")
|
|
7.
|
下输出托盘
打印件输出至此托盘。使用某些功能时，可以通过设置“托盘指定”模式指定本托盘用于输出打印件。(See "输出托盘指定.")
|
|
8.
|
上输出托盘
打印件输出至此托盘。使用某些功能时，可以通过设置“托盘指定”模式指定本托盘用于输出打印件。(See "输出托盘指定.")
|
|
9.
|
不分套托盘
打印件输出至此托盘。使用某些功能时，可以通过设置“托盘指定”模式指定本托盘用于输出打印件。(See "输出托盘指定.")
|
分页装订处理模式
“分页装订处理器-T1”和“鞍式分页装订处理器-T1”具备以下分页装订处理模式：
分套模式
打印件自动按页序分套。
分组模式
同一页原稿的所有打印件分为一组。
偏移模式
输出的打印件交替移动至托盘前部和后部。
根据原稿方向，纸张按垂直(纵向)或水平(横向)方向输出。例如，对于A4R原稿，纸张将按水平方向输出。对于A4原稿，纸张将按垂直方向输出。
根据原稿方向，纸张按垂直(纵向)或水平(横向)方向输出。例如，对于A4R原稿，纸张将按水平方向输出。对于A4原稿，纸张将按垂直方向输出。

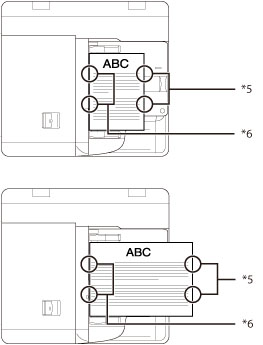

装订模式
打印件自动按页序分套并装订。在如下位置装订打印件：

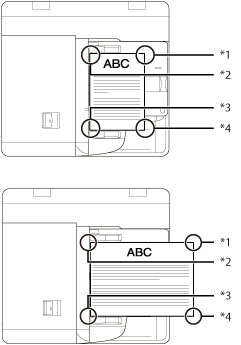

原稿放在稿台玻璃上时：
|
角订区域
|
双订区域
|
|
 |
|
 |
|
*1 左上
*2 右上
*3 右下
*4 左下
|
*5 左页边
*6 右页边
|

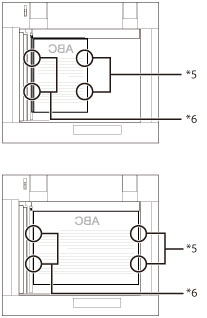

原稿放在输稿器中时：
|
角订区域
|
双订区域
|
|
 |
|
 |
|
*1 右上
*2 左上 *3 左下 *4 右下 |
*5 右页边
*6 左页边 |

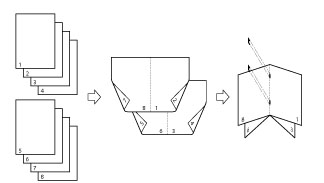

鞍式装订模式
将打印件制作成书本，即沿页中央折叠然后装订。
打孔模式
在已打印的纸张上打两个到四个孔。

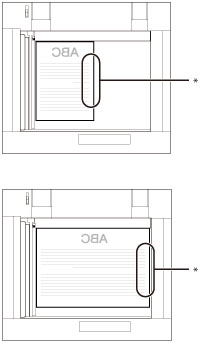

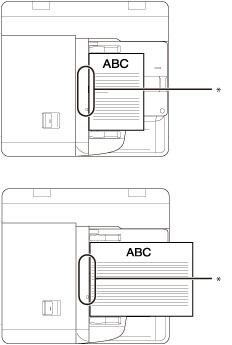

打孔区域如下图所示。
|
稿台玻璃
|
输稿器
|
 |
 |
|
* 打孔区域
|
孔间距如下图所示。
External 2/3 Hole Puncher-C1
 |
 |
|
2孔
|
3孔
|
|
*1 70 mm (2 3/4")
*2 108 mm(4 1/4") |
外置2/4孔打孔器-C1
 |
 |
|
2孔
|
4孔
|
|
* 80 mm(3 1/8")
|
External 4 Hole Puncher-C1
 |
|
4孔
|
|
*1 21 mm(7/8")
*2 70 mm(3/4")
|
鞍式折叠模式
本机将纸张折叠为原尺寸的一半。
|
须知
|
|
轻于60 g/m2的纸张不能设置“分页装订处理”模式。请勿选择“分页装订处理”模式。
可以装订以下纸张尺寸：A3、B4、8K、A4、A4R、B5、16K。
不能装订重磅纸6、单面覆膜纸6、双面覆膜纸6、亚光覆膜纸6、纹理纸8、仿羊皮纸、透明薄膜、透明胶片、标签或信封。
以下为可以鞍式装订的纸张尺寸：305 mm×457 mm、A3、B4或A4R
不能鞍式装订重磅纸6、单面覆膜纸6、双面覆膜纸6、亚光覆膜纸6、纹理纸8、仿羊皮纸、透明薄膜、透明胶片、带孔纸、标签纸1、标签纸2、标签或信封。
可以在以下纸张尺寸上打孔：
安装了“External 2/3 Hole Puncher-C1”时
A3和A4 安装了“外置2/4孔打孔器-C1”时
A3和A4 安装了“External 4 Hole Puncher-C1”时
A3、B4、A4、A4R、B5和B5R 不能在重磅纸6、单面覆膜纸6、双面覆膜纸6、亚光覆膜纸6、纹理纸8、仿羊皮纸、透明薄膜、透明胶片、带孔纸、标签或信封上打孔。
以下为可以鞍式折叠的纸张尺寸：305 mm×457 mm、A3、B4或A4R
不能鞍式折叠重磅纸6、单面覆膜纸6、双面覆膜纸6、亚光覆膜纸6、纹理纸8、仿羊皮纸、透明薄膜、透明胶片、带孔纸、标签纸1、标签纸2、标签或信封。
|
|
注释
|
||||||||||||||||||||
|
如果设置了“分套”或“分组”模式，随着输出纸叠的数量和厚度的增加，输出托盘会逐渐下移。输出托盘达到堆放极限后，后面的打印件被自动输出到下一个可用托盘。所有可用托盘都达到堆放极限后，打印将停止。从托盘中取出所有输出纸张。托盘上移后打印继续进行。
如果设置了“分套”或“分组”模式时按[偏移]，则每套打印件在输出到输出托盘前会向托盘的前部和后部交替移动大约30 mm。
设置“装订”模式后，随着输出纸叠的数量和厚度的增加，输出托盘会下移。输出托盘达到堆放极限后，打印和装订将停止。从输出托盘中取出所有已装订打印件后，继续打印和装订。
使用“装订”模式时，请勿在执行作业期间从输出托盘取出纸叠。作业完成后请取出纸叠。
可装订的最大纸张数量如下：
A4、B5和16K：50张纸(52到81 g/m2)、30张纸(82到105 g/m2)、2张纸(106到256 g/m2)
A3、B4、8K和A4R：30张纸(52到81 g/m2)、20张纸(82到105 g/m2)、2张纸(106到256 g/m2)
如果本机在装订过程中停止运行，并且出现信息<添加装订针到装订组件。>，则表明装订针几乎已全部用完，必须更换装订针盒。要继续操作，请更换装订针盒。(See "维护.")
只有安装了“鞍式分页装订处理器-T1”才能使用“鞍式装订”模式。
如下所示，在输出鞍式装订打印件前，请确保将“书本托盘”导板调整为与输出纸张尺寸相符。
如果“书本托盘”导板未调整为与输出纸张尺寸相符，则可能会发生卡纸。
根据纸张重量和类型(包括封面纸张(最重256 g/m2))，可以鞍式装订的最大纸张数量可能会不同。
在“鞍式装订”模式下建立的折叠准确度会根据纸张类型和数量而有所差异。
只有安装了“External 2/3 Hole Puncher-C1”/“外置2/4孔打孔器-C1”/“External 4 Hole Puncher-C1”才能使用“打孔”模式。
只有安装了“鞍式分页装订处理器-T1”，才能使用“鞍式折叠”模式。
鞍式折叠1张纸(80 g/m2)，然后输出。
|
可以输出的纸张尺寸
可以从“分页装订处理器-T1”或“鞍式分页装订处理器-T1”的输出托盘输出的纸张尺寸说明如下。但是，根据设置的功能，可能无法输出某些纸张尺寸。
：可用-：不可用
|
纸张尺寸
|
托盘A
|
托盘B
|
托盘C
|
书本托盘
|
|
|
330 mm×483 mm
|
|
|
|
-
|
|
|
SRA3
|
|
|
|
-
|
|
|
305 mm×457 mm
|
|
|
|
|
|
|
A3
|
|
|
|
|
|
|
A4
|
|
|
|
-
|
|
|
A4R
|
|
|
|
|
|
|
A5R
|
|
|
|
-
|
|
|
B4
|
|
|
|
|
|
|
B5
|
|
|
|
-
|
|
|
B5R
|
|
|
|
-
|
|
|
8K
|
|
|
|
-
|
|
|
16K
|
|
|
|
-
|
|
|
16KR
|
|
|
|
-
|
|
|
自定义尺寸(100 mm×148 mm到330.2 mm×487.7 mm)
|
|
|
|
-
|
|
|
信封
|
No.10(COM10)
|
|
|
|
-
|
|
Monarch
|
|
|
|
-
|
|
|
DL
|
|
|
|
-
|
|
|
ISO-C5
|
|
|
|
-
|
|
|
Nagagata 3
|
|
|
|
-
|
|
|
Yougatanaga 3
|
|
|
|
-
|
|
|
Kakugata 2(横向放置/纵向放置)
|
|
|
|
-
|
|
|
自定义尺寸(100 mm×148 mm到330.2 mm×487.7 mm)
|
|
|
|
-
|
|
|
注释
|
|
只有安装了“鞍式分页装订处理器-T1”时，才可以使用“书本托盘”。
|
