调整图像位置
在以下情况下，可以通过确认测试页并指定设置值调整错位或变形的打印图像位置。
打印图像倾斜时：
执行“纠正图像错位”模式。(See "纠正图像错位.")
打印图像出现平行四边形变形时：
执行“纠正变形(平行四边形)”模式。(See "纠正变形(平行四边形).")
打印图像出现梯形变形时：
执行“纠正变形(梯形)”模式。(See "纠正变形(梯形).")
打印图像放大或缩小时：
调整图像的缩放倍率。(See "调整图像的缩放倍率.")
打印图像在垂直方向或水平方向上错位时：
调整左页边或前页边对齐。(请参阅"调整图像的左页边对齐"和"调整图像的前页边对齐,")
如果按如下所示顺序调整图像位置，图像在第一面和第二面的位置可能会彼此重合。
纠正图像错位→纠正变形(平行四边形)→纠正变形(梯形)→调整缩放倍率→调整左页边对齐→调整前页边对齐。
|
注释
|
|
不能更改复印/打印作业正在使用的纸张上的图像位置。
|
测试页
调整图像位置时使用的测试页如下所示。以下显示在A3纸张上打印的测试页。
(打印有"1st side"的一面为正面。没有打印内容的一面为反面。)
|
注释
|
|
为纠正变形(平行四边形)打印的测试页，也可以用于纠正变形(梯形)、调整缩放倍率、调整左页边对齐和调整前页边对齐。如果按照纠正图像错位→纠正变形(平行四边形)→纠正变形(梯形)→调整缩放倍率→调整左页边对齐→调整前页边对齐的顺序调整图像位置，进行如下调整时，需要打印测试页。
开始执行纠正图像错位前。
开始执行纠正变形(平行四边形)前。
|

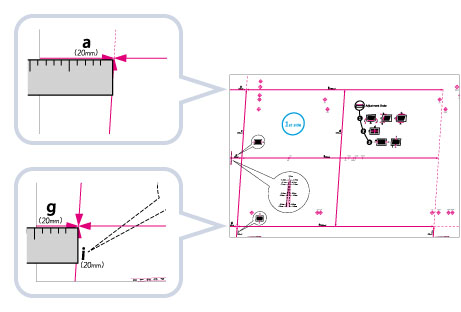

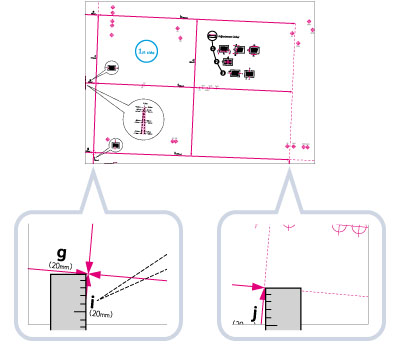

用于“纠正图像错位”、“纠正变形(平行四边形)”和“纠正变形(梯形)”的标记
“i”和“j”标记用于“纠正图像错位”，“a”和“g”标记用于“纠正变形(平行四边形)”，“b”和“h”标记用于“纠正变形(梯形)”。
如果打印图像错位，可以通过指定“纠正图像错位”模式调整图像位置。图像位置在测量并输入“i”和“j”标记的长度后进行纠正。
如果打印图像发生平行四边形变形，可以通过指定“纠正变形(平行四边形)”模式调整图像角度。图像角度在测量并输入“a”和“g”标记的长度后进行纠正。
如果打印图像发生梯形变形，可以通过指定“纠正变形(梯形)”模式调整图像角度。图像角度在测量并输入“b”和“h”标记的长度后进行纠正。

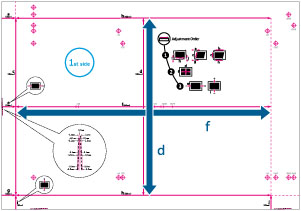

用于调整缩放倍率的对齐标记
测试页上的打印区域的缩放倍率通过“f”和“d”表示。设置正确时，“f”的长度是360 mm并且“d”的长度是250 mm。
|
注释
|
|
如果使用小于270 mm×380 mm的纸张打印测试页，由于无法在该纸张上打印整幅图像，将无法测量“f”和“d”的长度。在这种情况下，通过比较“f/2”和“d/2”的测量长度与默认值(f/2：180 mm，d/2：125 mm)来计算放大/缩小百分比。使用计算出的百分比调整缩放倍率。(See "调整图像的缩放倍率.")
 测试页缺少图像的示例
|

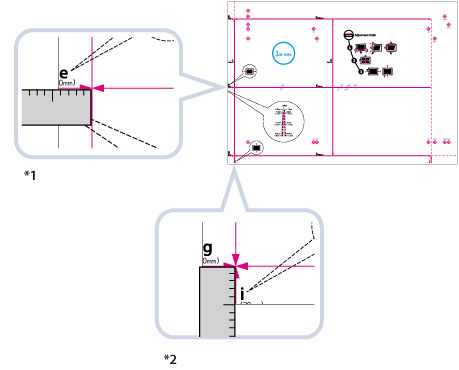

左页边和前页边上的对齐标记
如果输出纸张上的打印图像在输送方向上从正确位置左右移动，则可以通过测量“i”的长度并输入数值调整打印图像的位置。
如果输出纸张上的打印图像在输送方向上从正确位置前后移动，则可以通过测量“e”的长度并输入数值调整打印图像的位置。
*1 调整前页边对齐
*2 调整左页边对齐
