纠正变形(平行四边形)

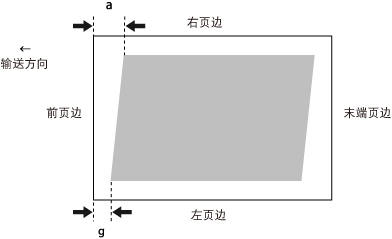

利用该设置，可以在打印图像出现平行四边形变形时通过均衡“a”和“g”到纸张前页边的长度来纠正图像外形。
1.
按
(设置/注册)。
(设置/注册)。2.
按[参数选择]→[纸张设置]→[纸张类型管理设置]。
3.
从列表中选择要编辑的纸张类型→按[详细说明/编辑]。
4.
按<调整图像位置>的[更改]。
5.
按[设置详细说明]→[纠正变形(平行四边形)]。
如果要输入手动测量的测试页的值：
按[输出测试页]。
输入要制作的测试页数量→按[下一步]。
|
注释
|
|
如果图像位置变化太大，可以通过打印几份测试页和使用测量长度的平均值提高纠正的准确性。
|
选择装有自定义尺寸纸张的供纸器→按[开始打印]。
打印测试页。

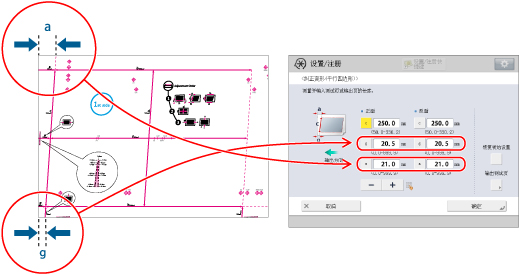

测量测试页上的“g”和“a”标记的长度。
标记“g”打印在输送方向的左侧前页边，标记“a”打印在输送方向的右侧前端。
示例：“g”=20.5 mm和“a”=21.0 mm
按如下所示正确测量“g”和“a”标记的长度。
返回<纠正变形(平行四边形)>屏幕→在[g]和[a]中为正面和反面输入测量长度。
使用以下两个数值以及“c=250.0”时，设备会调整长度以纠正打印区域变形。
|
[g]：
|
输入测试页上的“g”标记的测量长度。
|
|
[a]：
|
输入测试页上的“a”标记的测量长度。
|
按照示例，为[g]输入20.5，为[a]输入21.0。
会纠正“g”和“a”之间的差(0.5 mm)。
按[确定]。
再次打印测试页，需要时检查图像位置。如果需要进行进一步调整，请重复上述步骤。
如果使用任意打印图像纠正位置：
检查输出纸张上的图像位置。

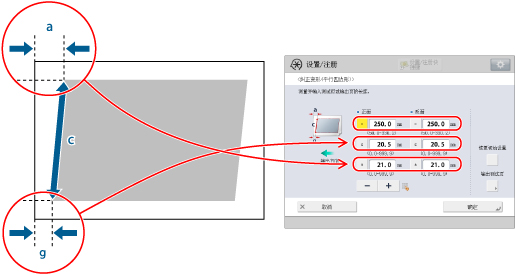

示例：“c”=200.0 mm、“g”=15.0 mm和“a”=15.5 mm
在输出纸张上测量以下长度并输入测量长度。
使用以下三个数值时，设备会调整长度以纠正打印区域变形。
|
[c]：
|
输入从打印区域的左侧前页边到打印区域的右侧前页边的测量长度。
|
|
[g]：
|
输入从打印区域的左侧前页边到输出纸张前页边的测量长度。
|
|
[a]：
|
输入从打印区域的右侧前页边到输出纸张前页边的测量长度。
|
按照示例，为[c]输入200.0，为[g]输入15.0，为[a]输入15.5。
会纠正“g”和“a”之间的差(0.5 mm)。
按[确定]。
再次打印测试页，需要时检查图像位置。如果需要进行进一步调整，请重复上述步骤。
6.
按[确定]→[确定]。
|
注释
|
|
要恢复累计的数值，按[恢复初始设置]。
如果在输出纸张上打印对齐标记，打印区域等同于对齐标记内的区域。
|
