Modification du taux de reproduction
Il est possible de régler la machine de sorte qu'elle définisse automatiquement le taux de reproduction, ou de spécifier un taux manuellement.
La procédure de sélection d'une boîte aux lettres comme emplacement de stockage est expliquée à titre d'exemple dans cette section.
|
IMPORTANT
|
|
Si on souhaite utiliser des taux prédéfinis pour effectuer les agrandissements suivants, placer les originaux à l'horizontale. Lorsque son bord long est disposé dans le sens horizontal, on dit d'un original qu'il est placé dans le sens horizontal. (Voir "Orientation".)
A4→A3
A5→A3
|
Taux prédéfinis
On peut utiliser des taux prédéfinis permettant de réduire ou d'agrandir des originaux de format standard en d'autres formats papier standards.
1.
Appuyer sur [Lire et mémoriser] → [Boîte aux lettres].
_ssave_fr_FR/b_ssave_006_02_b_C.jpg)
2.
Sélectionner la boîte aux lettres souhaitée → appuyer sur [Lire].
_ssave_fr_FR/b_ssave_010_01_b_C.jpg)
3.

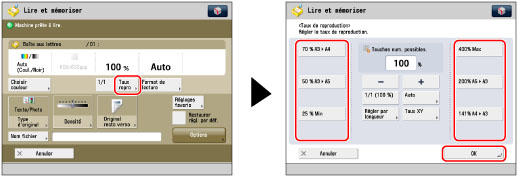

Appuyer sur [Taux repro] → sélectionner le taux de reproduction souhaité → appuyer sur [OK].
_ssave_fr_FR/b_ssave_021_01_c_C.jpg)
Taux de reproduction en pourcentage
Il est possible de choisir le taux de réduction ou d'agrandissement des originaux par pas de 1 %. Les taux de réduction ou d'agrandissement disponibles sont de 25 % à 400 % pour la fonction Boîte aux lettres, et de 50 % à 200 % pour la fonction Espace avancé, Réseau ou Support mémoire. Le même taux de reproduction est utilisé pour l'axe horizontal et l'axe vertical.
1.
Appuyer sur [Lire et mémoriser] → [Boîte aux lettres].
2.
Sélectionner la boîte aux lettres souhaitée → appuyer sur [Lire].
3.

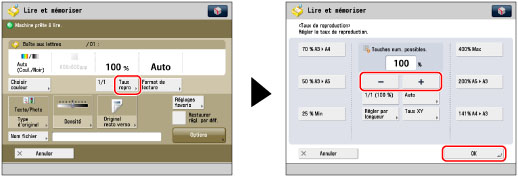

Appuyer sur [Taux repro] → régler le taux de reproduction à l'aide de [-] et [+] → appuyer sur [OK].
_ssave_fr_FR/b_ssave_021_01_f_C.jpg)
Taux auto
Sélectionner ce mode pour que la machine sélectionne automatiquement le taux de reproduction en fonction du format papier d'enregistrement choisi. Les taux de réduction ou d'agrandissement disponibles sont de 25 % à 400 % pour la fonction Boîte aux lettres, et de 50 % à 200 % pour la fonction Espace avancé, Réseau ou Support mémoire. Le même taux de reproduction est utilisé pour l'axe horizontal et l'axe vertical.
1.
Appuyer sur [Lire et mémoriser] → [Boîte aux lettres].
2.
Sélectionner la boîte aux lettres souhaitée → appuyer sur [Lire].
3.

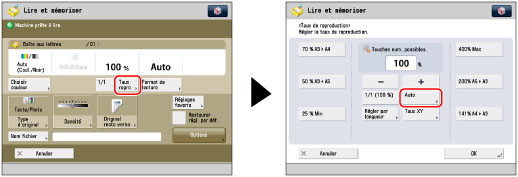

Appuyer sur [Taux repro] → [Auto].
_ssave_fr_FR/b_ssave_021_01_i_C.jpg)
4.
Sélectionner le format de sortie souhaité → appuyer sur [OK].
Taux de reproduction par longueur
Ce mode permet de réduire ou d'agrandir les originaux en spécifiant les dimensions de l'original et du papier de sortie. Il est possible de régler un taux de copie (reproduction) allant de 25 à 400 % en plaçant l'original sur la vitre d'exposition, ou de 25 à 200 % en le plaçant dans le chargeur.
|
IMPORTANT
|
|
Ce mode n'est disponible que pour la mémorisation de fichiers dans une boîte aux lettres.
|
|
REMARQUE
|
|
La machine convertit les formats spécifiés en taux de reproduction (%) au moyen de la formule ci-dessous. Le résultat est arrondi au nombre entier le plus proche.
Taux de reproduction (%) = (format de sortie des données (mm)/format de l'original (mm)) x 100
|
1.
Appuyer sur [Lire et mémoriser] → [Boîte aux lettres].
2.
Sélectionner la boîte aux lettres souhaitée → appuyer sur [Lire].
3.

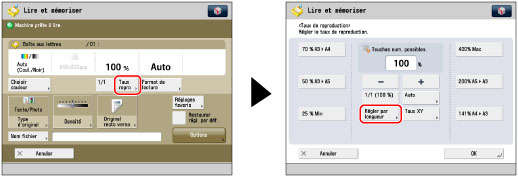

Appuyer sur [Taux repro] → [Régler par longueur].
_ssave_fr_FR/b_ssave_021_01_l_C.jpg)
4.
Régler le taux de reproduction horizontal et vertical du format de l'original et de l'enregistrement.
Pour ne pas modifier le taux de reproduction horizontal et vertical, sélectionner [Taux XY identiques]. Pour modifier le taux de reproduction, sélectionner [XY indépendants].
Si l'on sélectionne [Taux XY identiques] :
Il est possible de définir le même taux de reproduction pour l'axe horizontal (X) et l'axe vertical (Y).
_ssave_fr_FR/b_ssave_021_01_m_L.jpg)
Appuyer sur [Taux XY identiques].
Appuyer sur [Format original] → saisir une valeur.
Appuyer sur [Format sortie des données] → saisir une valeur.
Il est possible de saisir la largeur ou la longueur de l'original. Lors de la saisie de la largeur de l'original, veiller à préciser la largeur du format de sortie, et vice versa.

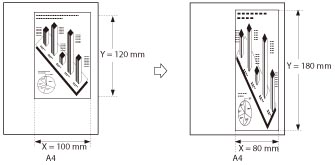

Si l'on sélectionne [XY indépendants] :
Il est possible de définir des taux de reproduction différents pour l'axe horizontal (X) et l'axe vertical (Y).
_ssave_fr_FR/b_ssave_021_01_n_L.jpg)
Appuyer sur [XY indépendants].
Appuyer sur [X] et [Y] pour <Format original> → saisir chaque valeur.
Appuyer sur [X] et [Y] pour <Fmt sortie donn.> → saisir chaque valeur.
Il est possible de saisir la largeur ou la longueur de l'original. Lors de la saisie de la largeur de l'original, veiller à préciser la largeur du format de sortie, et vice versa.
5.
Appuyer sur [OK].
La machine calcule automatiquement le taux de reproduction adéquat en fonction des valeurs saisies. Toutefois, l'image de l'original risque d'être légèrement tronquée sur la copie, en fonction du format papier.
Définition indépendante des axes X et Y

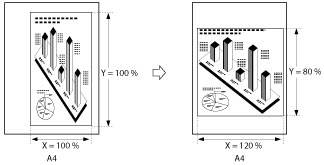

Le mode Taux XY permet d'agrandir ou de réduire les originaux selon des taux X et Y différents exprimés en pourcentages. Le taux de reproduction peut être compris entre 25 et 400 % si on place l'original sur la vitre d'exposition, ou entre 25 et 200 % s'il est placé dans le chargeur.
_ssave_fr_FR/b_ssave_021_01_o_L.jpg)
|
IMPORTANT
|
|
Ce mode n'est disponible que pour la mémorisation de fichiers dans une boîte aux lettres.
|
|
REMARQUE
|
|
Si le taux de reproduction est défini en mode Taux XY, l'image de l'original peut faire l'objet d'une rotation avant d'être imprimée. La machine calcule si cette opération doit être basée ou non sur le format de l'original et le taux de reproduction spécifié.
|
1.
Appuyer sur [Lire et mémoriser] → [Boîte aux lettres].
2.
Sélectionner la boîte aux lettres souhaitée → appuyer sur [Lire].
3.

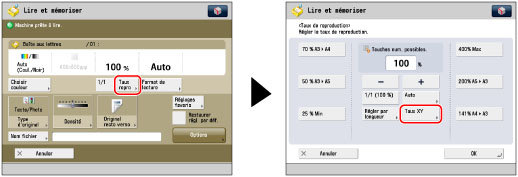

Appuyer sur [Taux repro] → [Taux XY].
_ssave_fr_FR/b_ssave_021_01_r_C.jpg)
4.
Appuyer sur [X] ou [Y] → appuyer sur [-] ou [+] pour définir chaque taux de reproduction.
Il est possible d'utiliser les touches numériques pour entrer les valeurs.
5.
Appuyer sur [OK].
|
IMPORTANT
|
|
Pour plus d'informations sur les modes qu'il est impossible de définir en combinaison avec celui-ci, voir "Combinaisons de fonctions impossibles".
Il n'est pas possible de lire les originaux très transparents, tels que les transparents pour rétroprojection, lorsque le réglage Auto est sélectionné pour Taux de reproduction. Il faut utiliser les taux prédéfinis ou les pourcentages.
Pour utiliser [Auto], les originaux doivent être conformes à l'un des formats de papier standard suivants :
A3, A4, A4R, A5, A5R ou A6R (les originaux A6R ne peuvent être placés que sur la vitre d'exposition). On ne peut sélectionner [Auto] dans l'écran Taux de reproduction que si la résolution est réglée sur 300 x 300 ppp ou 600 x 600 ppp.
|
|
REMARQUE
|
|
Si le format de sortie des données réel est différent du taux de reproduction défini dans [Auto], il est possible de l'ajuster à l'aide du réglage [Réglage fin du taux de reproduction]. (Voir "Réglage fin du taux de reproduction".)
Si l'original est placé sur la vitre d'exposition, le taux de reproduction apparaît automatiquement lorsque le chargeur est fermé, à condition que le format de l'original puisse être détecté.
Si l'original est placé dans le chargeur, le taux de reproduction s'affiche lorsqu'on appuie sur
 .Pour revenir à un taux de 100 %, appuyer sur [1/1 (100 %)].
|
