Designazione area

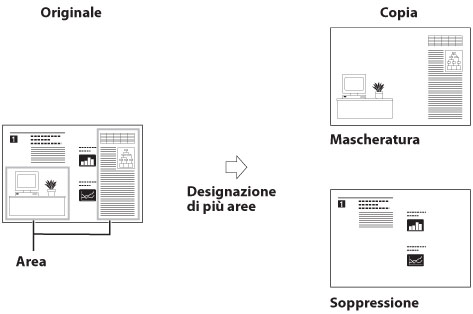

Questo modo consente di contornare le aree da acquisire/copiare o le aree da cancellare nell'immagine acquisita. Si possono designare fino a quattro aree mediante la penna di modifica sulla schermata di anteprima o i tasti numerici sul pannello comandi. È possibile designare fino a quattro aree diverse.
Uso della penna di modifica
Utilizzo dei tasti numerici
IMPORTANTE
Per utilizzare Designazione area (Mascheratura) con il modo Ripetizione immagini, prima specificare il modo Ripetizione immagini, quindi designare l'area desiderata. È possibile designare una sola area.
L'area designata è troppo piccola, l'originale a colori può essere acquisito in modo Nero anche se il modo colore è impostato su 'Autom. (Colore/Nero)'.
NOTA
È possibile utilizzare i tasti numerici per modificare le aree designate con la penna di modifica.
Se si designa un'area con la penna di modifica, l'immagine stampata potrebbe non riflettere esattamente l'area designata. Per designare esattamente un'area, immettere i valori con i tasti numerici.

Uso della penna di modifica

È possibile utilizzare la penna di modifica per designare due tipi diversi di aree: un'area rettangolare (due punti) e un'area poligonale (quattro punti o più).

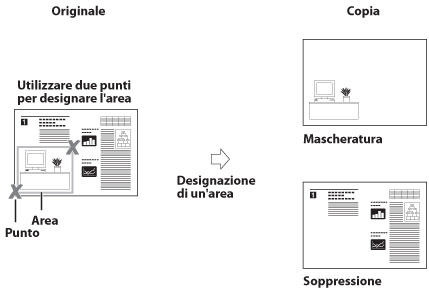

Utilizzare due punti per designare l'area

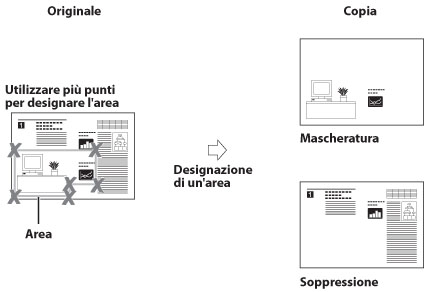

Utilizzare più punti per designare l'area
IMPORTANTE
È possibile designare una sola area poligonale alla volta.
Non è possibile designare un'area rettangolare e un'area poligonale contemporaneamente.
Non è possibile copiare o acquisire documenti con il modo Designazione area se si posizionano gli originali nell'alimentatore.
1.
Premere [Copia].
2.
Premere [Opzioni] → [Designazione area].
3.
Premere [Impostaz. con la penna].
4.
Premere [Avvio scansione].
IMPORTANTE
Confermare che l'originale è stato posizionato sul vetro di lettura.
5.
Designare l'area con la penna di modifica.
IMPORTANTE
Non è possibile designare un'area rettangolare e un'area poligonale contemporaneamente.
NOTA
Per azzerare l'ultimo punto immesso, premere [Eliminaz. punto]. (Una volta designata l'area, [Eliminaz. punto] cambia in [Azzera area].)
Per azzerare un'area designata, premere [Azzera area].
Per ingrandire un'area sull'originale, premere l'elenco a comparsa del rapporto → selezionare un rapporto di ingrandimento → premere [], [], [] o [] per visualizzare l'area desiderata.
Per designare un'area rettangolare con due punti:
Per designare un'area con più punti:
Per designare un'area rettangolare con due punti:
Designare due punti opposti con la penna di modifica.
È possibile designare fino a quattro aree diverse.
Per designare un'area con più punti:
Premere [Immiss.più punti] → specificare l'area con la penna di modifica.
Dopo aver designato l'ultimo punto, premere [Impos.più punti].
È possibile designare fino a 10 punti.
IMPORTANTE
Se si seleziona [Immiss.più punti], è possibile designare una sola area alla volta.
Un'area che è stata designata selezionando [Immiss.più punti], non può essere modificata con - (tasti numerici).
6.
Selezionare [Mascheratura] o [Soppressione].
I dettagli relativi a ogni voce sono mostrati di seguito.
[Mascheratura]:
Copiare solo il contenuto dell'area designata scartando il resto dell'originale.
[Soppressione]:
Copiare l'originale cancellando il contenuto dell'area designata.
Per utilizzare impostazioni diverse per aree diverse, selezionare l'area premendo il tasto dell'area appropriato → selezionare [Mascheratura] o [Soppressione].
7.
Premere [Anteprima] → controllare l'area designata → premere [OK].
NOTA
Se l'area designata è rettangolare e si desidera continuare a designare altre aree, ripetere i punti da 3 a 5. Le aree già designate vengono visualizzate con la nuova area.
Per modificare un'area designata che è stata specificata con la penna di modifica, premere [Regolaz. fine] → [Selezione punto] fino a quando sulla schermata non viene visualizzato il punto che si desidera modificare → premere [], [], [] o [] per spostare il punto → premere [OK] → [Anteprima] per controllare l'area modificata.
8.
Premere [Avanti] → selezionare [Spostamento al centro] o [Non spostare al centro].
Se è selezionato solo [Soppressione], questa operazione non è necessaria. Passare al punto 8.
NOTA
Se il modo Spostamento al centro è già stato specificato in precedenza, la schermata delle Impostazioni spostamento al centro non viene visualizzata.
Le impostazioni di Spostamento al centro specificate nel modo Designazione area vengono eliminate quando le impostazioni dell'area vengono annullate.
9.
Premere [OK].
Se è necessario designare la stessa area per più originali, rimuovere l'originale dal vetro di lettura → posizionare tutti gli originali nell'alimentatore → premere .

Utilizzo dei tasti numerici

NOTA
Per istruzioni sull'immissione di valori in pollici, vedere "Operazioni principali".
1.
Premere [Copia].
2.
Premere [Opzioni] → [Designazione area].
3.
Premere [Impost. con tasti numer.].
IMPORTANTE
Prima di eseguire la seguente operazione, è necessario misurare manualmente le dimensioni e la posizione dell'area che si desidera designare sull'originale.
Quando si misurano i valori XY, iniziare sempre a misurare dall'immagine verso il bordo destro dell'originale e in alto verso la parte superiore dell'originale. Queste misurazioni indicano alla macchina le dimensioni e la posizione dell'area contornata desiderata.
4.

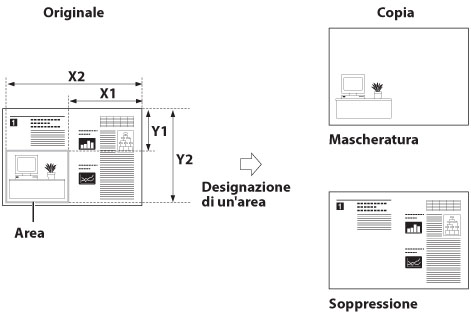

Premere [X1], [X2], [Y1] e [Y2] → utilizzare - (tasti numerici).
[X1]:
La distanza del bordo destro dell'area al bordo destro dell'originale.
[X2]:
La distanza del bordo sinistro dell'area al bordo destro dell'originale.
[Y1]:
La distanza del bordo superiore dell'area al bordo superiore dell'originale.
[Y2]:
La distanza del bordo inferiore dell'area al bordo superiore dell'originale.
È possibile designare fino a quattro aree.
NOTA
Per variare un valore immesso, premere [X1], [X2], [Y1] o [Y2] → digitare il valore corretto con - (tasti numerici).
Per controllare l'area designata, premere [Controllo area].
5.
Selezionare [Mascheratura] o [Soppressione].
I dettagli relativi a ogni voce sono mostrati di seguito.
[Mascheratura]:
Copiare solo il contenuto dell'area designata scartando il resto dell'originale.
[Soppressione]:
Copiare l'originale cancellando il contenuto dell'area designata.
NOTA
Per continuare a designare altre aree, premere il tasto di un'area → ripetere il punto 3.
Per designare nuovamente un'area, selezionare l'area premendo il tasto appropriato.
Per azzerare un'area designata, selezionare l'area premendo il tasto appropriato → premere [Azzera area].
Per utilizzare impostazioni diverse per aree diverse, selezionare l'area premendo il tasto dell'area appropriato → selezionare [Mascheratura] o [Soppressione].
6.
Premere [Avanti] → selezionare [Spostamento al centro] o [Non spostare al centro].
Se è selezionato solo [Soppressione], questa operazione non è necessaria. Passare al punto 6.
NOTA
Se il modo Spostamento al centro è già stato specificato in precedenza, la schermata delle Impostazioni spostamento al centro non viene visualizzata.
Le impostazioni di Spostamento al centro specificate nel modo Designazione area vengono eliminate quando le impostazioni dell'area vengono annullate.
7.
Premere [OK].
