Cargar de sobres usando el Alimentador de Sobres D1 (opcional)

Esta sección describe cómo usar el Alimentador de Sobres D1.
IMPORTANTE
El Alimentador de Sobres D1 sólo puede instalarse en el casete 2.
Cómo utilizar el Alimentador de Sobres D1
Preparar los sobres
Cargar sobres
Cargar el sobre tras especificar el tamaño

Cómo utilizar el Alimentador de Sobres D1

Es posible cargar los siguientes tipos de sobres en el Alimentador de Sobres D1: No. 10(COM10), Monarch, DL, y ISO-C5.
La configuración del equipo y el tamaño de guía se establece en No. 10(COM10) como configuración prefijada.
IMPORTANTE
Cuando instale el Alimentador de Sobres D1 en el casete, no fuerce el desplazamiento de la guía frontal del casete en la dirección incorrecta. Si lo hace, puede separar el Alimentador de Sobres D1 del casete.
No imprima en ambas caras de los sobres. Si lo hace, puede provocar atascos de papel, impresiones con manchas o que se ensucie el interior del equipo.
No cargue los siguientes tipos de sobres en el casete de sobres. Si lo hace, puede provocar atascos de papel, impresiones con manchas o que se ensucie el interior del equipo.
Sobres curvados, arrugados o plegados
Sobres muy gruesos o muy finos
Sobres mojados o húmedos
Sobres rotos
Sobres de forma irregular
Sobres con elementos de cierre o ventanas
Sobres ya cerrados
Sobres con taladros o perforaciones
Sobres con papel estucado especial
Sobres de papel con capas de color
Sobres con cierre autoadhesivo, que contengan tinta, adhesivo u otras sustancias que se puedan fundir, quemar, evaporar, o que puedan producir gases nocivos al ser sometidos al calor de la unidad de fijación (aproximadamente 200°C). Según el tipo de sustancia utilizada como adhesivo, es posible que el calor de la unidad de fijación lo funda y los sobres queden cerrados.
Si está acoplado el casete de sobres y selecciona sobre como tipo de papel, el sobre sale por la bandeja situada debajo de la unidad lectora.
Al imprimir en sobres, vacíe la bandeja de salida cuando se acumulen un máximo de 10 sobres impresos en ella.
Los sobres se deben conservar en un lugar que no esté sometido a alta temperatura y humedad.
Si hay una diferencia de temperatura entre el lugar donde se conservan los sobres y el lugar donde se van a imprimir, déjelos en el lugar de impresión para que se aclimaten a la temperatura ambiente antes de utilizarlos.
Ajuste correctamente el indicador del tamaño de papel, el cambio de tamaño y la opción [Guardar casete de sobres] en [Preferencias] (Configuración) al tamaño de los sobres que cargue. Si no lo hace, puede provocar atascos de papel, impresiones con manchas o que se ensucie el interior del equipo.
Si desea ajustar las guías de anchura para cargar sobres de tamaño ISO-C5, consulte a su distribuidor Canon autorizado.
NOTA
Para más información acerca de los tipos de sobres que se pueden cargar en el Alimentador de Sobres D1, consulte "Papel admitido".
Los tamaños de los sobres son los que se indican a continuación:
No. 10(COM10): 104,7 mm × 241,3 mm
Monarch: 98,4 mm × 190,5 mm
DL: 110 mm × 220 mm
ISO-C5: 162 mm × 229 mm

Preparar los sobres

Esta sección explica cómo preparar los sobres antes de cargarlos en el casete.
IMPORTANTE
El empleo de sobres curvados, arrugados o con pliegues puede provocar atascos de papel. Cargue los sobres después de seguir el procedimiento descrito a continuación.
1.
Alinee los sobres correctamente.
1. Ponga los sobres sobre una superficie limpia y nivelada, y presione los sobres con la mano en la dirección de las flechas para eliminar cualquier posible curvatura.
Repita este paso cinco veces para cada conjunto de cinco sobres.
2.
Presione firmemente las cuatro esquinas de los sobres para que éstos y las zonas con adhesivo queden planos.
* Solapa
IMPORTANTE
Si utiliza sobres con adhesivo en sus solapas, el adhesivo se puede fundir debido al calor y la presión de la unidad de fijación.
Tenga especial cuidado al alisar los sobres en la dirección en la que se alimentarán.
No imprima en el reverso de los sobres (la cara de la solapa).
Si los sobres se llenan de aire, alíselos con la mano antes de cargarlos en el Alimentador de Sobres D1.

Cargar sobres

Esta sección explica cómo cargar sobres en el casete 2.
1.
Abra el casete.
1. Pulse y suelte el botón de apertura del casete 2.
2. Coja el casete por el tirador y sáquelo hasta el tope.
2.
Cargue los sobres en el casete.

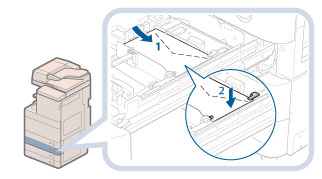

1. Cargue al mismo tiempo 10 sobres, con la cara en la que desee imprimir hacia arriba. Mientras carga los sobres, presione el lado izquierdo del espacio de sobres para que queden en su sitio.
2. Alinee el borde de cabecera de los sobres y asegúrese de que queden sujetos bajo la uña.
Cargue los sobres, tal como se indica en la ilustración siguiente.
IMPORTANTE
Los sobres que han estado enrollados o curvados se deben alisar antes de usarlos.
Asegúrese de que la altura de la pila de sobres no supere el indicador de límite de altura ().
La máxima altura (cantidad) de sobres que se puede cargar en el casete es de aproximadamente 30 mm.
La altura (cantidad) máxima de sobres varía según el tipo de sobres y las condiciones de funcionamiento establecidas por el usuario, pero como referencia, 30 mm equivalen aproximadamente a 50 sobres.
3.
Introduzca con cuidado el casete hacia el interior del equipo hasta que encaje en su posición y quede cerrado.
ATENCIÓN
Al poner de nuevo el casete en su posición original, tenga cuidado de no cogerse los dedos.
IMPORTANTE
No ponga papel u otros objetos en la zona libre del casete situada junto a los sobres. Si lo hace, es posible que se produzcan atascos de papel.
NOTA
Si se ha detenido el proceso de impresión porque se agotaron los sobres, ponga sobres y siga las instrucciones que aparecen en la pantalla táctil. Se reanuda la impresión.

Cargar el sobre tras especificar el tamaño

Esta sección explica cómo cargar los sobres que se han especificado en Configuración en el casete de sobres.
IMPORTANTE
Asegúrese de cambiar las opciones de sobre en la pantalla Configuración antes de llevar a cabo el siguiente procedimiento. (Consulte "Designar el tipo de sobre".) Si no, es posible que el equipo no reconozca los cambios que ha hecho.
1.
Abra el casete.
1. Pulse y suelte el botón de apertura del casete 2.
2. Coja el casete por el tirador y sáquelo hasta el tope.
2.
Quite el casete y los sobres.
1. Saque el casete del equipo sujetándolo con ambas manos por los lados izquierdo y derecho.
2. Retire los sobres cargados en el casete (varios sobres a la vez).
3.

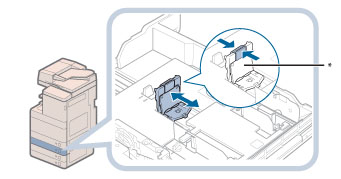

Desplace la guía izquierda para alinearla con la marca correspondiente al tamaño de sobre que desee.
* Guía izquierda
4.
Ajuste la guía frontal.
1. Afloje los dos tornillos que sujetan la guía frontal de anchura del accesorio alimentador de sobres.
2. Presione el espacio de sobres y desplace la guía frontal de anchura para alinearla con la marca del tamaño de sobre que desee.
3. Sujete con los tornillos la guía frontal de anchura.
5.
Ajuste la guía posterior de anchura del mismo modo que se indica en el paso 4.
6.
Cargue los sobres.
1. Cargue al mismo tiempo 10 sobres, con la cara en la que desee imprimir hacia arriba. Mientras carga los sobres, presione el lado izquierdo del espacio de sobres para que queden en su sitio.
2. Alinee el borde de cabecera de los sobres y asegúrese de que queden sujetos bajo la uña.
Cargue los sobres, tal como se indica en la ilustración siguiente.
IMPORTANTE
Los sobres que han estado enrollados o curvados se deben alisar antes de usarlos.
Asegúrese de que la altura de la pila de sobres no supere el indicador de límite de altura ().
La máxima altura (cantidad) de sobres que se puede cargar en el casete es de aproximadamente 30 mm.
La altura (cantidad) máxima de sobres varía según el tipo de sobres y las condiciones de funcionamiento establecidas por el usuario, pero como referencia, 30 mm equivalen aproximadamente a 50 sobres.
NOTA
Para información detallada acerca de cómo cambiar la información guardada para el casete de sobres, consulte "Designar el tipo de sobre".
7.
Introduzca el casete.
1. Introduzca con cuidado el casete hacia el interior del equipo hasta que encaje en su posición y quede cerrado.
2. Compruebe el mando de tamaño de papel y, a continuación, guarde el tamaño de sobre en Configuración.

Para información detallada acerca de cómo guardar tamaños de sobre, consulte "Designar el tipo de sobre".
ATENCIÓN
Al poner de nuevo el casete en su posición original, tenga cuidado de no cogerse los dedos.
IMPORTANTE
No ponga papel u otros objetos en la zona libre del casete situada junto a los sobres. Si lo hace, es posible que se produzcan atascos de papel.
NOTA
Si se ha detenido el proceso de impresión porque se agotaron los sobres, ponga sobres y siga las instrucciones que aparecen en la pantalla táctil. Se reanuda la impresión.
